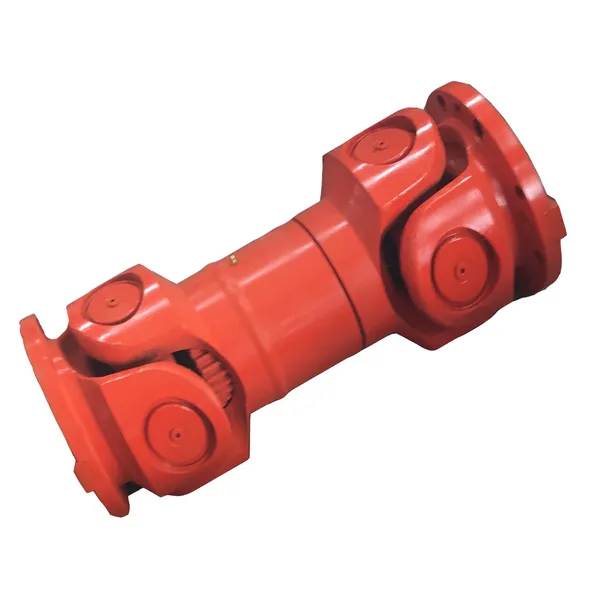

SWC အကွာအဝေးရှိ အတိုဆုံး ဂဟေအမျိုးအစား အဆစ် - အပ်ပေါက် 4 ခု၊ 35CrMo အတုလုပ်ထားသော ထမ်းဘိုးနှင့် ခရမ်မိုးချထားသည့် လက်ဝါးကပ်တိုင် ရှပ်တစ်ခု၊ လှိမ့်ကြိတ်စက်များ၊ လွှင့်ထူများနှင့် အခြားဒရိုက်များအကြား ကွာဟမှုမှာ မီလီမီတာ ရာဂဏန်းမျှသာရှိသော ဒရိုက်များ။
ဝယ်ယူရေးအင်ဂျင်နီယာများသည် ပုံမှန်အားဖြင့် သတ်မှတ်ထားပြီးသား နံပါတ်သုံးခုဖြင့် ဤနေရာကိုရောက်ရှိလာသည်- shaft bore၊ cent-to-centre အကွာအဝေးနှင့် peak torque။ SWC-DH သည် ထိုအခြေအနေအတွက် အတိအကျ ဖန်တီးထားသည်။ ဘယ်မှာလဲ စံSWC-BH စံ flex ဂဟေအမျိုးအစား universal coupling၎င်း၏ရှည်လျားသော flex အတွက် အပို axial room လိုအပ်သည်၊ short-flex DH ဗားရှင်းသည် တူညီသော torque စွမ်းရည်ကို ထိန်းသိမ်းထားစဉ် ယင်းအလျားကို ဖယ်ရှားပေးသည် — ထို့ကြောင့် သင်သည် အကြီးစား cardan shaft အား ကြိတ်စရပ်၊ လွှင့်တင်ထားသော ဒရမ် သို့မဟုတ် ကရိန်းတွန်းလှည်းကို ပတ်ပတ်လည်ဘောင်ကို ဒီဇိုင်းမွမ်းမံပြင်ဆင်ခြင်းမပြုဘဲ တပ်ဆင်နိုင်သည်။
Raydafon သည် ပြီးပြည့်စုံသော SWC စီးရီးကို ထုတ်လုပ်သည်၊ ဤကျစ်လျစ်သော DH ချိတ်ဆက်မှုမှ တာရှည်တိုးချဲ့မှုအထိ၊SWC-CH long flex ဂဟေအမျိုးအစား universal couplingISO 9001 အရည်အသွေးစနစ်အောက်တွင်။ အင်ဂျင်နီယာ အဆက်အသွယ်တစ်ခုသည် သင်၏ RFQ ကို ပုံဆွဲစစ်ဆေးခြင်းမှ ပေးပို့ခြင်းအထိ လိုက်နာပြီး တူညီသောအဖွဲ့သည် ထပ်ခါတလဲလဲ အမှာစာများကို ကိုင်တွယ်သည်၊ ထို့ကြောင့် အတွဲများကြားတွင် သတ်မှတ်ချက်များ ပျံ့လွင့်နေခြင်းသည် ရဲများအတွက် လိုအပ်သော အရာမဟုတ်ပါ။
Compact Flex သည် အဆစ်ကို axial direction အတိုင်း တောင့်တင်းစေပြီး rolling-mill မှ လိုအပ်ချက်ကို မောင်းနှင်ပေးသည့် reversing torque အောက်တွင် တည်ငြိမ်စေသည်။
အလုံပိတ် အပ်ပေါက်လေးခု နှင့် မာကျောသော chrome-plated လက်ဝါးကပ်တိုင် ရှပ်တစ်ခုသည် ၎င်းကို အချက်တစ်ခုတည်းတွင် အာရုံစိုက်မည့်အစား ပျံ့နှံ့သက်ရောက်မှု ဝန်ကို ဖြန့်ကြက်ထားသည်။
ဂဟေအမျိုးအစားထမ်းဘိုးသည် သင်၏ရိုးတံကို ပထမနှင့် ဒုတိယဂဟေဆက်ခြင်းတွင် လိုက်လျောညီထွေဖြစ်နေသောကြောင့် တပ်ဆင်ခြင်းခံနိုင်ရည်များသည် 25° အလုပ်လုပ်သည့်ထောင့်တွင် ရှိနေသည်။
အတိုကောက် ဂဟေအမျိုးအစား universal coupling သည် တံမြက်နှစ်ခုကို မောင်းနှင်ခြင်းနှင့် မောင်းနှင်သော ရှပ်များပေါ်သို့ တိုက်ရိုက်ဂဟေဆော်ပေးသည့် cardan အမျိုးအစား အဆစ်တစ်ခုဖြစ်ပြီး trunnion များကြားတွင် ဖြစ်နိုင်သမျှ အသေးငယ်ဆုံး ကွေးညွှတ်မှုအလျားရှိသည်။ ဂဟေချိတ်ဆက်မှုသည် တပ်ဆင်အားတိုစေကာ တုံ့ပြန်မှု၏ ဘုံအရင်းအမြစ်ကို ဖယ်ရှားပေးသည့် အနားကွပ်များ၊ သော့များ သို့မဟုတ် ကုပ်ခလုတ်များ လိုအပ်မှုကို ဖယ်ရှားပေးသည်။ Flex အပိုင်းသည် တိုသောကြောင့်၊ coupling သည် angular misalignment ကို 25° အထိ ခံနိုင်ပြီး သေးငယ်သော axial နှင့် radial offsets များကို သည်းခံနိုင်သည်၊ သို့သော် ၎င်းသည် axial displacement ကို ခံနိုင်ရည်ရှိသည် — rolling-mill နှင့် hoist drives များကို အလွန်ယုံကြည်စိတ်ချရသော ဒီဇိုင်းရွေးချယ်မှုဖြစ်သည်။
ဤ DH စီးရီးတွင် gyration အချင်းသည် φ180 mm မှ φ390 mm ရှိပြီး torque 20 kN·m မှ 250 kN·m အထိရှိသည်။ မင်းရဲ့ တာဝန်သံသရာက အဲဒီ့ထက်ကျော်လွန်နေတယ်ဆိုရင်၊SWC-WF flange အမျိုးအစား universal couplingတူညီသောစီးရီးကို bolt-on မူကွဲဖြင့် ဖုံးအုပ်ထားပြီး ပိုကျယ်သော SWC မိသားစုသည် 1000 kN·m သို့ရောက်ရှိသည် — Raydafon သည် စက်ရုံတစ်ခုတည်းမှသော်လည်းကောင်း ကိုးကားနိုင်သည်။
SWC-DH အတိုင်းအတာနှင့် torque table အပြည့်အစုံ — ကော်လံတိုင်းကိုမြင်ရန် အလျားလိုက် လှိမ့်ပါ။
| မော်ဒယ် |
D (မီလီမီတာ) |
tn (kN·m) |
β (°) |
Tf (kN·m) |
ဝဲ (မီလီမီတာ) |
အရွယ်အစား (မီလီမီတာ) | လှည့်ပတ်ခြင်း (kg·m²) | အလေးချိန် (ကီလိုဂရမ်) | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmin | D1 (js11) | D2 (H7) | D3 | LM | n-d | k | t | b (h9) | g | Lmin | +100 မီလီမီတာ | Lmin | +100 မီလီမီတာ | ||||||
| SWC180DH1 | 180 | 20 | 10 | ≤25 | 75 | 650 | 155 | 105 | 114 | 110 | ၈-၁၇ | 17 | 5 | – | – | 0.165 | 0.0070 | 58 | 2.8 |
| SWC180DH2 | 180 | 20 | 10 | ≤25 | 55 | 600 | 155 | 105 | 114 | 110 | ၈-၁၇ | 17 | 5 | – | – | 0.162 | 0.0070 | 56 | 2.8 |
| SWC180DH3 | 180 | 20 | 10 | ≤25 | 40 | 550 | 155 | 105 | 114 | 110 | ၈-၁၇ | 17 | 5 | – | – | 0.160 | 0.0070 | 52 | 2.8 |
| SWC225DH1 | 225 | 40 | 20 | ≤15 | 85 | 710 | 196 | 135 | 152 | 120 | ၈-၁၇ | 20 | 5 | 32 | 9.0 | 0.415 | 0.0234 | 95 | 4.9 |
| SWC225DH2 | 225 | 40 | 20 | ≤15 | 70 | 640 | 196 | 135 | 152 | 120 | ၈-၁၇ | 20 | 5 | 32 | 9.0 | 0.397 | 0.0234 | 92 | 4.9 |
| SWC250DH1 | 250 | 63 | 31.5 | ≤15 | 100 | 795 | 218 | 150 | 168 | 140 | ၈-၁၉ | 25 | 6 | 40 | 12.5 | 0.900 | 0.0277 | 148 | 5.3 |
| SWC250DH2 | 250 | 63 | 31.5 | ≤15 | 70 | 735 | 218 | 150 | 168 | 140 | ၈-၁၉ | 25 | 6 | 40 | 12.5 | 0.885 | 0.0277 | 136 | 5.3 |
| SWC285DH1 | 285 | 90 | 45 | ≤15 | 120 | 950 | 245 | 170 | 194 | 160 | ၈-၂၁ | 27 | 7 | 40 | 15.0 | 1.876 | 0.0510 | 229 | 6.3 |
| SWC285DH2 | 285 | 90 | 45 | ≤15 | 80 | 880 | 245 | 170 | 194 | 160 | ၈-၂၁ | 27 | 7 | 40 | 15.0 | 1.801 | 0.0510 | 221 | 6.3 |
| SWC315DH1 | 315 | 125 | 63 | ≤15 | 130 | 1070 | 280 | 185 | 219 | 180 | ၁၀-၂၃ | 32 | 8 | 40 | 15.0 | 3.331 | 0.0795 | 346 | 8.0 |
| SWC315DH2 | 315 | 125 | 63 | ≤15 | 90 | 980 | 280 | 185 | 219 | 180 | ၁၀-၂၃ | 32 | 8 | 40 | 15.0 | 3.163 | 0.0795 | 334 | 8.0 |
| SWC350DH1 | 350 | 180 | 90 | ≤15 | 140 | 1170 | 310 | 210 | 267 | 194 | ၁၀-၂၃ | 35 | 8 | 50 | 16.0 | 6.215 | 0.2219 | 508 | 15.0 |
| SWC350DH2 | 350 | 180 | 90 | ≤15 | 90 | 1070 | 310 | 210 | 267 | 194 | ၁၀-၂၃ | 35 | 8 | 50 | 16.0 | 5.824 | 0.2219 | 485 | 15.0 |
| SWC390DH1 | 390 | 250 | 125 | ≤15 | 150 | 1300 | 345 | 235 | 267 | 215 | ၁၀-၂၅ | 40 | 8 | 70 | 18.0 | 11.125 | 0.2219 | 655 | 15.0 |
| SWC390DH2 | 390 | 250 | 125 | ≤15 | 90 | 1200 | 345 | 235 | 267 | 215 | ၁၀-၂၅ | 40 | 8 | 70 | 18.0 | 10.763 | 0.2219 | 600 | 15.0 |

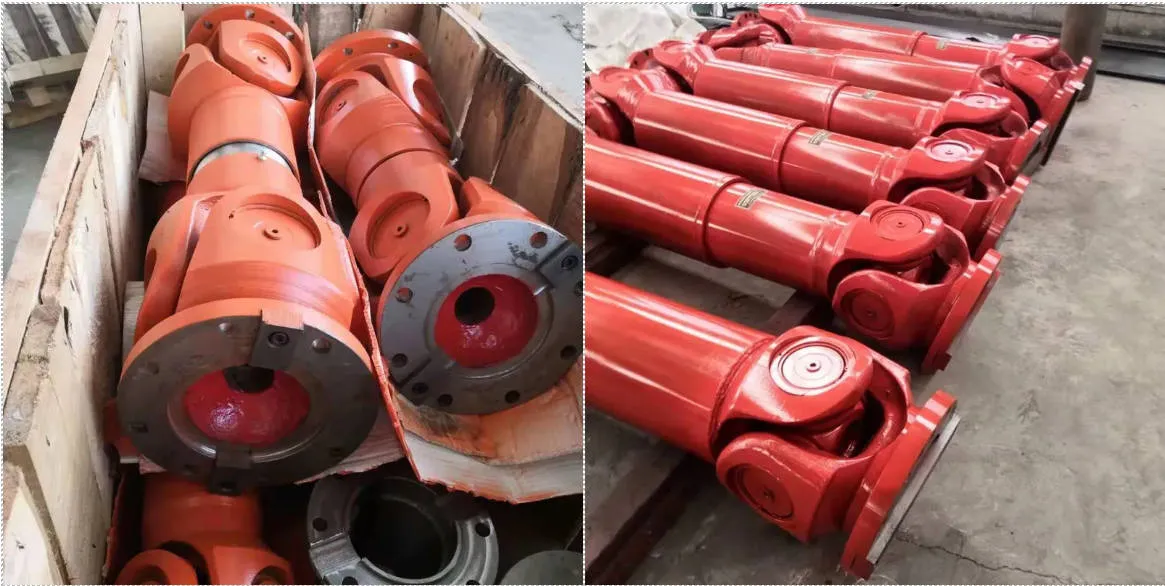

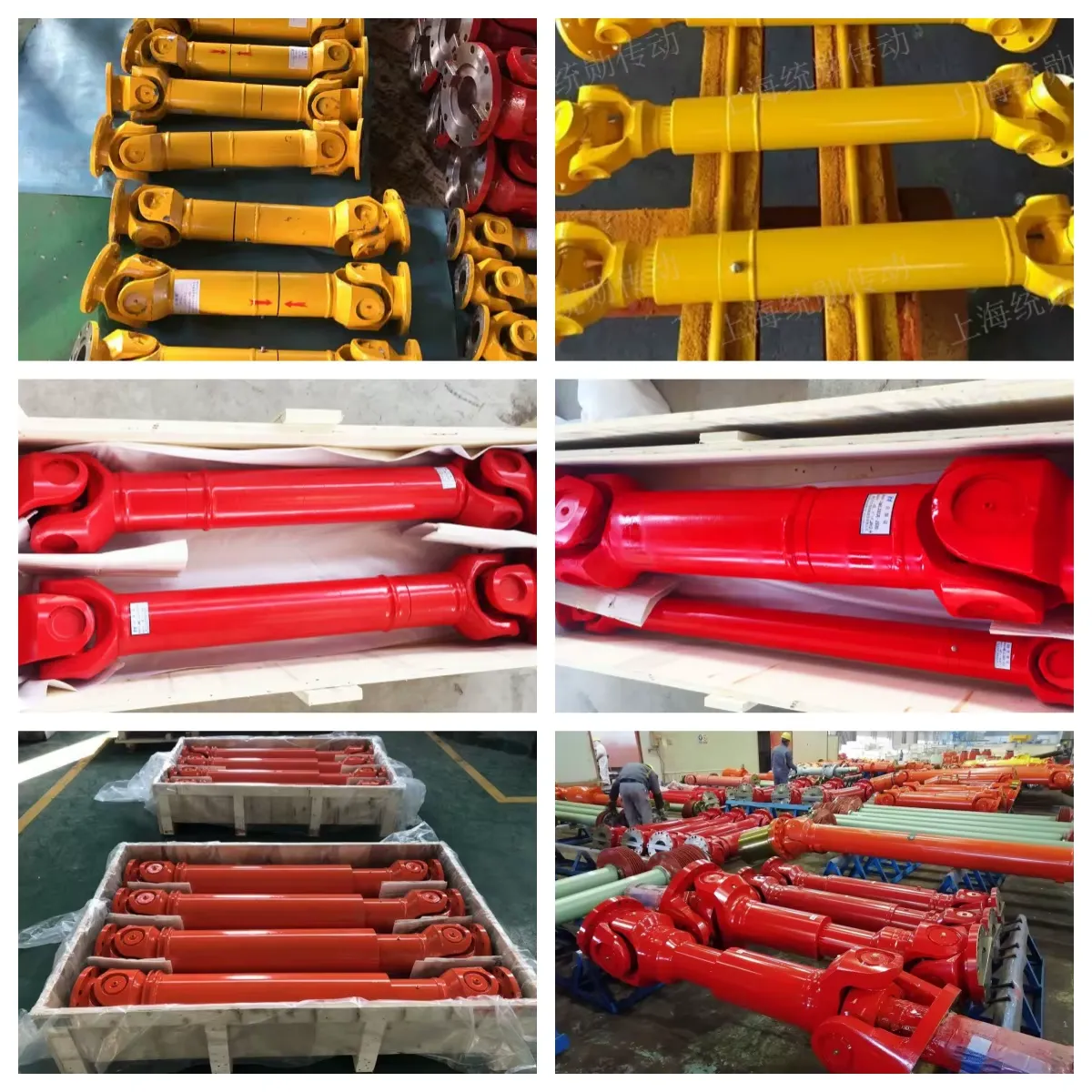

အောက်ဖော်ပြပါဓာတ်ပုံများသည် ကျွန်ုပ်တို့၏ကိုယ်ပိုင်ထုတ်လုပ်သည့်အစိတ်အပိုင်းများဖြစ်ကြသည် - ခက်ရင်းခေါင်းအတု၊ စက်တပ်ထားသောအနားကွပ်မျက်နှာ၊ ဂဟေဆော်ထားသောထမ်းပိုးနှင့် ဝန်ကိုသယ်ဆောင်သည့် ပင်အပ်-ထမ်းစင် trunnion တို့ဖြစ်သည်။
ထမ်းဘိုးကို 35CrMo မှ အတုလုပ်ထားပြီး bolted တပ်ဆင်ခြင်းထက် ပေါင်းစည်းထားသော ခက်ရင်းခေါင်းအဖြစ် စက်တပ်ထားသည်။ ဤပြောင်းလဲမှုတစ်ခုတည်းက cardan shaft တွင်ပုံမှန်အားဖြင့်ပထမအကြိမ်ဖြေလျော့ပေးသော bolted အဆစ်များကိုဖယ်ရှားပေးပြီး၊ ၎င်းသည်ခွဲခြမ်းဒီဇိုင်းများနှင့်နှိုင်းယှဉ်ပါကဖွဲ့စည်းပုံဆိုင်ရာကြံ့ခိုင်မှုကိုအကြမ်းဖျင်း 30-50% တိုးစေသည်။ လက်ဝါးကပ်တိုင် ရှပ်သည် ဖုန်မှုန့် သို့မဟုတ် စိုစွတ်သော အပင်ပတ်ဝန်းကျင်တွင် သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိစေရန် ဂျာနယ်တွင် မာကျောပြီး chrome ချထားသည့် အလွိုင်းသံမဏိဖြစ်သည်။
အဆစ်တစ်ခုစီတွင် ဆူညံသံနည်းပါးပြီး 98.6% ဂီယာထိရောက်မှုမှ ထွက်ပေါ်လာသည့် ထိန်းချုပ်ထားသော အံဝင်ခွင်ကျရှင်းလင်းမှုနှင့်အတူ ပင်အပ် bearing set လေးခုပါရှိသည်။ ပေးပို့ခြင်းမပြုမီ ကျွန်ုပ်တို့သည် bore နှင့် keyway အတိုင်းအတာ၊ ပြေးထွက်မှု၊ မာကျောမှုနှင့် စုစည်းထားသော ပီပြင်မှုကို စစ်ဆေးပါသည်။ သင့်ပရောဂျက်လိုအပ်သောအခါတွင် စမ်းသပ်မှုအစီရင်ခံစာများနှင့် ပစ္စည်းလက်မှတ်များကို သင်္ဘောစာရွက်စာတမ်းများဖြင့် ထုတ်ပေးပါသည်။
ဤစီးရီးတွင် 20-250 kN·m အဆင့်သတ်မှတ်ထားသည်။ rolling mills များတွင် axial space ကို stand ဖြင့် fix လုပ်ထားသော၊ DH Joint သည် ရှည်လျားသော coupling ကဲ့သို့တူညီသောတာဝန်ကိုပေးဆောင်ပြီး shaft အောက်မှထွက်လာသည့်အန္တရာယ်ကိုဖယ်ရှားပေးပါသည်။
ပင်အပ်ဝက်ဝံများ၊ မာကျောသော chrome-plated လက်ဝါးကပ်တိုင် ရိုးတံနှင့် ခက်ရင်းဖော်ခေါင်းသည် ကျွန်ုပ်တို့ အများဆုံးတွေ့မြင်ရသည့် ချို့ယွင်းမှုမုဒ်နှစ်ခုကို ဖြတ်တောက်သည်- trunnion wear နှင့် bolted yokes များကို ဖြေလျော့ပေးသည်။ ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့များသည် ဝန်ဆောင်မှုများကြားတွင် သိသိသာသာ ပိုရှည်သွားကြောင်း အစီရင်ခံပါသည်။
ကျွန်ုပ်တို့သည် ထမ်းဘိုးများကို စက်နှင့်ကျွန်ုပ်တို့၏ကိုယ်ပိုင်အလုပ်ရုံဆွေးနွေးပွဲတွင် အဆစ်များစုစည်းပေးသောကြောင့် သင်နှင့်ထုတ်လုပ်မှုလိုင်းကြားတွင် ကုန်သွယ်မှုအနားသတ်မရှိပါ — နှင့် စိတ်ကြိုက်ထမ်းဘိုးများ သို့မဟုတ် အရှည်များသည် ကိရိယာတန်ဆာပလာအပိုအခကြေးငွေကိုမယူဆောင်ပါ။
တုန်ခါမှုနှင့် ဆူညံသံအပေါ် အော်ပရေတာ၏ တုံ့ပြန်ချက်သည် တသမတ်တည်း အပြုသဘောဆောင်သည်- ဝက်ဝံများကို မှန်ကန်စွာ တပ်ဆင်ပြီး ဆီချခြင်းဖြင့်၊ တိုင်းတာသည့် ဆူညံသံသည် 30-40 dB(A) အကွာအဝေးတွင် ရှိနေမည်ဖြစ်ပြီး၊ အလုံပိတ်အလုပ်ရုံများနှင့် အစားအစာ သို့မဟုတ် လျှပ်စစ်ပစ္စည်းစက်ရုံများအပြင် အကြီးစားစက်မှုလုပ်ငန်းအတွက် သင့်လျော်သော ချိတ်ဆက်မှုကို ထိန်းသိမ်းပေးသည်။

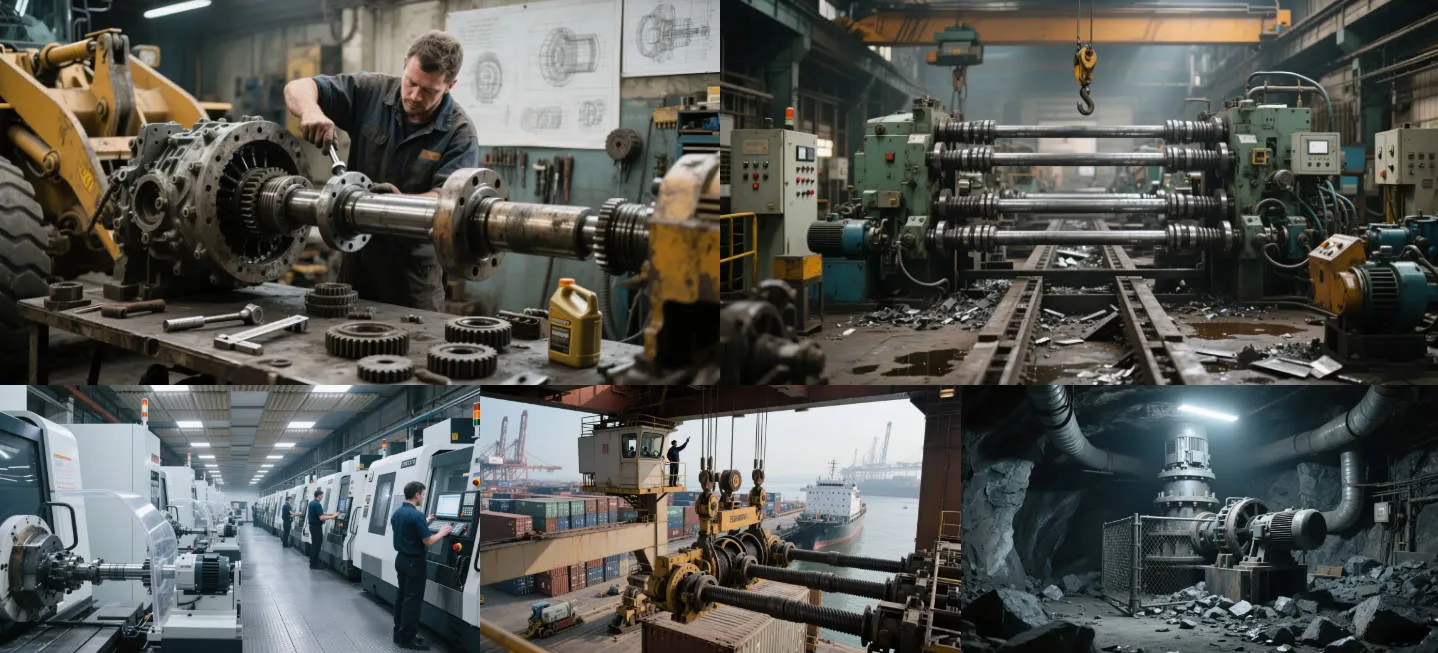

တိုတောင်းသော၊ မြင့်မားသော torque shaft ချိတ်ဆက်မှုတွင် စဉ်ဆက်မပြတ် တာဝန်ဆက်လက်ရှင်သန်ရန် SWC-DH အချိတ်အဆက်များကို သတ်မှတ်ထားသည်-
သင့်စက်သည် ဤစာရင်းတွင်မပါပါက လျှောက်လွှာနှင့် တာဝန်လည်ပတ်မှုအား ကျွန်ုပ်တို့အား ပြောပြပါ။ အကြီးစားစက်ယန္တရားဒရိုက်များသည် တူညီခဲသည်ဖြစ်၍ သံမဏိကြိတ်စက်တစ်ခုနှင့် ကိုက်ညီသော ချိတ်ဆက်မှုတစ်ခုသည် ကရိန်းတာဝန်အတွက် မတူညီသော bore၊ balance grade သို့မဟုတ် grease specification လိုအပ်ပါသည်။
★★★★★ဝမ်လဲ့ပရောဂျက်အင်ဂျင်နီယာ၊ Guangdong Heavy Machinery Co., Ltd.
ကျွန်ုပ်တို့၏စက်ပစ္စည်းများသည် ဂီယာအစိတ်အပိုင်းများအတွက် နေရာအနည်းငယ်သာကျန်တော့ပြီး ဤချိတ်ဆက်မှု၏ကျစ်လျစ်သောဒီဇိုင်းသည် ၎င်းပတ်ပတ်လည်တွင် မည်သည့်အရာကိုမျှ ပြန်လည်မပြင်ဆင်ဘဲ လိုက်ဖက်ပါသည်။ ဆက်တိုက်လည်ပတ်ပြီးနောက် ရက်သတ္တပတ်များစွာကြာပြီးနောက် ပုံမှန်မဟုတ်သောတုန်ခါမှု သုညဖြင့် အရွယ်အစားအတွက် စွမ်းဆောင်ရည်ကို ကုန်သွယ်မှုမပြုပါ။ ဂဟေဆက်ခြင်းအရည်အသွေးသည် သိသိသာသာခိုင်မာသောကြောင့် ရေရှည်လေးလံသောအသုံးပြုမှုအတွက် ယုံကြည်စိတ်ချမှုပေးသည်။
★★★★★Zhao Mingဝယ်ယူရေးမန်နေဂျာ၊ Tianjin Steel Equipment Co., Ltd.
SWC-DH အချိတ်အဆက်အများအပြားကို မှာယူခြင်းသည် ရိုးရှင်းပါသည်- တုံ့ပြန်မှုနည်းပညာဆိုင်ရာအဖြေများ၊ စီစဉ်ထားသည့်ရက်စွဲတွင် ပေးပို့ခြင်းနှင့် အစွန်းအထင်းမရှိဘဲ ရောက်ရှိလာသော ထုပ်ပိုးမှု။ အထူးကိရိယာမပါဘဲ တပ်ဆင်ရလွယ်ကူကြောင်း ကျွန်ုပ်တို့၏ ကျွမ်းကျင်ပညာရှင်များက အစီရင်ခံခဲ့သည်။ ဤစွမ်းဆောင်ရည်အဆင့်နှင့် နှိုင်းယှဉ်ပါက ၎င်းသည် ကျွန်ုပ်တို့၏ ပုံမှန်ဝယ်ယူမှုစာရင်းတွင် ရှိနေပါသည်။
★★★★★Liu Hongပြုပြင်ထိန်းသိမ်းရေးဒါရိုက်တာ၊ Shandong စက်မှုအုပ်စု
စက်ရပ်ချိန်သည် ကျွန်ုပ်၏အဓိကကုန်ကျစရိတ်ဖြစ်ပြီး၊ ဤချိတ်ဆက်မှုသည် နေ့စဥ်လေးလံသောအလုပ်များအောက်တွင်ပင် ဘယ်သောအခါမှ ချော်လဲခြင်း သို့မဟုတ် အပြောင်းအလဲမရှိပါ။ လအတန်ကြာ အသုံးပြုပြီးနောက်တွင် ကျွန်ုပ်တို့သည် ယခင်အသုံးပြုခဲ့သော အချိတ်အဆက်များနှင့် မတူဘဲ ဝတ်ဆင်မှု အနည်းငယ်မျှသာ ရှိပါသည်။ ကျွန်ုပ်တို့သည် ၎င်းကိုထိရုံသာ— မကြာခဏ ဝန်ဆောင်မှုပေးခြင်းမရှိ၊ မမျှော်လင့်ထားသော ပျက်စီးမှုများမရှိ — ထို့ကြောင့် ၎င်းသည် ပြုပြင်ထိန်းသိမ်းမှုနာရီနှင့် အပိုပစ္စည်းအသုံးစရိတ်များကို ဖြတ်တောက်ခဲ့သည်။
မော်ဒယ်နံပါတ် သို့မဟုတ် သင့်ပုံဆွဲမှု၊ အရေအတွက်နှင့် ပေးပို့မှုဆိပ်ကမ်းကို ကျွန်ုပ်တို့ထံ ပေးပို့ပါ။ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာများသည် အရွယ်အစား၊ ပစ္စည်းနှင့် ပို့ဆောင်ချိန်ကို အတည်ပြုပြီး 24 နာရီအတွင်း ခိုင်မာသော quotation ဖြင့် အကြောင်းပြန်ပါမည်။
