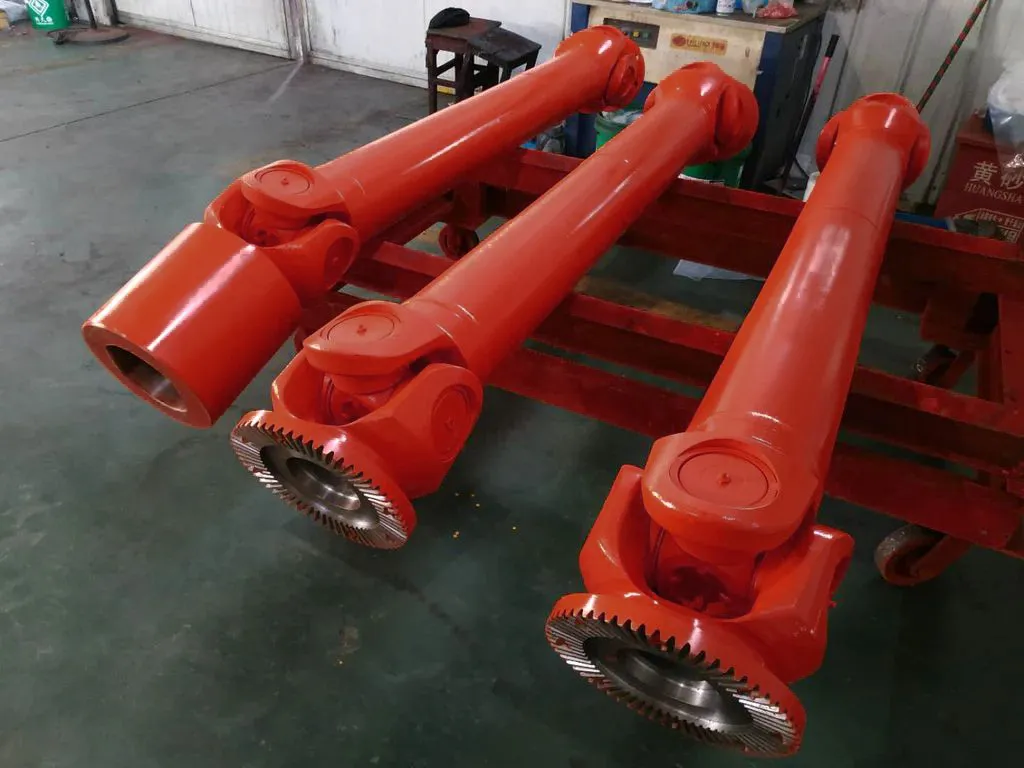

ကြိတ်စက်များ၊ ကရိန်းများ၊ သတ္တုတူးဖော်ခြင်းနှင့် သတ္တုတွင်းဒရိုက်များများအတွက် တည်ဆောက်ထားသော တောင့်တင်းသော၊ ဂဟေအမျိုးအစား cardan coupling တစ်ခု။ Welded yoke သည် bolted-joint လျော့ရဲမှုကို ဖယ်ရှားပေးသည်။ တိကျသော ဆေးထိုးအပ် ဝက်ဝံများသည် ပွတ်တိုက်မှုကို နည်းပါးစေသည်။ 100-550 mm၊ torque 710 kN·m အထိ၊ 35CrMo အလွိုင်းသံမဏိ၊ ISO 9001 ကို တရုတ်နိုင်ငံ၊ Ningbo တွင် ထုတ်လုပ်သည်။

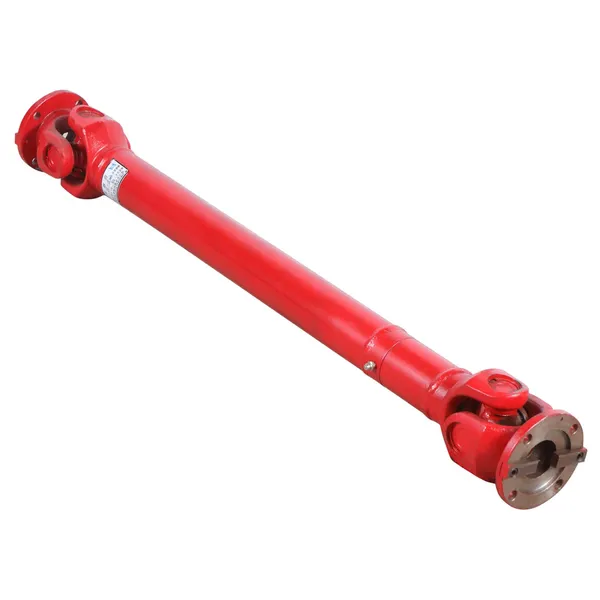

SWC-WH သည် တစ်ခုဖြစ်သည်။rigid universal joint coupling၎င်းသည် ဂဟေဆော်ထားသော ထမ်းပိုးနှင့် တိကျသော ဆေးထိုးအပ်ဝက်ဝံများပေါ်တွင် လည်ပတ်နေသော ဗဟိုလက်ဝါးကပ်တိုင်မှတဆင့် torque ကို ပေးပို့သည်။ flex-type couplings များနှင့်မတူဘဲ၊ ၎င်းတွင်ပါရှိသည်။elastic ဒြပ်စင်မရှိပါ။ထို့ကြောင့် ရော်ဘာမရှိ၊ နွေဦးထုပ်ပိုးမရှိသည့်အပြင် ဟောင်းနွမ်းသွားစေရန် လျော်ကြေးပေးသော flex အဖွဲ့ဝင်လည်း မရှိပါ။ အဲဒါက Drive က တောင်းဆိုတဲ့အခါ ဦးစားပေးရွေးချယ်မှုဖြစ်စေပါတယ်။မြင့်မားသော torque၊ မြင့်မားသော shock resistance နှင့် တာရှည်ဝန်ဆောင်မှုသက်တမ်းtorsional damping ထက်။
ဂဟေဆော်သောထမ်းပိုးသည် bolted-yoke ဒီဇိုင်းများနှင့် အဓိကကွာခြားချက်ဖြစ်သည်။ အဆက်မပြတ်တုန်ခါမှုအောက်တွင်၊ bolted အဆစ်များသည် ဖြေလျော့နိုင်ပြီး တုန်လှုပ်ခြင်း၊ တုံ့ပြန်ခြင်းနှင့် နောက်ဆုံးတွင် ကျရှုံးခြင်းတို့ကို ဖြစ်စေသည်။ ဂဟေဆော်ခြင်းသည် ထိုချို့ယွင်းမှုမုဒ်ကို လုံးဝဖယ်ရှားပေးသည်။ ဝယ်ယူအားပေးသူများအတွက်စက်မှု drive shafts များအတွက် universal couplings များ၎င်းသည် ပြုပြင်ထိန်းသိမ်းမှု ရပ်တန့်မှု နည်းပါးလာကာ တွဲဖက်ချိတ်ဆက်မှု၏ ဝန်ဆောင်မှုသက်တမ်းတစ်လျှောက် ပိုင်ဆိုင်မှုစုစုပေါင်း ကုန်ကျစရိတ် သက်သာသည်။
အကယ်၍ သင့်လျှောက်လွှာသည် တင်းကျပ်မှုအစား torsional လိုက်လျောညီထွေရှိရန် လိုအပ်ပါက၊ ၎င်းနှင့် နှိုင်းယှဉ်ပါ။SWC-BH စံ flex ဂဟေအမျိုးအစားသို့မဟုတ် အရှည်SWC-CH long flex ဂဟေအမျိုးအစားထမ်းဘိုးနှစ်ခုကြားတွင် ပြောင်းလွယ်ပြင်လွယ်ရှိသော ဒြပ်စင်တစ်ခုကို ပေါင်းထည့်သည်။
အောက်ပါဇယားသည် SWC-WH စီးရီးရှိ စံအရွယ်အစားတိုင်းကို စာရင်းပြုစုထားသည်။ quotation တစ်ခုမတောင်းဆိုမီ သင်၏ရိုးတံအချင်း၊ လိုအပ်သော အမည်ခံ torque နှင့် ရရှိနိုင်သော တပ်ဆင်မှုအရှည်နှင့် ကိုက်ညီရန် ၎င်းကို အသုံးပြုပါ။ စိတ်ကြိုက်ပေါက်များ၊ သော့လမ်းကြောင်းများနှင့် အရှည်များကို တောင်းဆိုမှုအရ ရနိုင်ပါသည်။

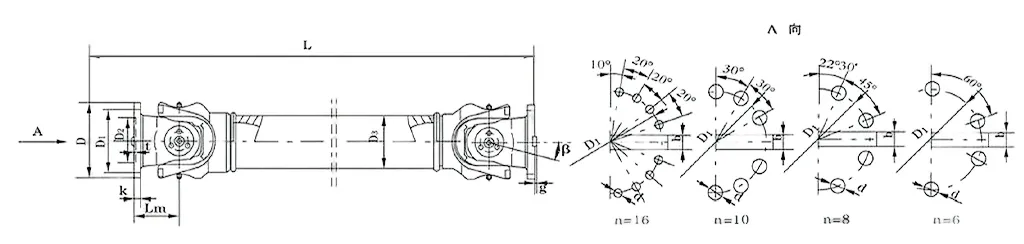

| မော်ဒယ် | D (mm) | Tn (kN·m) | Tf (kN·m) | β (°) | Lmin | D1 (js11) | D2 (H7) | D3 | LM | n-d | k | t | b (h9) | g | အားအင် (kg·m²) | အလေးချိန် (ကီလိုဂရမ်) | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Lmin | +100mm | Lmin | +100mm | |||||||||||||||
| SWC100WH | 100 | 1.25 | 0.63 | 25 | 243 | 84 | 57 | 60 | 55 | ၆-၉ | 7 | 2.5 | - | - | 0.0039 | 0.00019 | 4.5 | 0.35 |
| SWC120WH | 120 | 2.5 | 1.25 | 25 | 307 | 102 | 75 | 70 | 65 | ၈-၁၁ | 8 | 2.5 | - | - | 0.0096 | 0.00044 | 7.7 | 0.55 |
| SWC150WH | 150 | 5 | 2.5 | 25 | 350 | 130 | 90 | 89 | 80 | ၈-၁၃ | 10 | 3 | - | - | 0.371 | 0.00157 | 18 | 24.5 |
| SWC180WH | 180 | 12.5 | 6.3 | 25 | 180 | 155 | 105 | 114 | 110 | ၈-၁၇ | 17 | 5 | - | - | 0.15 | 0.007 | 48 | 2.8 |
| SWC225WH | 225 | 40 | 20 | 15 | 520 | 196 | 135 | 152 | 120 | ၈-၁၇ | 20 | 5 | 32 | 9 | 0.365 | 0.0234 | 78 | 4.9 |
| SWC250WH | 250 | 63 | 31.5 | 15 | 620 | 218 | 150 | 168 | 140 | ၈-၁၉ | 25 | 6 | 40 | 12.5 | 0.817 | 0.0277 | 124 | 5.3 |
| SWC285WH | 285 | 90 | 45 | 15 | 720 | 245 | 170 | 194 | 160 | ၈-၂၁ | 27 | 7 | 40 | 15 | 1.756 | 0.051 | 185 | 6.3 |
| SWC315WH | 315 | 125 | 63 | 15 | 805 | 280 | 185 | 219 | 219 | ၁၀-၂၃ | 32 | 8 | 40 | 15 | 2.893 | 0.0795 | 262 | 8 |
| SWC350WH | 350 | 180 | 90 | 15 | 875 | 310 | 210 | 267 | 194 | ၁၀-၂၃ | 35 | 8 | 50 | 16 | 5.013 | 0.2219 | 374 | 15 |
| SWC390WH | 390 | 250 | 125 | 15 | 955 | 345 | 235 | 267 | 215 | ၁၀-၂၅ | 40 | 8 | 70 | 18 | 8.406 | 0.2219 | 506 | 15 |
| SWC440WH | 440 | 355 | 180 | 15 | 1155 | 390 | 255 | 325 | 260 | ၁၆-၂၈ | 42 | 10 | 80 | 20 | 15.79 | 0.4744 | 790 | 21.7 |
| SWC490WH | 490 | 500 | 250 | 15 | 1205 | 435 | 275 | 325 | 270 | ၁၆-၃၁ | 47 | 12 | 90 | 22.5 | 26.54 | 0.4744 | 1014 | 21.7 |
| SWC550WH | 550 | 710 | 355 | 15 | 1355 | 492 | 320 | 426 | 325 | ၁၆-၃၁ | 50 | 12 | 100 | 22.5 | 48.32 | 1.357 | 1526 | 34 |
SWC-WH သည် ထောင့်မညီမှုကို 15°–25° အထိ ပေးဆောင်သည်။ axial ခရီးသွားခြင်းအတွက်၊ ၎င်းကို လျှောလျှောကြိုးရိုးနှင့် တွဲပါ။
ရှော့ခ်အဆင့်နှင့် တာဝန်လည်ပတ်မှုအပေါ် မူတည်၍ အမည်ခံ torque တွင် 1.5-2.5 ရှိသော ဝန်ဆောင်မှုအချက်ကို အသုံးပြုပါ။
အထက်တွင်ဖော်ပြထားသော Standard D1 js11 / D2 H7 bores များ။ စိတ်ကြိုက် ခြေနင်း သို့မဟုတ် ခွဲထားသော ပေါက်များ ရရှိနိုင်သည်။
သင့် shaft သည် flange interface ကိုအသုံးပြုပါက၊ ကိုကြည့်ပါ။SWC-WF flange အမျိုးအစားအတူတူစီးရီးထဲမှာ။
ဝယ်ယူရေးအင်ဂျင်နီယာများသည် စီးပွားဖြစ်အကြောင်းပြချက်သုံးမျိုးဖြင့် SWC-WH ကို ရွေးချယ်သည်-စက်ရပ်ချိန်နည်းပါးခြင်း၊ အစားထိုးစက်ဝန်းနည်းပြီး လည်ပတ်မှုတစ်နာရီလျှင် စုစုပေါင်းကုန်ကျစရိတ် သက်သာသည်။.
SWC-WH သည် တင်းကျပ်ပြီး ရုန်းအားမြင့်မားသော ချိတ်ဆက်မှုတစ်ခုတိုင်းတွင် ဆက်တိုက်တုန်ခါမှုနှင့် တုန်ခါမှုတို့ကို ရှင်သန်နိုင်စေရမည်ဟု သတ်မှတ်ထားသည်။ ပုံမှန်တပ်ဆင်မှုများတွင်-
သင့် drive သည် axial displacement သို့မဟုတ် torsional လိုက်လျောညီထွေရှိရန် လိုအပ်ပါက အပြည့်အစုံကို ပြန်လည်သုံးသပ်ပါ။universal coupling အပိုင်းသို့မဟုတ် အခြားရွေးချယ်စရာgear coupling စီးရီးသတ်မှတ်ခြင်းမပြုမီ။

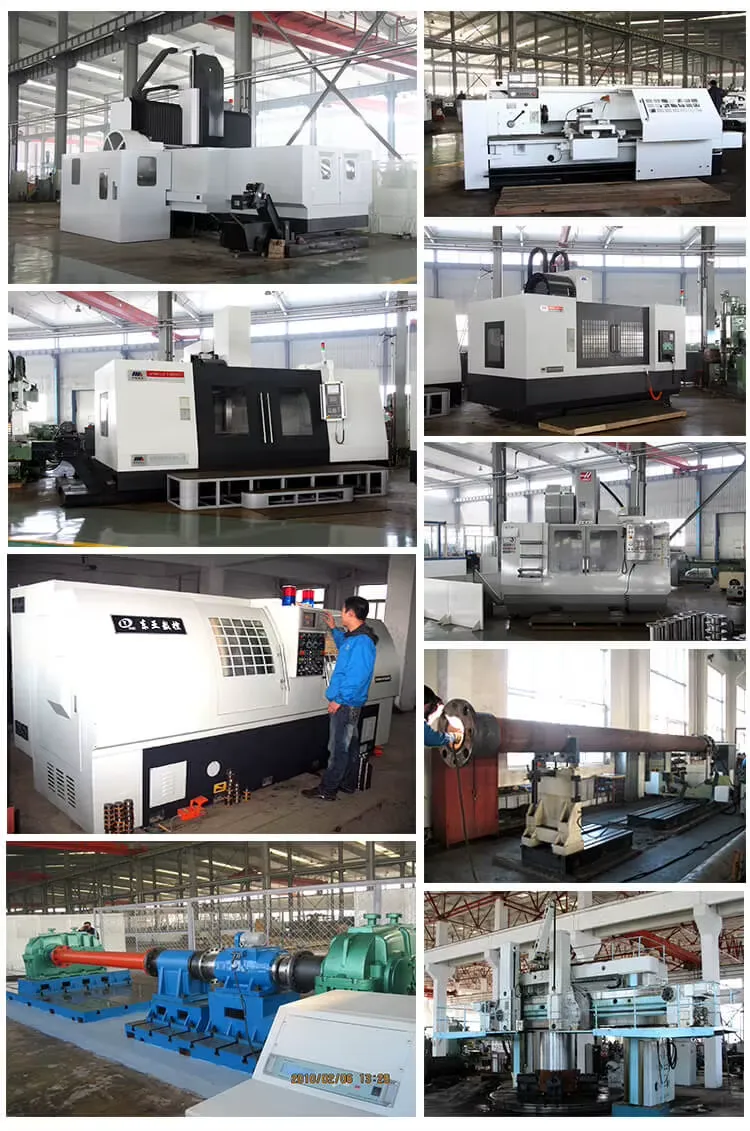

Raydafon သည် တစ်ဦးဖြစ်သည်။OEM universal coupling ထုတ်လုပ်သူကုန်သွယ်မှုကုမ္ပဏီ မဟုတ်ပါ။ စိတ်ကြိုက်ပြင်ဆင်ခြင်းကို တရုတ်နိုင်ငံ၊ Ningbo ရှိ ကျွန်ုပ်တို့၏ကိုယ်ပိုင် ISO 9001 စက်ရုံတွင် ကိုင်တွယ်ဆောင်ရွက်ပါသည်။
D1 js11၊ D2 H7 သို့မဟုတ် စိတ်ကြိုက်သည်းခံမှု။ Parallel key၊ spline သို့မဟုတ် shrink-disc interface။
ဘောင်းစက်ဝိုင်း၊ ရှေ့ပြေးအချင်း နှင့် bolt အရေအတွက်သည် သင်၏မိတ်လိုက်အနားကွပ်ပုံနှင့် ကိုက်ညီပါသည်။
Lmin နှင့် အတိုအရှည်များ။ မြန်နှုန်းမြင့် shafts အတွက် Dynamic balance အဆင့်များ။
ပန်းချီ၊ အနက်ရောင်အောက်ဆိုဒ်၊ သွပ်ပြားအဖြစ်လည်းကောင်း။ သီးသန့်တံဆိပ် တံဆိပ်နှင့် အမှတ်အသား။
သင်၏ရိုးတံအတိုင်းအတာနှင့် တာဝန်စက်ဝန်းဖြင့် PDF၊ DWG၊ DXF သို့မဟုတ် STEP ပုံဆွဲခြင်းကို ပေးပို့ပါ။ ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာများသည် အရွယ်အစား ထောက်ခံချက်နှင့် ကိုးကားချက်ကို 24 နာရီအတွင်း ပြန်ပေးပါသည်။
SWC-WH ချိတ်ဆက်မှုတိုင်းသည် ပို့ဆောင်ခြင်းမပြုမီ မှတ်တမ်းတင်ထားသော စစ်ဆေးရေးလမ်းကြောင်းကို ဖြတ်သန်းသည်။ ဤသည်မှာ ရောင်းချသူ၏ခွင့်ပြုချက်နှင့် အဝင်စစ်ဆေးခြင်းအတွက် နိုင်ငံရပ်ခြားဝယ်သူများသည် မှီခိုအားထားရသည့် အထောက်အထားဖြစ်သည်။
စံအရွယ်အစားများအတွက် 1 အပိုင်း။ အတွဲ 50 မှ ဈေးနှုန်းများ။
အတည်ပြုချက်နှင့် ငွေသွင်းပြီးနောက် 15-30 ရက်။
သစ်သားအိတ်၊ VCI သံချေးဆန့်ကျင်ရုပ်ရှင်၊ ချောဆီ၊ အရွယ်အစားကြီးများအတွက် စိတ်ကြိုက် pallet။
ပင်လယ်၊ လေ သို့မဟုတ် အမြန်။ EXW / FOB / CIF / DDP စည်းကမ်းချက်များ ရနိုင်ပါသည်။
CI၊ PL၊ CO၊ ဖောင် A/E၊ ပစ္စည်းလက်မှတ်၊ အတိုင်းအတာ အစီရင်ခံစာ။
T/T၊ L/C နှင့် အထပ်ထပ်ဝယ်ယူသူများအတွက် ညှိနှိုင်းနိုင်သော အခြားစည်းကမ်းချက်များ။
coupling သည် torque လမ်းကြောင်းတွင် elastic သို့မဟုတ် flexible element မရှိကြောင်း နှင့် yoke ကို bolting ထက် ဂဟေဆက်ခြင်းဖြင့် ချိတ်ဆက်ထားသည်။ ၎င်းသည် တုန်ခါမှုအောက်တွင် bolted-joint လျော့ရဲမှုကို ဖယ်ရှားပေးပြီး structural rigidity ကိုတိုးစေသည်။ ၎င်းသည် ပြောင်းလွယ်ပြင်လွယ်ရှိသော ဒြပ်စင်မလိုအပ်သည့် မြင့်မားသော torque၊ high-shock drives များအတွက် မှန်ကန်သောရွေးချယ်မှုဖြစ်သည်။
Gyration အချင်း 100-550 mm၊ အမည်ခံ torque 1.25–710 kN·m၊ ပင်ပန်းနွမ်းနယ် torque 0.63–355 kN·m၊ standard bore D1 57–426 mm။ စိတ်တိုင်းကျ ပေါက်များနှင့် ခြေတံများကို ရရှိနိုင်ပါပြီ။
ထမ်းဘိုးနှင့် အနားကွပ်များသည် အပူပေးထားသော 35CrMo အလွိုင်းသံမဏိဖြစ်သည်။ လက်ဝါးကပ်တိုင်ဂျာနယ်သည် ပွတ်တိုက်မှုကို လျှော့ချရန်နှင့် စဉ်ဆက်မပြတ် စက်မှုလုပ်ငန်းတာဝန်များအောက်တွင် ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ရန် တိကျသော ဆေးထိုးအပ်ဝက်ဝံများကို အသုံးပြုထားသည်။
အရွယ်အစားပေါ်မူတည်၍ ထောင့်မညီမှု၏ 15° မှ 25°။ SWC-WH သည် axial displacement ကို လျော်ကြေးမပေးပါ — axial သွားလာမှုရှိပါက ၎င်းကို sliding spline သို့မဟုတ် telescopic shaft ဖြင့် တွဲချိတ်ပါ။
ဟုတ်ကဲ့။ ကျွန်ုပ်တို့သည် bore၊ keyway၊ flange ပုံစံ၊ အလျား၊ balance grade၊ surface treatment နှင့် nameplate ကို စိတ်ကြိုက်ပြင်ဆင်ပါသည်။ PDF၊ DWG၊ DXF သို့မဟုတ် STEP ပုံတစ်ပုံကို ပေးပို့ပြီး 24 နာရီအတွင်း ကိုးကားပါမည်။
စံအရွယ်အစားများအတွက် MOQ 1 အပိုင်း။ အရွယ်အစားနှင့် စိတ်ကြိုက်ပြုလုပ်မှုပေါ်မူတည်၍ ပို့ဆောင်ချိန် 15-30 ရက်။ ထုတ်လုပ်မှုချို့ယွင်းချက်များအတွက် 12 လကန့်သတ်အာမခံ။
အမည်ခံ torque၊ peak torque၊ speed၊ shaft diameters၊ misalignment angle နှင့် duty cycle ကို ပေးပါ။ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာများသည် မှန်ကန်သောဝန်ဆောင်မှုအချက်ဖြင့် အရွယ်အစားကို အကြံပြုပါမည်။ အပြည့်အစုံကို ပြန်လည်သုံးသပ်နိုင်သည်။universal coupling ရွေးချယ်မှုလမ်းညွှန်ကျွန်ုပ်တို့ကို မဆက်သွယ်မီ။
ဟုတ်ကဲ့။ စံအရွယ်အစားများအတွက် နမူနာအော်ဒါများကို လက်ခံပါသည်။ နမူနာကုန်ကျစရိတ်နှင့် ကုန်စည်ပို့ဆောင်ခကို သီးခြားစီကိုးကားပြီး ပထမအမြောက်အများမှာယူမှုအပေါ် ငွေစာရင်းရှင်းနိုင်ပါသည်။
သင်၏ shaft ပုံဆွဲခြင်း၊ torque နှင့် speed ကိုပေးပို့ပါ။ ကျွန်ုပ်တို့၏အင်ဂျင်နီယာများသည် အရွယ်အစားထောက်ခံချက်နှင့် စက်ရုံစျေးနှုန်းဖြင့် 24 နာရီအတွင်း အကြောင်းပြန်ပါသည်။
