Planetary Gearbox Supplier for High Torque and Precision Applications

Planetary Gearbox ထုတ်လုပ်သူ — မြင့်မားသော Torque, Compact, Efficient

Raydafonတိုက်ရိုက်ထောက်ပံ့မှုဖြင့် တရုတ်နိုင်ငံအခြေစိုက် အလျှော့အတင်း စက်ရုံဖြစ်သည်။ ကျွန်ုပ်တို့သည် တည်ငြိမ်သောစွမ်းဆောင်ရည်၊ ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံနှင့် အလိုအလျောက်စနစ်၊ မြင့်မားသောဂီယာနှင့် တိကျမှုထိန်းချုပ်မှုတို့အတွက် သင့်လျော်သောစျေးနှုန်းဖြင့် ဂြိုဟ်အလျှော့အတင်းများကို ပေးဆောင်ပါသည်။

ဖွဲ့စည်းပုံ & ပစ္စည်း

  • ခိုင်ခံ့မြင့်မားသောအလွိုင်းစတီးလ်ဖွဲ့စည်းပုံ
  • ဂီယာကို carburized၊ မီးငြှိမ်းသတ်ပြီး တိကျသောမြေပြင်
  • သွားမျက်နှာပြင် မာကျောမှု HRC60±2
  • အားကောင်းသော ပင်ပန်းနွမ်းနယ်မှုကို ခံနိုင်ရည်ရှိပြီး သမားရိုးကျဂီယာယန္တရားများထက် ဝန်အားပိုမိုမြင့်မားသည်။

စွမ်းဆောင်ရည်

  • အံသွားသုံးချောင်း အချိုးကျသော ကွက်ကွက်ဒီဇိုင်း
  • ဂီယာစွမ်းဆောင်ရည် 95% အထက်၊
  • တည်ငြိမ်သော လည်ပတ်မှု၊ ဆူညံသံ နည်းပါးသော၊ တူညီသော ရုန်းအား ထုတ်ပေးခြင်း။
  • ဆာဗာစနစ်များ၊ လျှပ်စစ်ဆလင်ဒါများ၊ စက်မှုစက်ရုပ်များ၊ ဘီးတပ်မိုဘိုင်းကိုယ်ထည်များအတွက် သင့်လျော်သည်။

ဖွဲ့စည်းမှုရွေးချယ်စရာများ

  • Single-stage၊ two-stage၊ three-stage ပေါင်းစပ်မှု
  • အမြန်နှုန်း အချိုး 3:1 မှ 200:1
  • အထွက်- သော့တံ၊ လိုင်းရိုးတံ၊ အနားကွပ်အမျိုးအစား၊ စိတ်ကြိုက်စံမဟုတ်သော အင်တာဖေ့စ်
  • ပို့ဆောင်ခြင်းမပြုမီ ဒိုင်နမစ်ဟန်ချက်ညီမှုနှင့် အာရုံစူးစိုက်မှုကို စမ်းသပ်ထားသည်။

အလိုအလျောက် စည်းဝေးပွဲလိုင်းများ၊ ထုပ်ပိုးမှု စက်ယန္တရားများ၊ CNC စက်ကိရိယာများ၊ သယ်ယူပို့ဆောင်ရေး ကိရိယာများ၊ အင်ဂျင်နီယာသုံး စာရေးကိရိယာ ကိုယ်ထည်နှင့် လေအား ထိန်းချုပ်မှုစနစ်များတွင် တွင်ကျယ်စွာ အသုံးပြုကြသည်။ သင်သည် ပေါင်းစည်းသူ၊ ပြီးပြည့်စုံသော စက်ထုတ်လုပ်သူ သို့မဟုတ် ပြုပြင်ထိန်းသိမ်းရေး ဝန်ဆောင်မှုပေးသူဖြစ်ပါစေ၊ ကျွန်ုပ်တို့သည် ကုန်ကျစရိတ်သက်သာသော ဂီယာဖြေရှင်းချက်များကို ပေးဆောင်နိုင်ပါသည်။ကြှနျုပျတို့ကိုဆကျသှယျရနျကိုးကားအတွက်။

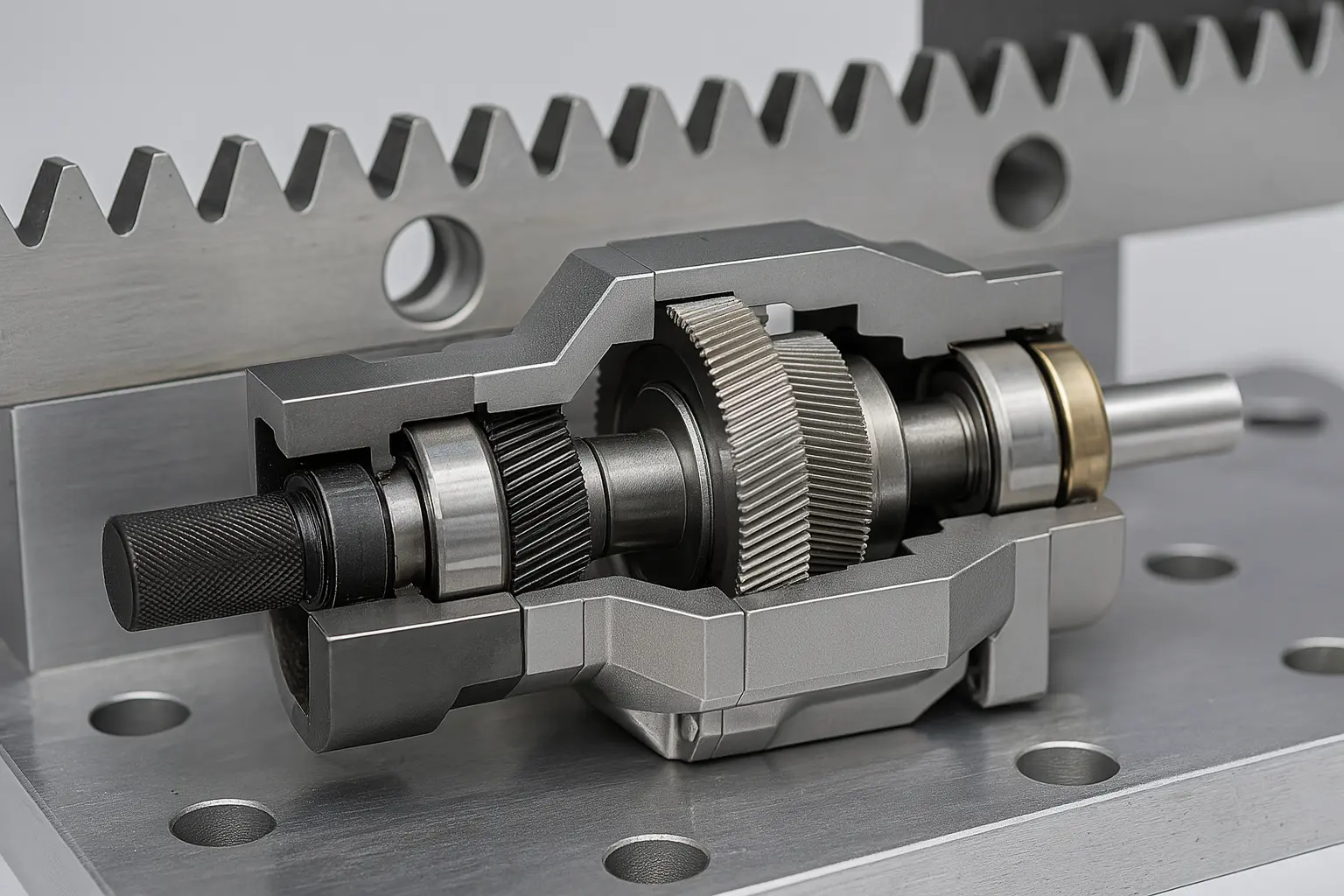

Raydafon planetary gearbox structure

Planetary Gearbox အလုပ်လုပ်ပုံ

ဂြိုလ်လျှော့ချကိရိယာတွင် အဓိကအစိတ်အပိုင်းသုံးရပ်ပါရှိသည်- အလယ်နေရောင်ဂီယာ (အဝင်ခံပင်)၊ ၎င်းကိုပတ်ပတ်လည်လှည့်နေသောဂြိုဟ်ဂီယာနှင့် အတွင်းဂီယာကွင်းအပြင်ဘက်တွင်ရစ်ပတ်ထားသည်။

အဆင့် 1 - ပါဝါထည့်သွင်းခြင်း။ မော်တာသည် နေဂီယာကို လှည့်ရန် မောင်းနှင်သည်။
အဆင့် 2 - သွားများ ပေါင်းတင်ခြင်း။ နေဂီယာသည် ဂြိုဟ်ဂီယာများစွာကို လှည့်ပတ်ရန် မောင်းနှင်ပေးသည်။ ဤဂီယာများသည် နေရောင်ဂီယာတစ်လျှောက် လှည့်ပတ်နေချိန်ဖြစ်သည်။
အဆင့် 3 - ပါဝါအထွက် ဂီယာများပေါ်တွင် တပ်ဆင်ထားသော ဂြိုလ်တင်သင်္ဘောမှတစ်ဆင့် ပါဝါကို အထွက်ဝင်ရိုးသို့ ပေးပို့သည်။

ဤ Multi-tooth meshing နည်းလမ်းသည် ဂီယာအများအပြားကြားတွင် တွန်းအားကို မျှဝေပေးကာ ချောမွေ့သော အထွက်နှုန်း၊ ဆူညံသံနည်းပါးပြီး သာမန်ဂီယာတည်ဆောက်ပုံများထက် ပိုမိုအားကောင်းသည့် ဝန်ထမ်းစွမ်းရည်ကို ပေးစွမ်းသည်။ Raydafon planetary reducers များသည် တူညီသော volume အောက်တွင် ပိုမိုမြင့်မားသော torque ကိုထုတ်ပေးနိုင်ပြီး တပ်ဆင်နေရာအကန့်အသတ်ရှိသော စက်ပစ္စည်းများအတွက် ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံပါရှိသည်။

လူပျိုစင်

၃–၁၀:၁

အဆင့်နှစ်ခု

၁၅–၁၀၀:၁

အဆင့်သုံးဆင့်

200:1 အထိ

အတွင်းပိုင်းဂြိုလ်ဂီယာသည် လည်ပတ်နေစဉ်အတွင်း တွန်းအားအနေအထားကို အဆက်မပြတ်ပြောင်းလဲနေသောကြောင့် ဂီယာသည် ညီညာနေပြီး စက်တစ်ခုလုံး၏သက်တမ်းသည် ပိုရှည်သည်။ ကျွန်ုပ်တို့သည် မာကျောသော အလွိုင်းစတီးဂီယာများ၊ တိကျသောဝက်ဝံများနှင့် တည်ငြိမ်သောထွက်ရှိမှုနှင့် မြင့်မားသောနေရာချထားမှုတိကျမှုအတွက် တုံ့ပြန်မှုနည်းသော ကျောရိုးတပ်ဆင်မှုစံနှုန်းများကို အသုံးပြုပါသည်။ ထပ်ခါတလဲလဲ စတင်-ရပ်တန့်၊ ရှေ့-ပြောင်းပြန်၊ နှိမ့်ချသော ဝန်အားအခြေအနေများအတွက် သင့်လျော်သည်။

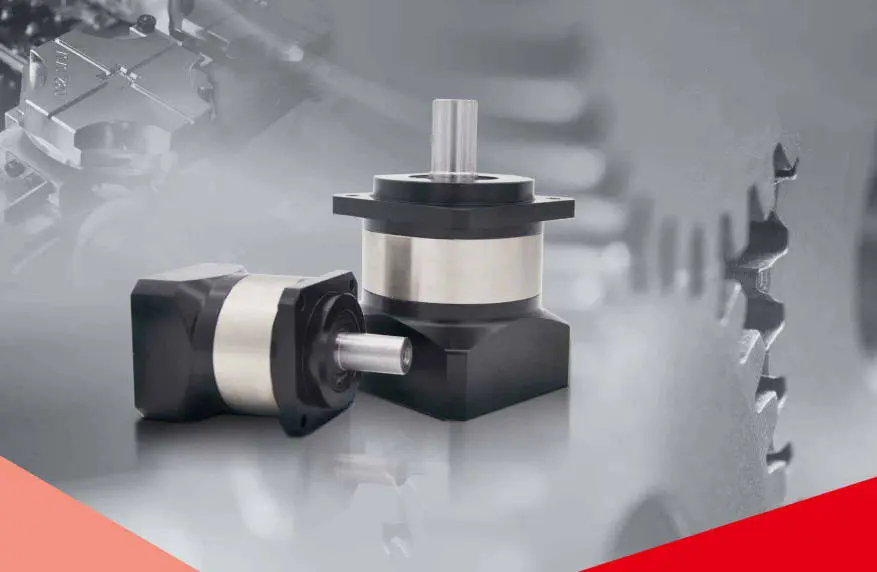

Planetary gearbox working principle

Planetary Gearbox ၏ ဂီယာအချိုးကို တွက်ချက်နည်း

ဂီယာအချိုးသည် အထွက်ဝင်ရိုးအမြန်နှုန်းနှင့် ရုန်းအားကို ဆုံးဖြတ်သည်။ ၎င်းသည် စက်လည်ပတ်မှုစွမ်းဆောင်ရည်နှင့် ဝန်ကိုက်ညီမှုအပေါ် တိုက်ရိုက်သက်ရောက်မှုရှိသည်။

ဘုံဖွဲ့စည်းပုံ- Sun Gear Active၊ Inner Ring Fixed၊ Planet Carrier Output

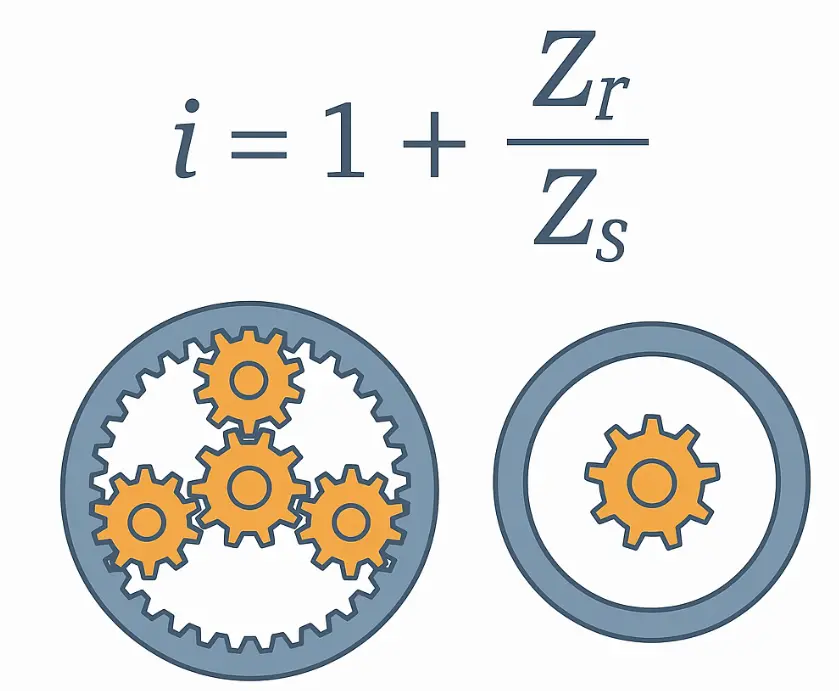

i = 1 + (Zr ÷ Zs)

Zr = အတွင်းလက်စွပ် သွားများ  |  Zs = နေရောင်ဂီယာသွားများ

ဥပမာ

Sun gear သွားများ : 20

အတွင်းလက်စွပ်သွားများ : 60

i = 1 + (60 ÷ 20) = 1 + 3 = 4

မော်တာသည် 4 ကြိမ်လှည့်သည်၊ အထွက်ဝင်ရိုးသည် 1 ကြိမ် → 4:1 လှည့်သည်။

Raydafon Standard Range

တစ်ခုတည်းအဆင့်- ၃-၁၀

အဆင့်နှစ်ဆင့်- 15-100

အဆင့်သုံးဆင့်- လေးလံသော မြန်နှုန်းနိမ့် အခြေအနေများအတွက်

ဘုံအပိုင်းအခြား- 3:1 မှ 100:1

ကွဲပြားခြားနားသောအဆင့်များသည် စွမ်းဆောင်ရည်ကို အနည်းငယ်ထိခိုက်စေသည့် အတွင်းပိုင်းပွတ်တိုက်မှုကို လွှမ်းမိုးထားသည်။ အမြန်နှုန်း အချိုးကို ခွင့်ပြုသည့် အချက်များအောက်တွင်၊ ပိုမိုထိရောက်သော အဆင့်နိမ့်ပေါင်းစပ်မှုကို ရွေးချယ်ပါ။

Raydafon သည် သင့်မော်တာအမြန်နှုန်း၊ အထွက်နှုန်းလိုအပ်ချက်များနှင့် ဝန်အားကို အခြေခံ၍ သင့်လျော်သော ဂီယာအချိုးနှင့် ဖွဲ့စည်းပုံအဆင့်ကို အကြံပြုနိုင်သည်။ ကျွန်ုပ်တို့သည် ကန့်သတ်ပုံဆွဲခြင်းနှင့် ရွေးချယ်မှုအကြံပြုချက်များကိုလည်း ပေးပါသည်။ကြှနျုပျတို့ကိုဆကျသှယျရနျအချိုးတွက်ချက်မှုနှင့် မော်ဒယ်ကိုက်ညီမှုနှင့်အတူ အကူအညီအတွက်။

Planetary gearbox ratio calculation

ထုတ်ကုန်များ
View as

လေတာဘိုင်အတွက် Yaw Drive Planetary Gearbox

လေတာဘိုင်အတွက် Yaw Drive Planetary Gearbox

လေတာဘိုင်အတွက် Yaw Drive Planetary Gearbox — ဘောင်အရွယ်အစား 12 ခု၊ 1,000–80,000 N·m, အချိုး 297:1–2,153:1, IP67 triple-seal ductile သံအိမ်သည် −40°C မှ +60°C နေရာများ။ ဂီယာအစုံများကို carburised လုပ်ပြီး HRC 58-62 သို့ မြေစိုက်ထားသည်။ ရေပေါ်ဂြိုဟ်သယ်ဆောင်သူသည် လေပြင်းတိုက်ခြင်းအောက်တွင် 0.08° အတွင်း ဂီယာအမှားကို ထိန်းထားသည်။ Flange-mounted slew bearing အထောက်အပံ့သည် splined သို့မဟုတ် integral-pinion output ရွေးချယ်မှုများဖြင့် IEC မော်တာအနားကွပ်များကို တိုက်ရိုက်လက်ခံသည်။ သင်၏ nacelle yaw အခိုက်အတန့်၊ မော်တာဘောင်နှင့် site corrosion class ကို ပေးပို့ပါ — ကျွန်ုပ်တို့သည် ကိုက်ညီသော 2D မျက်နှာပြင်ပုံဆွဲခြင်းနှင့် စက်ရုံမှ တိုက်ရိုက်ကိုးကားချက်ကို 24 နာရီအတွင်း ပြန်ပေးပါသည်။

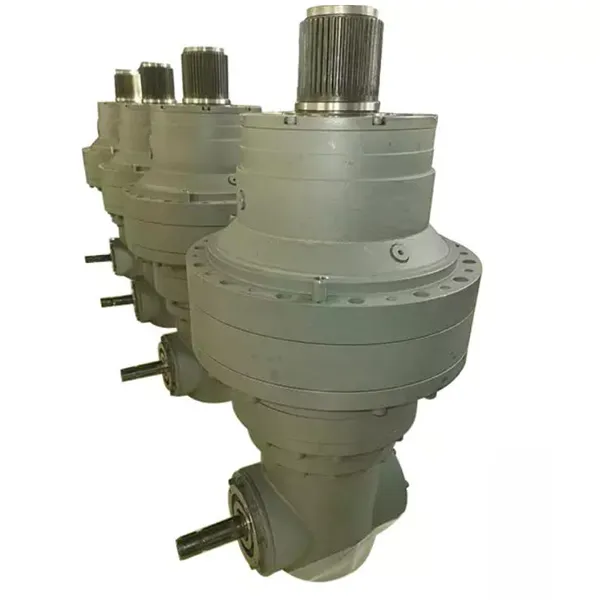

PG Series Peed Mixer Planetary Gearbox Box

PG Series Peed Mixer Planetary Gearbox Box

တရုတ်နိုင်ငံရှိဒေသခံထုတ်လုပ်သူနှင့်ကုန်ပစ္စည်းပေးသွင်းသူတစ် ဦး အနေဖြင့် RayDafon သည် PG Seried Mixer Asseter ဂြိုဟ်ကိုကိုယ်ပိုင်စက်ရုံတွင်ဂရုတစိုက်ပြုလုပ်ခဲ့သည်။ အမြန်နှုန်းအချိုးသည် 3: 1 မှ 15 း 1 အထိရှိသည်။ ဂီယာများကိုမြင့်မားသောခွန်အားအလွိုင်းသံမဏိဖြင့်ပြုလုပ်သည်။ ချိန်ညှိပြီးနောက်သွားမျက်နှာပြင်ခိုင်မာမှုသည် HRC55 သို့ရောက်ရှိပြီး 0 တ်ဆင်နိုင်သောနှင့်သက်ရောက်မှုခံနိုင်ရည်ရှိသည့် HRC55 သို့ရောက်ရှိပြီး 1800N M ၏ torque ကိုခံနိုင်ရည်ရှိသည်။ အဆိုပါ box ကိုသတ္တုသံဖြင့်ပြုလုပ်ထားပြီးတံဆိပ်ခတ်ဖွဲ့စည်းပုံနှစ်ခုကိုတပ်ဆင်ထားသည်။ ဖုန်မှုန့်နှင့်ရေခုခံမှုအဆင့်သည် IP65 သို့ရောက်သောအခါလယ်ယာမြေ၏စိုစွတ်သောနှင့်ဖုန်ထူသောပတ်ဝန်းကျင်တွင်အလုပ်လုပ်နိုင်ပါသည်။ စက်ရုံတိုက်ရိုက်ထောက်ပံ့ရေးနည်းလမ်းသည်သင့်အားတတ်နိုင်။ ယုံကြည်စိတ်ချရသောဂီယာထုတ်ကုန်များနှင့်သင့်အားပေးသည်။

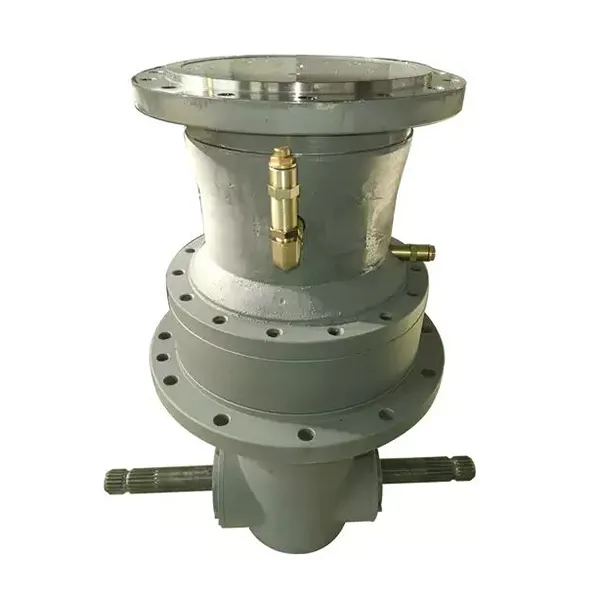

Feed Mixer အတွက် PGA Series Auger Drive Planetary Gearbox

Feed Mixer အတွက် PGA Series Auger Drive Planetary Gearbox

PGA စီးရီး auger drive ဂြိုဟ်တုဂီယာအုံများသည် 540 rpm PTO လယ်ထွန်စက် PTO မှ မောင်းနှင်သည့် TMR feed mixers နှင့် diet feeders အတွက် တည်ဆောက်ထားပါသည်။ အဆက်မပြတ် torque သည် 3,810 N·m (PGA-502) မှ 42,000 N·m (PGA-4203/4204)၊ အချိုးများ 11.1:1 မှ 662.8:1 နှင့် standard 1"3/8 Z6 သို့မဟုတ် 1"3/4 Z20 input splines များဖြစ်သည်။ ဂီယာများနှင့် ရိုးတံများသည် အစွမ်းထက်သော အလွိုင်းသံမဏိဖြစ်ပြီး၊ HRC58 သွား-မျက်နှာပြင် မာကျောမှုတွင် ဓာတ်ငွေ့ ကာဗိုရိုက်ထားသည်။ ဖုန်မှုန့်၊ ဆားနှင့် ရေဆေးခြင်းအတွက် IP65 မှ နှစ်ထပ် အလုံပိတ်အိမ်တစ်လုံးကို အသုံးပြုထားသည်။ Raydafon သည် တရုတ်နိုင်ငံ၊ Ningbo ရှိ ၎င်း၏ကိုယ်ပိုင် ISO 9001 အလုပ်ရုံဆွေးနွေးပွဲတွင် OEM ရောနှောတည်ဆောက်သူများနှင့် လယ်ယာနှင့် ရောင်းဝယ်သူများအတွက် အစားထိုးယူနစ်အဖြစ် ထုတ်လုပ်သည်။ စိတ်ကြိုက်အချိုးများ၊ အထွက်အနားကွပ်များနှင့် ပုံဆွဲရန်အတွက် ပြုလုပ်ထားသည့် တပ်ဆင်မှုမျက်နှာများ။ အတည်ပြုရွေးချယ်မှုနှင့် ကိုးကားမှုအတွက် သင်၏ ရောစပ်ပုံစံ သို့မဟုတ် ပုံဆွဲအား 24 နာရီအတွင်း ပေးပို့ပါ။
တရုတ်နိုင်ငံရှိယုံကြည်စိတ်ချရသော Planetary Gearbox ထုတ်လုပ်သူနှင့်ကုန်ပစ္စည်းပေးသွင်းသူအနေဖြင့်ကျွန်ုပ်တို့၏ထုတ်ကုန်များသည် CE CENCHENT ကိုအတည်ပြုခဲ့သည်။ အရည်အသွေးအရည်အသွေးထုတ်ကုန်များကို 0 ယ်လိုပါက ကျေးဇူးပြု. ကျွန်ုပ်တို့နှင့်ဆက်သွယ်ပါ။
