Krone Round Balers အတွက် PTO Shaft
  • Krone Round Balers အတွက် PTO ShaftKrone Round Balers အတွက် PTO Shaft
  • Krone Round Balers အတွက် PTO ShaftKrone Round Balers အတွက် PTO Shaft

Krone Round Balers အတွက် PTO Shaft

Krone round baler PTO shaft သည် KR100/125/155/130/160, 1500/1800, 1500V/1250 MC နှင့် 1250/1550 တို့ကို ဖုံးအုပ်ထားသည်။ အရွယ်အစား 4 standard နှင့် Size 4 CV ရွေးချယ်မှုများသည် 1.375-6 spline ပါရှိသော 1210 shaft ကို အသုံးပြုသည်။ အရွယ်အစား 6 CV ကို 1500/1800 နှင့် ရွေးချယ်ထားသော 1250/1500 တည်ဆောက်မှုများအတွက် ရနိုင်ပါသည်။ 1500V/1250 MC သည် 1.375-6 ဖြင့် 2380 သို့မဟုတ် 2480 CV ကို အသုံးပြုသည်။ Clutch ရွေးချယ်မှုများတွင် FT34 တွင် 1,000 N·m၊ FT32 တွင် 1,000 N·m၊ FT42 တွင် 1,450 N·m၊ K64/2 တွင် 1,050 သို့မဟုတ် 1,500 N·m နှင့် FF1 တွင် 1,000 N·m တွင် ပါဝင်သည်။ CV အခြေခံနံပါတ်များသည် CAT3/540 အတွက် 71R4121UCW07000 နှင့် CAT4/540 အတွက် 71R6121UCW07000 ၊ 1.375-6 နှစ်ခုလုံးဖြစ်သည်။ baler မော်ဒယ်နှင့် ရှိပြီးသား shaft configuration ကို အတည်ပြုပြီးနောက် MOQ၊ စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် ခဲချိန်ကို ကိုးကားပါသည်။

Krone Round Baler Driveline · လက်ကားရောင်းချမှု

Krone Round Balers အတွက် လက်ကား PTO Shaft — Specifications, MOQ, Customization and Lead Time for KR100 မှ 1800 နှင့် လိုက်ဖက်သော တည်ဆောက်မှုများ

Krone round balers များအားလုံးသည် PTO shaft တစ်ခုတည်းကိုမယူပါ။ KR100 မှ KR160 အုပ်စုသည် Size 4 driveline ဖြစ်သော 1500 ကိုအသုံးပြုသည်။ နှင့် 1800 သည် Size 4 သို့မဟုတ် Size 6 CV ကိုယူနိုင်သည်၊ 1500V နှင့် 1250 MC သည် 2380 သို့မဟုတ် 2480 CV ကိုသုံးနိုင်ပြီး 1250/1550 သည် run သည် Size 4 CAT3 CV သည် 1250/1500 builds အချို့တွင် Size 6 CAT4 ကိုအသုံးပြုသည်။ ဤစာမျက်နှာရှိ ဇယားသုံးခုသည် PTO ရွေးချယ်မှုစာရင်း၊ အုပ်စုတစ်ခုစီအတွက် clutch အမျိုးအစားနှင့် အခြေခံအစိတ်အပိုင်းနံပါတ်၊ ထို့ကြောင့် shaft ကို quotation တစ်ခုမဖြစ်မီတွင် ယှဉ်နိုင်သည်။ တောင်းဆိုထားသည်။

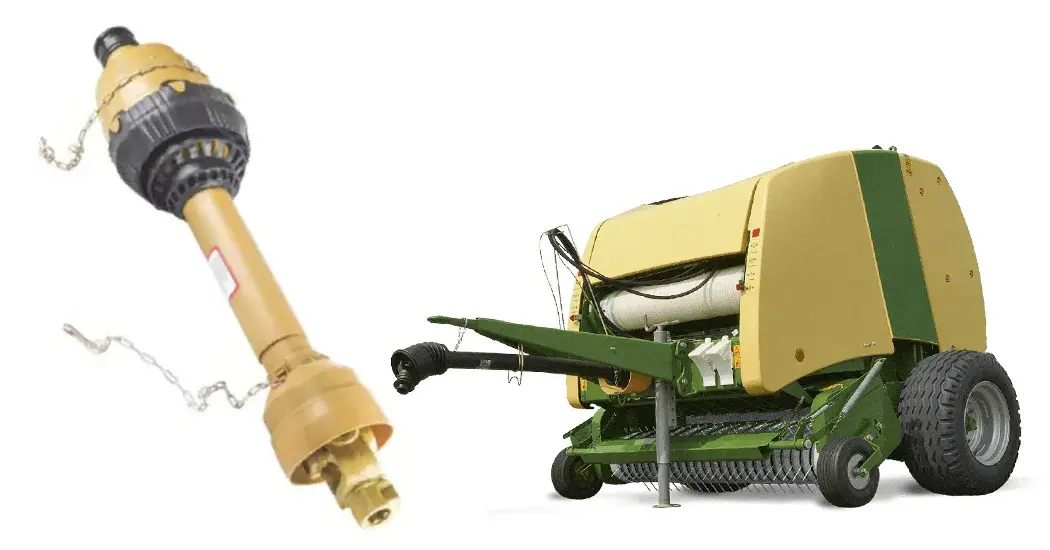

PTO shaft for Krone round balers — complete assembly with CV joint and clutch

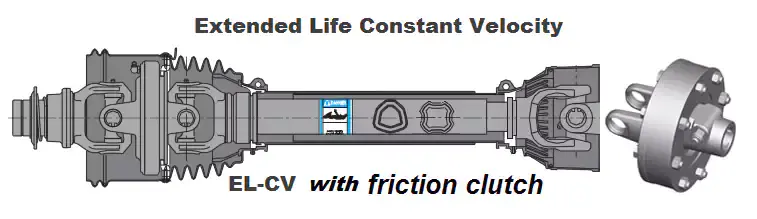

Krone round baler PTO shaft — CV Joint၊ telescopic tube နှင့် clutch end။
13မော်ဒယ်ကိုးကား
အရွယ်အစား ၄ / Size 6CV driveline ရွေးချယ်မှုများ
1,000–1,800 N·mClutch torque ပါဝင်ပါတယ်။
၁.၃၇၅-၆အဖြစ်များသော spline

Model Grid — Baler မှ PTO ရွေးချယ်မှုနှင့် Clutch

အုပ်စု AKR100/KR125/KR155
PTO
အရွယ်အစား ၄ Standard သို့မဟုတ် Size 4 CV, 1210 shaft
Spline
၁.၃၇၅-၆
Clutch
1,000 N·m တွင် FT34
အရွယ်အစား ၄
အုပ်စု AKR130/KR160
PTO
အရွယ်အစား ၄ Standard သို့မဟုတ် Size 4 CV, 1210 shaft
Spline
၁.၃၇၅-၆
Clutch
1,000 N·m တွင် FT34
အရွယ်အစား ၄
အုပ်စု B၁၅၀၀/၁၈၀၀
PTO
အရွယ်အစား ၄ သို့မဟုတ် Size 6 CV
Spline
၁.၃၇၅-၆
Clutch
1,000 N·m တွင် FT32 သို့မဟုတ် 1,450 N·m တွင် FT42
အရွယ်အစား ၄ / Size 6
အုပ်စု C1500V / 1250 MC
PTO
2380 သို့မဟုတ် 2480 CV
Spline
၁.၃၇၅-၆
Clutch
1,050 သို့မဟုတ် 1,500 N·m တွင် K64/2 ဖြတ်တောက်မှု
ဖြတ်ညှပ်ကပ်
အုပ်စု D၁၂၅၀/၁၅၅၀
PTO
အရွယ်အစား ၄ (CAT3) CV
Spline
၁.၃၇၅-၆
Clutch
1,000 N·m တွင် FT32 သို့မဟုတ် FF1
အရွယ်အစား 4 CAT3
အုပ်စု E1250/1500 (Size 6 builds)၊
PTO
အရွယ်အစား 6 CV (CAT4) အချို့တွင် တည်ဆောက်သည်။
Spline
၁.၃၇၅-၆
Clutch
1,450 N·m တွင် FT42
အရွယ်အစား 6 CAT4

သတ်မှတ်ချက်ဇယား — မော်ဒယ်၊ PTO နှင့် ကာကွယ်မှု

မူရင်း baler မော်ဒယ်၊ PTO driveline နှင့် clutch အဆင့်ဖြင့် အုပ်စုဖွဲ့ခြင်း။
မော်ဒယ် PTO အကာအကွယ်
KR100/125/155/130/160 အရွယ်အစား 4 စံ *1210 *1.375-6; အရွယ်အစား 4 CV *1210 *၁.၃၇၅-၆ FT34 *1.375-6 *1,000 N·m
၁၅၀၀/၁၈၀၀ အရွယ်အစား 4 သို့မဟုတ် အရွယ်အစား 6 CV 1.375-6 နှင့် FT32 @1,000 N·m သို့မဟုတ် FT42 @1,450 N·m
1500V / 1250 MC ၁.၃၇၅-၆ ဖြင့် 2380 သို့မဟုတ် 2480 CV K64/2 Cutout @1,050 သို့မဟုတ် 1,500 N·m * ၁.၃၇၅-၆
၁၂၅၀/၁၅၅၀ အရွယ်အစား ၄ (CAT3) CV သည် 1.375-6 ပါ FT32 သို့မဟုတ် FF1 @1,000 N·m
၁၂၅၀/၁၅၀၀ တစ်ချို့က Size 6 CV (CAT4) ကိုသုံးတယ်၊ FT42 @1,450 N·m

တူညီသော baler မော်ဒယ်သည် တည်ဆောက်မှုတစ်ခုထက်ပို၍ ပေါ်လာနိုင်သည်။ ရှိပြီးသား shaft အစိတ်အပိုင်းနံပါတ် သို့မဟုတ် clutch အမျိုးအစားကိုဖွင့်ကြောင်း အတည်ပြုပါ။ quotation မတောင်းမီ စက်။ Krone round balers များသည် ပွတ်တိုက်မှု သို့မဟုတ် ဖြတ်တောက်မှုတစ်ခု တပ်ဆင်ထားသည်။ clutch တည်ဆောက်မှုအပေါ် မူတည်. ပိုကျယ်တယ်။အဝိုင်းညှပ်များအတွက် PTO ရိုးတံစာမျက်နှာစာရင်းများ အခြား baler အမှတ်တံဆိပ်များကို အပြန်အလှန် ရည်ညွှန်းသည်။

CV Base အပိုင်းနံပါတ်များနှင့် FT Clutch အပိုင်းနံပါတ်များ

စဉ်ဆက်မပြတ်အလျင် PTO အခြေခံအစိတ်အပိုင်းနံပါတ်များ
CV PTO ထွန်စက် အခြေခံအပိုင်းနံပါတ်
CAT3/540 ၁.၃၇၅-၆ 71R4121UCW07000
CAT4/540 ၁.၃၇၅-၆ 71R6121UCW07000
၁.၃၇၅-၆ spline ထည့်သွင်းမှုအတွက် FT clutches
Universal Size Torque အပိုင်းနံပါတ်
CAT3/S4 1,000 N·m 6QE344901R
CAT3/S4 1,000 N·m 635E41203R
CAT4/S6 1,800 N·m 663H53403R

CV အခြေခံ နံပါတ်သည် အကောင်အထည် ဖော်သည့် စက်မပါဘဲ စုဝေးမှု ဖြစ်သည်။ အတွ က် ပြွန်ဒိုင်းတွေ ဖြစ်ကြပါတယ်။ baler မော်ဒယ်ဖြင့်သီးခြားစီရွေးချယ်သည်။ FT clutch အစိတ်အပိုင်းနံပါတ်များကို universal size နှင့် torque အဆင့်အလိုက် ဖော်ပြထားပါသည်။ အကယ်၍ ရှိပြီးသား clutch ကို ချိန်ညှိထားပြီး၊ အမိန့်မစမီ baler manual နှင့် ဆန့်ကျင်ဘက် ပစ်မှတ် slip torque ကို အတည်ပြုပါ။ တစ် သက်ဆိုင်ရာ အမျိုးအစားက အပေါ်မှာ ရှိတယ်။discbines အတွက် PTO shaftစာမျက်နှာ။

Krone Round Baler Shaft ကို မည်ကဲ့သို့ လိုက်ဖက်သည်

01

စက်ပေါ်က baler model ကိုဖတ်ပါ။

KR100 မှ KR160 တစ်အုပ်စုတွင် ကျရောက်သည်။ အခြား 1500 နှင့် 1800; တတိယတစ်ခုတွင် 1500V နှင့် 1250 MC; 1250/1550 နှင့် 1250/1500 စတုတ္ထနှင့် ပဉ္စမ။ အထက်ဖော်ပြပါ မော်ဒယ်ဇယားကွက်သည် အုပ်စုတစ်ခုစီနှင့် ကိုက်ညီသော PTO နှင့် clutch ကို ပြသသည်။

02

ရှိပြီးသား shaft အပိုင်းနံပါတ်ကို အတည်ပြုပါ။

တူညီသော baler ကို ပွတ်တိုက်နေသော ကလစ် သို့မဟုတ် ဖြတ်ထုတ်သည့် ကလစ်ဖြင့် တည်ဆောက်နိုင်သည်။ ရှိပြီးသား အစိတ်အပိုင်းနံပါတ်သည် အစားထိုးမှုတစ်ခုကို မမှာယူမီ မည်သည့် configuration ဖြင့် စက်ကို ပေးပို့ထားကြောင်း အတည်ပြုရန် အမြန်ဆုံးနည်းလမ်းဖြစ်သည်။

03

ထွန်စက် PTO spline ကို အတည်ပြုပါ။

ဤအကွာအဝေးရှိ Krone round balers အများစုသည် 1.375-6 spline ကို လုပ်ဆောင်သည်။ ထွန်စက်သည် အခြား PTO ဆောင်းပါးတိုကို အသုံးပြုပါက CV တစ်ဝက်ကို သီးခြားအတည်ပြုပါ။ ဟိPTO shaft အပိုင်းအခြားစာမျက်နှာသည် တစ်ချိန်တည်းတွင် ထွန်စက်ဘက်ခြမ်းကို ပြောင်းလဲနေပါက အခြားစိုက်ပျိုးရေးလမ်းကြောင်း အမျိုးအစားများကို စာရင်းပြုစုထားသည်။

ဤ Shaft ကို မည်သည့်နေရာတွင် အသုံးပြုသနည်း။

Krone round baler driveline များသည် KR100 မှ 1800 range နှင့် 1500V၊ 1250 MC နှင့် 1250/1550 အုပ်စုများ။

Krone round baler PTO shaft သည် ထွန်စက် PTO မှ ပါဝါကို ရယူပြီး baler gearbox သို့ ပေးပို့သည် ။ CV Joint နဲ့ Telescopic Tube ပါ။ ဖဲသမားသည် လေးလံသော ပြတင်းပေါက်ကို ကောက်ကိုင်လိုက်သောအခါ သို့မဟုတ် ပက်ကျိရုပ်ကို ထိမိသောအခါ၊ လက်ကိုင်- တည်ဆောက်မှုပေါ် မူတည်၍ ပွတ်တိုက်မှု သို့မဟုတ် ဖြတ်တောက်ခြင်း သော်လည်းကောင်း — ဂီယာအုံအား ရှော့ခ်မှ ကာကွယ်ပေးသည်။

ရိုးတံကို baler မော်ဒယ်နှင့် ထွန်စက် PTO spline လွတ်လပ်စွာ လိုက်ဖက်သည်။ ဖဲသမားဘက်က ပြင်တယ်။ တစ်ဝက်၊ clutch အမျိုးအစားနှင့် tube အရှည်ကိုအကောင်အထည်ဖော်ပါ။ ထွန်စက်ဘက်မှ CV တစ်ဝက်နှင့် PTO spline ကိုပြင်သည်။ နှစ်မျိုးလုံး အစားထိုးရှပ်ကို အမိန့်မချမီ နှစ်ဖက်စလုံးကို အတည်ပြုရန် လိုအပ်သည်။

ဆက်စပ်ပတ်ပတ်လည် baler လျှောက်လွှာအတွက်, theCase IH round balers အတွက် PTO shaftစာမျက်နှာသည် မော်ဒယ်အလိုက် နှိုင်းယှဉ်နိုင်သော ဖွဲ့စည်းပုံကို အသုံးပြုသည်။ PTO shaft ၏အောက်ခြေတွင်ထိုင်နေသောဂီယာအုံများကိုအကောင်အထည်ဖော်ရန်အတွက်၊ ကြည့်ပါ။စိုက်ပျိုးရေးဂီယာပုံးအပိုင်းအခြား။

Baler မော်ဒယ်နှင့် လက်ရှိ Shaft အပိုင်းနံပါတ်ကို ပေးပို့ပါ။

Krone baler မော်ဒယ် (KR100 မှ 1800၊ 1500V၊ 1250 MC၊ 1250/1550 သို့မဟုတ် 1250/1500) နှင့် ရှိပြီးသား shaft အပိုင်းကို ပေးပို့ပါ နံပါတ် သို့မဟုတ် clutch အမျိုးအစား။ ကျွန်ုပ်တို့သည် ၎င်းအတွက် PTO ရွေးချယ်မှု၊ clutch အဆင့်သတ်မှတ်ချက်နှင့် CV အခြေခံအစိတ်အပိုင်းနံပါတ်ကို အတည်ပြုပါမည်။ တည်ဆောက်ပြီး MOQ နှင့် ထိုဖွဲ့စည်းပုံအတွက် ဦးဆောင်ချိန်ဖြင့် ကိုးကားချက်ထုတ်ပေးပါ။
