Case IH Round Balers အတွက် PTO Shaft
  • Case IH Round Balers အတွက် PTO ShaftCase IH Round Balers အတွက် PTO Shaft
  • Case IH Round Balers အတွက် PTO ShaftCase IH Round Balers အတွက် PTO Shaft

Case IH Round Balers အတွက် PTO Shaft

Case IH အဝိုင်းအတွက် PTO shaft — RB444, RB454, RB455A, RB464, RB554 နှင့် RB564, ပေါင်း RB454 Silage နှင့် RB454 Rotor Cutter မျိုးကွဲများ ပါဝင်သည်။ CAT4 နှင့် CAT5 သည် ပွတ်တိုက်မှုရှိသော clutch ဖြင့် အဆက်မပြတ်အလျင်၊ ထွန်စက်ပေါ် မူတည်၍ input spline 1.375-6 သို့မဟုတ် 1.375-21၊ ပါဝါလိုအပ်ချက် 40-100 hp (30-75 kW)။ Clutch torque သည် 1,000 N·m (CAT3/S4) မှ 1,800 N·m (CAT4/S6) သို့ ရည်ညွှန်းသည်။ သင်၏ baler မော်ဒယ်နှင့် ထွန်စက် PTO spline ကို ပေးပို့ပါ — ကျွန်ုပ်တို့သည် driveline အမျိုးအစား၊ clutch torque နှင့် shaft length ကို အတည်ပြုပြီး 24 နာရီအတွင်း စက်ရုံကိုးကားချက်ကို ပြန်ပေးပါသည်။

OEM အစားထိုးခြင်း · Case IH RB စီးရီး

Case IH Round Balers အတွက် PTO Shaft — CAT4 & CAT5 Constant Velocity Drivelines၊ 1.375-6 / 1.375-21 Spline

Round baler PTO shaft သည် နည်းလမ်းနှစ်မျိုးထဲမှ တစ်ခုဖြင့် ပျက်ကွက်သည်- universal joint သည် လှည့်ထောင့်ကို မယူနိုင်ပါ။ headland သို့မဟုတ် clutch သည် ညာဘက် torque တွင် ချော်မသွားဘဲ ဂီယာအုံသည် ရှော့ခ်ကို အစားခံရသည်။ ဒီစာမျက်နှာ Case IH RB444၊ RB454၊ RB455A၊ RB464၊ RB554 အတွက် shaft အရွယ်အစားများ၊ လိုအပ်သော ပါဝါနှင့် clutch အပိုင်းနံပါတ်များကို စာရင်းပြုစုသည် နှင့် RB564 balers များ ဖြစ်သောကြောင့် သင်အမှန်တကယ် လည်ပတ်နေသော baler model နှင့် အစားထိုး shaft ကို တွဲနိုင်ပါသည်။

Baler မော်ဒယ်များ ဖုံးအုပ်ထားသည်။

6 အခြေခံမော်ဒယ်များ RB444၊ RB454၊ RB455A၊ RB464၊ RB554၊ RB564 — ပေါင်း RB454 Silage နှင့် RB454 Rotor Cutter မျိုးကွဲများ။

Driveline အရွယ်အစားများ

CAT4/CAT5 ပွတ်တိုက်မှုရှိသော ကလစ်ဖြင့် အဆက်မပြတ် အလျင်မောင်းနှင်ခြင်း။ ထွန်စက်ပေါ် မူတည်၍ spline 1.375-6 သို့မဟုတ် 1.375-21 ထည့်သွင်းပါ။

ပါဝါလိုအပ်ချက်

မြင်းကောင်ရေ 40-100 RB444 တွင် 30 kW မှ RB454 Rotor Cutter တွင် 75 kW အထိ။ အပြည့်အစုံကို အောက်ပါဇယားတွင် ဖော်ပြထားသည်။

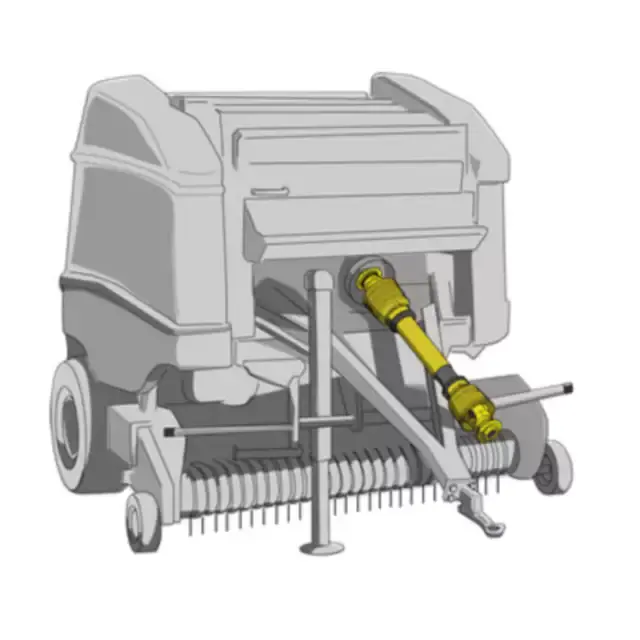

PTO shaft for Case IH round balers — constant velocity driveline with friction clutch
PTO ရှပ် တပ်ဆင်ခြင်း — စဉ်ဆက်မပြတ် အလျင်အဆစ်၊ ပွတ်တိုက်မှု clutch နှင့် 1.375-6 input yoke။

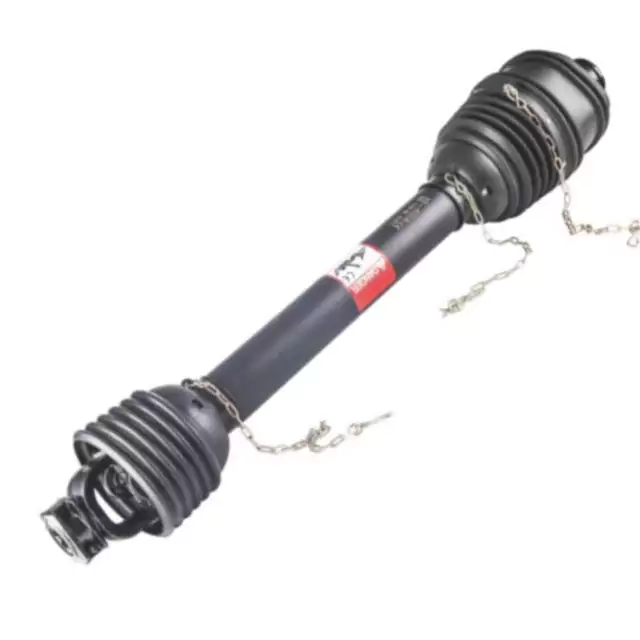

PTO shaft for Case IH round balers — clutch end and spline detail
Clutch အဆုံးနှင့် splineအသေးစိတ် — လျင်မြန်သော-yoke နှင့် shield bearing ချိတ်ဆက်မှုကို ဖြုတ်ပါ။

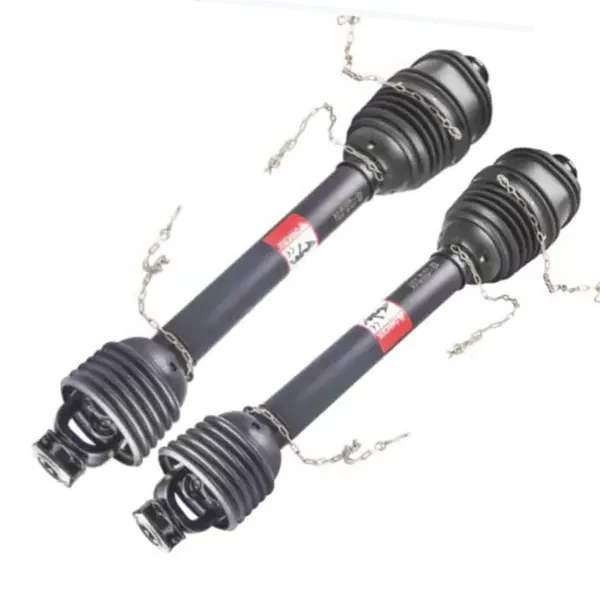

PTO shaft input yoke detail for 1.375-6 and 1.375-21 spline tractors
ထည့်သွင်းသည့် yoke ရွေးစရာများ — 1.375-6 နှင့် 1.375-21 spline၊ ထွန်စက် PTO ပင်တိုင်နှင့် ကိုက်ညီသည်။
PTO shaft friction clutch and shear bolt configuration for Case IH round balers
ပွတ်တိုက်မှု ကလစ်နှင့် ရှွန်း-ဘော့ပုံစံ ဖွဲ့စည်းမှု — ချော်ပွိုင့်သည် baler ဂီယာအုံကို ကာကွယ်ပေးသည်။

Model Table — PTO Shaft Size နှင့် Baler မှ လိုအပ်သော ပါဝါ

Case IH round baler မော်ဒယ်များ — ရှပ်အရွယ်အစားနှင့် PTO ပါဝါလိုအပ်ချက်
Baler မော်ဒယ် PTO Shaft အရွယ်အစား PTO လိုအပ်သည်၊ မြင်းကောင်ရေ (kW)
RB444 CAT4 (၃၀) ၄၀၊
RB454 CAT4 ၆၀ (၄၅)၊
RB454 Silage CAT4 ၆၅ (၄၈)၊
RB454 Rotor Cutter CAT5 (၇၅) ၁၀၀၊
RB455A CAT4 (၃၀) ၄၀၊
RB464 CAT5 ၇၀ (၅၂)၊
RB554 CAT5 ၇၀ (၅၂)၊
RB564 CAT5 ၈၀ (၆၀)၊

Case IH သည် မော်ဒယ်ပေါ်မူတည်၍ CAT4 သို့မဟုတ် CAT5 အဆက်မပြတ် အလျင်မောင်းနှင်လိုင်းများကို ပွတ်တိုက်မှုဖြင့် ကလစ်ဖြင့်ခေါ်ဆိုသည်။ RB454 Rotor Cutter သည် 100 hp (75 kW) input ပါသော CAT5 လိုအပ်သော ဤအကွာအဝေးတွင် တစ်ခုတည်းသောမျိုးကွဲဖြစ်သည် — အကယ်၍ သင်၏ထွန်စက်သည် ထိုပုံအောက်တွင်ရှိပြီး၊ မှာယူမှုမပြုမီ baler တည်ဆောက်မှုကို အတည်ပြုပါ။

Constant velocity PTO shaft part number reference for Case IH round balers
စဉ်ဆက်မပြတ်အလျင် PTO ရည်ညွှန်းချက် — CAT3 မှ CAT5၊ 540 နှင့် 1000 rpm အခြေခံအစိတ်အပိုင်းနံပါတ်များ။

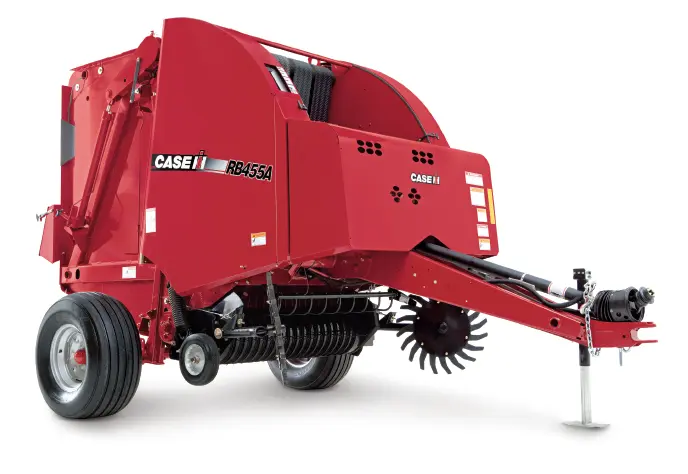

PTO shaft installed on a round baler in field operation
ကွင်းပြင်တပ်ဆင်ခြင်း — baler input တွင် shaft angle နှင့် shield clearance ။

Constant Velocity PTO နှင့် Clutch အပိုင်းနံပါတ်များ

အဆက်မပြတ်အလျင် PTO — အမျိုးအစားအလိုက် အစိတ်အပိုင်းနံပါတ်များနှင့် ထွန်စက် spline
CV PTO ထွန်စက် Spline အခြေခံအပိုင်းနံပါတ်
CAT3/540 ၁.၃၇၅-၆ 71R4121UCW07000
CAT4/540 ၁.၃၇၅-၆ 71R6121UCW07000
CAT4/1000 ၁.၃၇၅-၂၁ 71R6121UCW08000
CAT5/540 ၁.၃၇၅-၆ 71R8121UCW07000
CAT5/1000 ၁.၃၇၅-၂၁ 71R8121UCW08000
1.375-6 spline ထည့်သွင်းမှုအတွက် FT ပွတ်တိုက်မှု လက်ကိုင်များ
Universal Size ရုန်းအား (N·m) အပိုင်းနံပါတ်
CAT3/S4 ၁၀၀၀ 6QE344901R
CAT3/S4 ၁၀၀၀ 635E41203R
CAT4/S6 ၁၈၀၀ 663H53403R
CAT5/S8 ၁,၄၅၀ 6LM453003R

အထက်ဖော်ပြပါ အစိတ်အပိုင်းနံပါတ်များသည် ရိုးတံကို ဗာလာနှင့် ထွန်စက်ပေါင်းစပ်ခြင်းအတွက် ရည်ညွှန်းအချက်များဖြစ်သည်။ မင်းရဲ့ baler သည် မတူညီသောအကောင်အထည်ဖော်မှုတစ်ဝက်ကိုအသုံးပြုသည် သို့မဟုတ် လယ်ထွန်စက်တိုင်သည် 1.750-20 spline ဖြစ်ပြီး၊ မော်ဒယ်ကို ပေးပို့ပြီး ကျွန်ုပ်တို့သည် မှန်ကန်သောပေါင်းစပ်မှုကို အတည်ပြုပါ။ ပိုကျယ်တယ်။အဝိုင်းညှပ်များအတွက် PTO ရိုးတံrange သည် အခြားသော baler အမှတ်တံဆိပ်များကိုလည်း အကျုံးဝင်ပါသည်။

Shaft သည် အံဝင်ခွင်ကျဖြစ်ပြီး ကြာရှည်ခံခြင်း ရှိ၊ မရှိ ဆုံးဖြတ်သည်

  1. driveline အမျိုးအစားကို baler model နှင့် ယှဉ်ပါ။

    CAT4 နှင့် CAT5 သည် ဤအကွာအဝေးတွင် လဲလှယ်၍မရပါ။ RB444၊ RB454 နှင့် RB455A သည် CAT4 ကိုလည်ပတ်သည်။ RB464၊ RB554 နှင့် RB564 သည် CAT5 ကိုအသုံးပြုသည်။ RB454 Rotor Cutter သည်လည်း CAT5 လိုအပ်ပါသည်။ CAT4 shaft ကို baler နှင့် တပ်ဆင်ခြင်း။ CAT5 ခေါ်ဆိုမှုများသည် အချိန်မတန်မီ ကျရှုံးမှုအများစုဖြစ်သည့် headland angle တွင် အဆစ်အဆင့်သတ်မှတ်မှုအောက်မှ ထွက်သွားပါသည်။ စတင်ပါ။

  2. ဖြတ်စက်ကိုမဟုတ်ဘဲ လယ်ထွန်စက်နှင့် ပေါင်းထည့်သည့် spline ကို တွဲပါ။

    ဗန်ဒါအခြမ်းကို အကောင်အထည် ဖော်ခြင်းဖြင့် ပြုပြင်ထားသော်လည်း ထွန်စက်ဘက်သည် သင်အသုံးပြုနေသည့် ထွန်စက်ပေါ်တွင် မူတည်ပါသည်။ 1.375-6 သည် ဘုံ 540 rpm ဆောင်းပါးတိုဖြစ်သည်။ 1.375-21 သည် 1000 rpm stub ဖြစ်သည်; 1.750-20 သည် ပိုမြင့်သော ပါဝါပေါ်တွင် ပေါ်လာသည်။ လယ်ထွန်စက်များ။ ထွန်စက်မော်ဒယ်နှင့် PTO ဆောင်းပါးတိုဓာတ်ပုံကို ပေးပို့ခြင်းသည် မည်သည့်ထမ်းပိုးနှင့် အံကိုက်ဖြစ်ကြောင်း အတည်ပြုရန် အမြန်ဆုံးနည်းလမ်းဖြစ်သည်။ အကယ်၍ သင်သည် implement drive ကို အပ်ဒိတ်လုပ်နေပါက၊PTO ရှပ်အမျိုးအစားအစုံအလင်အတွက်

  3. ထွန်စက်သို့မဟုတ်ဘဲ ပွတ်တိုက်နေသော ကလစ်ကို ဗယ်ဗာသို့ တပ်ဆင်ပါ။

    baler ဂီယာအုံသည် shock load မခံယူမီ ပွတ်တိုက်မှုရှိသော clutch သည် ချော်ရန်ရှိနေပါသည်။ clutch set အရမ်းမြင့်တယ်။ ရှော့ခ်ကို ဂီယာဘောက်စ်သို့ တည့်တည့် ပို့ပါမည်။ နိမ့်လွန်းသည် ၊ ပုံမှန် ချိန်နေစဉ်အတွင်း ချော်ထွက်သွားသည်။ FT အထက်တွင်ရှိသော clutch table သည် universal size per reference torque ကိုပေးသည် — CAT3/S4 အတွက် 1,000 N·m၊ 1,800 N·m CAT5/S8 အတွက် CAT4/S6 နှင့် 1,450 N·m

  4. ခေါင်းရင်းတွင် ရှပ်ထောင့်နှင့် အကာအကွယ်ကို စစ်ဆေးပါ။

    အဆက်မပြတ်အလျင်အဆစ်သည် စံ universal joint ထက် ပိုကြီးသော လှည့်ထောင့်ကို ခံနိုင်ရည်ရှိသော်လည်း ဒိုင်း၊ လော့ခ်အပြည့်ဖြင့် ရှင်းလင်းရန် လိုအပ်နေသေးသည်။ အကယ်၍ ရိုးတံအောက်ခြေမှ ထွက်ပါက သို့မဟုတ် ဒိုင်းသည် အဆိုပါရှိ အံဆွဲဘားကို ဆက်သွယ်ပါ။ headland သည် အဆင့်သတ်မှတ်ချက်မခွဲခြားဘဲ အစောပိုင်းတွင် ပျက်ကွက်မည်ဖြစ်သည်။ အပေါ်ကပုံက ပစ်မှတ်ထောင့်ကို ပြထားတယ်။ baler ထည့်သွင်းခြင်း။ အခြားထုတ်လုပ်သူများထံမှ baler များအတွက်, theKrone round balers အတွက် PTO ရှပ်စာမျက်နှာသည် တူညီသော ရည်ညွှန်းချက်များကို စာရင်းပြုစုထားသည်။

သင်၏ Baler မော်ဒယ်နှင့် ထွန်စက် PTO Spline ကို ပေးပို့ပါ။

ဗယ်လာမော်ဒယ် (RB444 မှ RB564) နှင့် ထွန်စက် PTO ပင်တိုင် (1.375-6၊ 1.375-21 သို့မဟုတ် 1.750-20) ကို ပြောပြပါ။ ကျွန်တော်တို driveline အမျိုးအစား၊ clutch torque နှင့် shaft length ကို အတည်ပြုပြီး စက်ရုံမှ တိုက်ရိုက်ကိုးကားချက်ကို ပြန်ပို့ပေးပါ - များသောအားဖြင့် 24 နာရီအတွင်း။ စိတ်ကြိုက် အရှည်များနှင့် ဒိုင်းဖွဲ့စည်းပုံများကို ရရှိနိုင်ပါသည်။ အကယ်၍ သင်အကောင်အထည်ဖော်ပါက a ကိုအသုံးပြုသည်။ ပုံမှန်မဟုတ်သော ဂီယာဘောက်စ်၊စိုက်ပျိုးရေးဂီယာပုံးအပိုင်းအခြားလည်း သက်ဆိုင်နိုင်ပါသည်။
