ခရုပတ် Bevel ဂီယာ

Raydafon သည် တရုတ်နိုင်ငံ၊ Ningbo ရှိ ၎င်း၏ကိုယ်ပိုင်စက်ရုံတွင် ညာဘက်ထောင့်ဒရိုက်များအတွက် ခရုပတ်အ bevel ဂီယာများကို ထုတ်လုပ်ပါသည်။ ကွေးသွားသောသွားမျဉ်းသည် အချိန်တိုင်းတွင် သွားနှစ်ချောင်း သို့မဟုတ် နှစ်ခုထက်ပိုသော အဆက်အသွယ်ကို ထိန်းထားသောကြောင့် drive သည် အရွယ်အစားတူ bevel တွဲတစ်ခုထက် ပိုမိုချောမွေ့စွာ အလုပ်လုပ်ပြီး ၎င်း၏အတိုင်းအတာအတွက် torque ပိုမိုသယ်ဆောင်သည်။ ISO၊ DIN၊ ANSI၊ JIS သို့မဟုတ် BS အထိ တိကျသောအဆင့် DIN6 မှ DIN9 အထိ တိကျသောအဆင့်များနှင့်အတူ M3 မှ M12 မှ ပုံမှန် module များကို လုပ်ဆောင်သည်။ သတ္တုစပ်သံမဏိ၊ C45၊ သံမဏိ၊ ကြေးဝါ၊ ကြေးနီ၊ အလူမီနီယမ် နှင့် POM တို့သည် မျက်နှာပြင်ကို ဇင့်နှင့် နီကယ်ဖြင့် အနက်ရောင်အောက်ဆိုဒ်၊ Geomet နှင့် Dacromet အထိ ကုသပေးသည့် ပစ္စည်းများ ပါဝင်သည်။ ပင်နီယံအား ညာဘက်ထောင့်တစ်ခုတည်းတွင် ကြီးမားသောအချိုးအစားကို လျှော့ချနိုင်ပြီး မြင့်မားသောတိကျမှုအဆင့်များအတွက် အပူကုသမှုပြီးနောက် သွားဖုံးများကို မြေသားထားနိုင်သည်။ Gears များကို မပို့ဆောင်မီ အဆက်အသွယ်ပုံစံဖြင့် ကိုက်ညီသောအတွဲများအဖြစ် ပံ့ပိုးပေးပါသည်။ သင်၏ပုံသို့မဟုတ်နမူနာကို 24 နာရီအတွင်း quotation အတွက်ပေးပို့ပါ။

Spiral Bevel Gear — Curved-Tooth Right-Angle Drive၊ M3 မှ M12

ခရုပတ် bevel ဂီယာသည် အခြားအရာများထက် ချောမွေ့မှုနှင့် ခံနိုင်အား ပိုမိုအရေးကြီးသောအခါတွင် ညာဘက်ထောင့်ဂီယာရွေးချယ်မှုဖြစ်သည်။ ကွေးသွားသောသွားလိုင်းများသည် အချိန်တိုင်းတွင် သွားနှစ်ချောင်း သို့မဟုတ် နှစ်ခုထက်ပိုသော အဆက်အသွယ်ကို ထိန်းထားနိုင်သောကြောင့် drive သည် ငြိမ်သက်စွာ လည်ပတ်နိုင်ပြီး၊ ညီညာစွာ အသုံးပြုနိုင်ကာ အရွယ်အစားတူ bevel တစ်စုံထက် ပို၍ဝန်ကို သယ်ဆောင်သည်။ Raydafon သည် ဤဂီယာများကို တရုတ်နိုင်ငံ Ningbo ရှိ ၎င်း၏ကိုယ်ပိုင်စက်ရုံတွင် ဖြတ်တောက်ကာ အပူပေးကာ ကြိတ်ချေသည်။

အနည်းဆုံး သွား ၅ ချောင်းpinion တွင် ကြီးမားသော အဆင့်တစ်ခုတည်း အချိုးများကို ခွင့်ပြုသည်။
DIN6 – DIN9တိကျသောအဆင့်များ၊ တောင်းဆိုမှုအပေါ်အခြေခံသည်။
M3 – M12Standard modules များ၊ အခြားပုံဆွဲရန်

ဒီဇိုင်းဆင်ခြင်တုံတရား

ဖြောင့် Bevel Gear အစား Spiral Bevel Gear ကို ဘာကြောင့် ရွေးချယ်တာလဲ။

နှစ်ခုကြားက ကွာခြားချက်က သွားစည်းထဲမှာ လုံးလုံးလျားလျားပါပဲ။ ဖြောင့်တန်းသော ဂီယာတစ်ခု၏ သွားများသည် အလျားလိုက် လည်ပတ်နေသဖြင့် သွားတစ်ချောင်းစီသည် ၎င်း၏ အကျယ်အဝန်းကို တစ်ပြိုင်နက်တည်းတွင် ပေါင်းစပ်လိုက်သည် — သွားတစ်ချောင်းချင်းစီတွင် ရုတ်တရက် အကျိုးသက်ရောက်မှုတစ်ခု။ ခရုပတ် bevel ဂီယာ၏သွားများသည် မျဉ်းကွေးပေါ်တွင် ဖြတ်ထားသောကြောင့် အဆက်အသွယ်သည် သွား၏တစ်ဖက်မှအစပြုကာ ဇစ်ပိတ်လိုက်သည့်အတိုင်း အခြားတစ်ဖက်သို့ ပျံ့နှံ့သွားပါသည်။ ဤဂျီဩမေတြီပြောင်းလဲမှုတစ်ခုတည်းသည် အောက်ပါအားသာချက်တိုင်းအတွက် တာဝန်ရှိသည်။

ခရုပတ် bevel ဂီယာ

  • သွားနှစ်ချောင်း သို့မဟုတ် ထို့ထက်ပိုသော သွားများသည် အချိန်တိုင်း ဝန်ကို မျှဝေသည်၊၊ ထပ်နေသောကိန်းဂဏန်းသည် ပိုမြင့်သောကြောင့် ဖြစ်သည်။
  • သက်ရောက်မှုအစား ဖြည်းဖြည်းချင်း ထိတွေ့ဆက်ဆံနိုင်သောကြောင့် လည်ပတ်နေသည့် ဆူညံသံသည် သိသိသာသာ နည်းပါးသည်။
  • ရှည်လျားသော အဆက်အသွယ်လိုင်းကို ဖြတ်၍ အဆက်အသွယ် ဖိအားများ ပျံ့နှံ့စေပြီး ယူနီဖောင်းကို ပိုမိုဝတ်ဆင်ပေးသည်။
  • Pinion သည် အဆင့်တစ်ခုတွင် ကြီးမားသောအချိုးအစားကို ပေးစွမ်းနိုင်ပြီး သွား 5 ချောင်းအထိ ပြေးနိုင်သည်။
  • ဖြတ်စက်ခေါင်းအချင်းဝက်မှတဆင့် အဆက်အသွယ်ပုံစံကို ချိန်ညှိနိုင်ပြီး ကြိတ်ခြင်းဖြင့် ပိုမိုတိုးတက်စေနိုင်သည်။
  • ရှပ်ဝက်ဝံများကို သယ်ဆောင်ရန် ရွေးချယ်ရမည့် axial force ကို ထုတ်လုပ်သည်။

အဖြောင့် bevel ဂီယာ

  • သွားတစ်ချောင်းသည် ထိတွေ့ဆက်ဆံချိန်တွင် ဝန်အပြည့်ကို သယ်ဆောင်သည်။
  • သွားတစ်ချောင်းချင်းစီကို သက်ရောက်မှုက ဆူညံသံနဲ့ တုန်ခါမှုကို ပိုဖြစ်စေပါတယ်။
  • ဒေသတွင်း ထိတွေ့မှု ဖိအား မြင့်မားသောကြောင့် ဝတ်ဆင်ခြင်းသည် အာရုံစူးစိုက်မှု အားကောင်းစေပါသည်။
  • ပင်နီယံတွင် လက်တွေ့ကျသော အနည်းဆုံး သွားအရေအတွက်သည် ပိုများပြီး အဆင့်တစ်ဆင့် အချိုးကို ကန့်သတ်ထားသည်။
  • ဖြတ်ရန် ရိုးရှင်းပြီး စျေးသက်သာသည်၊ မြန်နှုန်းနိမ့်၊ ဆူညံမှုနည်းသော drives များနှင့် ကိုက်ညီပါသည်။
  • axial force ကိုထုတ်ပေးခြင်းမရှိသောကြောင့် bearing ရွေးချယ်မှုသည်ပိုမိုရိုးရှင်းပါသည်။

ဒီဇိုင်းဆွဲရန် ထိုက်တန်သော အချက်တစ်ချက်သွားကြိုးသည် helicalဖြစ်သောကြောင့်၊ ခရုပတ် bevel ဂီယာသည် shaft တစ်လျှောက် axial thrust ကိုထုတ်ပေးသည်။ ၎င်းသည် ချို့ယွင်းချက်မဟုတ်ပါ - ၎င်းသည် ချောမွေ့သော စေ့စပ်ညှိနှိုင်းမှု၏ စျေးနှုန်းဖြစ်သည်။ ၎င်းကိုယူရန် ဝက်ဝံများကို ရွေးချယ်ရမည်ဖြစ်သောကြောင့် အဘယ်ကြောင့်ဆိုသော် ခရုပတ် bevel အတွဲကို ဖြောင့် bevel အတွဲအတွက် drop-in အစားထိုးအဖြစ်မဟုတ်ဘဲ shaft နှင့် bearing arrangement နှင့်အတူ ပုံမှန်အားဖြင့် သတ်မှတ်ထားသည်။

သတ်မှတ်ချက်များ

Spiral Bevel Gear Specifications နှင့် ရရှိနိုင်သော ရွေးချယ်မှုများ

  • မော်ဒယ်နံပါတ် (module)M3, M4, M5, M8, M12 နှင့်အခြားအရာများ
  • သွားပုံစံခရု (ကွေးသွားတစ်လိုင်း)၊ ညာထောင့်မောင်း
  • အနည်းဆုံး pinion သွားအရေအတွက်၅ ချောင်း
  • တိကျမှုအဆင့်များDIN6၊ DIN7၊ DIN8၊ DIN9
  • စံနှုန်းများISO, DIN, ANSI, JIS, BS နှင့် စံ/မညီ ပုံဆွဲရန်
  • ပစ္စည်းများအလွိုင်းသံမဏိ၊ C45 သံမဏိ၊ သံမဏိ၊ ကြေးဝါ၊ ကြေးနီ၊ အလူမီနီယမ်၊ POM
  • သွားများပြုပြင်ခြင်း။ကြိတ်ထားသော၊ မာကျောသော သို့မဟုတ် မြေပြင် (ပိုမိုတိကျသောအဆင့်များအတွက် အသုံးပြုသောကြိတ်ခြင်း)
  • စာနာထောက်ထားမှုအင်္ဂါရပ်နှင့်တိကျမှုအဆင့်ပေါ်မူတည်ပြီး 0.001 မီလီမီတာ – 0.1 မီလီမီတာ
  • မျက်နှာပြင်ကုသမှုဇင့်-ချထားသော၊ နီကယ်-ချထားသော၊ passivation၊ oxidation၊ anodization၊ Geomet၊ Dacromet၊ black oxide၊ phosphatizing၊ powder coating၊ electrophoresis
  • အပိုလုပ်ငန်းများပစ်ခတ်မှု ၊ သဲဖြင့် ဖောက်ထုတ်ခြင်း ၊ အပူကုသမှု ၊ annealing ၊ tempering ၊ polishing ၊
  • ထုပ်ပိုးခြင်း။ပလပ်စတစ်အိတ်နှင့် ပုံး သို့မဟုတ် သစ်သားအိတ်
  • ငွေပေးချေမှုစည်းကမ်းချက်များT/T၊ L/C
  • ထုတ်လုပ်မှု ဦးဆောင်ချိန်နမူနာများအတွက် အလုပ်ရက် 20၊ အစုလိုက်အတွက် 25 ရက်
  • နမူနာများနမူနာစျေးနှုန်း USD 2-100; နမူနာဖောက်သည်မှပေးဆောင်သောအမြန်ကုန်စည်ပို့ဆောင်ရေး

သတ်မှတ်ချက်စာရွက်အပြည့်အစုံ။ အတန်းတိုင်းကိုဖတ်ရန် မိုဘိုင်းစက်ပစ္စည်းပေါ်ရှိ ဇယားကို ဘေးတိုက်ရွှေ့ပါ။

ကုသိုလ်ကံ သတ်မှတ်ချက်
မော်ဒယ်နံပါတ် M3၊ M4၊ M5၊ M8၊ M12 စသဖြင့်
ပစ္စည်း ကြေးဝါ၊ C45 သံမဏိ၊ သံမဏိ၊ ကြေးနီ၊ POM၊ အလူမီနီယမ်၊ အလွိုင်းနှင့် အခြားအရာများ
စံ ISO, DIN, ANSI, JIS, BS နှင့် စံမမီ
တိကျမှု DIN6၊ DIN7၊ DIN8၊ DIN9
သွားများကုသခြင်း။ မာကျောသော၊ ကြိတ်သို့မဟုတ်မြေ
စာနာထောက်ထားမှု အင်္ဂါရပ်နှင့် သတ်မှတ်ထားသော တိကျမှုအဆင့်ပေါ်မူတည်၍ 0.001 mm – 0.01 mm – 0.1 mm
မျက်နှာပြင်ကုသမှု ဇင့်-ချထားသော၊ နီကယ်-ချထားသော၊ passivation၊ oxidation၊ anodization၊ Geomet၊ Dacromet၊ black oxide၊ phosphatizing၊ powder coating၊ electrophoresis
ပြီးအောင် ပစ်ခတ်မှု ၊ သဲဖြင့် ဖောက်ထုတ်ခြင်း ၊ အပူကုသမှု ၊ annealing ၊ tempering ၊ polishing ၊
ပစ္စည်းများထုပ်ပိုးခြင်း။ ပလပ်စတစ်အိတ်နှင့် ပုံး သို့မဟုတ် သစ်သားထုပ်ပိုးခြင်း။
ငွေပေးချေမှုစည်းကမ်းချက်များ T/T၊ L/C
ထုတ်လုပ်မှု ဦးဆောင်ချိန် နမူနာအတွက် အလုပ်ရက် 20၊ အစုလိုက်အတွက် 25 ရက်
နမူနာများ နမူနာစျေးနှုန်းအကွာအဝေး USD 2-100။ ဖောက်သည်မှပေးဆောင်သောအမြန်ကုန်စည်နမူနာ။
လျှောက်လွှာ အလိုအလျောက်ထိန်းချုပ်သည့်စက်များ၊ ဆီမီးကွန်ဒတ်တာလုပ်ငန်း၊ အထွေထွေစက်မှုစက်ပစ္စည်းများ၊ ဆေးဘက်ဆိုင်ရာကိရိယာများ၊ နေစွမ်းအင်သုံးကိရိယာများ၊ စက်ကိရိယာများ၊ ပါကင်စနစ်များ၊ မြန်နှုန်းမြင့်ရထားနှင့် လေကြောင်းပို့ဆောင်ရေးကိရိယာများနှင့် အလားတူ၊

သည်းခံမှုနှင့် တိကျမှုအကြောင်း-ဤဇယားရှိ ကိန်းဂဏန်းများသည် အာမခံတန်ဖိုးတစ်ခုတည်းမဟုတ်ဘဲ ထုတ်ကုန်မိသားစုတစ်ခုလုံးရှိ အပိုင်းအခြားတစ်ခုဖြစ်သည်။ သည်းခံနိုင်စွမ်းသည် တိုင်းတာသည့်အင်္ဂါရပ်၊ မော်ဂျူးနှင့် သင်သတ်မှတ်ထားသော တိကျသောအဆင့်အပေါ် မူတည်သည် — DIN6 မြေပြင်ဂီယာသည် DIN9 ကြိတ်စက်ထက် ပိုမိုတင်းကျပ်သောကန့်သတ်ချက်များကို ထိန်းထားသည်။ သင်၏ တပ်ဆင်မှု ၏ တုံ့ပြန်မှု နှင့် ထိတွေ့မှု ပုံစံ လိုအပ်ချက် ကို ပြောပြပါ၊ သင့် ဂီယာ လိုအပ်ချက် သည် မည်သည့် အဆင့် နှင့် လုပ်ဆောင် ရမည် ကို အတည်ပြု ပေးပါမည်။

ကုန်ထုတ်လုပ်ငန်း

Spiral Bevel Gear အရည်အသွေးကို ကျွန်ုပ်တို့ ဘယ်လိုထုတ်လုပ်ပြီး ထိန်းချုပ်မလဲ။

ခရုပတ် bevel ဂီယာများသည် ကောင်းစွာထုတ်လုပ်ရန် အခက်ခဲဆုံးသော ဂီယာအမျိုးအစားများထဲမှ ဖြစ်သောကြောင့် သွားဖုံးများသည် ဖြတ်လိုက်ရုံသာမဟုတ်ဘဲ ကွေးညွှတ်ထားသော မျက်နှာပြင်တစ်ခုဖြစ်သောကြောင့် ဖြစ်သည်။ အမှာစာတိုင်းတွင် ကျွန်ုပ်တို့လုပ်ဆောင်သည့် လုပ်ငန်းစဉ်သည် တမင်တဆင့်စီ လုပ်ဆောင်သည်- အဆင့်တစ်ခုစီကို အပြီးသတ်ပြီး နောက်တစ်ခုမစတင်မီ စစ်ဆေးပြီးဖြစ်သောကြောင့် နောက်ဆုံးစည်းဝေးပွဲထက် ၎င်းကို ဖန်တီးသည့်အဆင့်တွင် ပြဿနာတစ်ခု ဖမ်းမိပါသည်။

အလွတ်ပြင်ဆင်မှု

ရုပ်ပုံတွင် အရာဝတ္ထုကို ရွေးချယ်ထားပြီး နောက်ပိုင်းတွင် လုပ်ဆောင်မှုတိုင်းကို ရည်ညွှန်းသည့် တပ်ဆင်ထားသော မျက်နှာများနှင့် ဖောက်ထွင်းမြင်နိုင်ရန် အကွက်ကို လှည့်ကာ မျက်နှာမူထားသည်။

ဂီယာဖြတ်တောက်ခြင်း။

လိုအပ်သော ခရုပတ်ထောင့်နှင့် အဆက်အသွယ်ပုံစံကို ထုတ်လုပ်ပေးသည့် ညှပ်ခေါင်းအချင်းဝက်ကို အသုံးပြု၍ ခရုပတ်အ bevel ဂီယာဖြတ်စက်တွင် သွားဖုံးများကို ထုတ်ပေးပါသည်။

အပူကုသမှု

Case hardening သည် သွား၏မျက်နှာပြင် မာကျောမှုကို မြှင့်တင်ပေးကာ core သည် ထိခိုက်မှုအား စုပ်ယူရန် လုံလောက်စွာ ခိုင်မာနေချိန်တွင် သွား-မျက်နှာပြင် မာကျောမှုကို မြှင့်တင်ပေးပါသည်။

သွားကြိတ်ခြင်း။

ပိုမိုတိကျသောအဆင့်ကို သတ်မှတ်သည့်အခါ၊ ပုံပျက်ခြင်းကို ပြုပြင်ရန်နှင့် အဆက်အသွယ်ဧရိယာနှင့် မျက်နှာပြင်ကို ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ရန် အပူကုသမှုပြီးနောက် အလံကို မြေသားထားသည်။

ဆက်သွယ်ရန်ပုံစံစစ်ဆေးပါ။

အတွဲအား အမှတ်အသားပါသော ဒြပ်ပေါင်းပါရှိသော စမ်းသပ်တူးစင်တစ်ခုတွင် လုပ်ဆောင်ထားသောကြောင့် အဆက်အသွယ်ပုံစံ အနေအထား၊ ပုံသဏ္ဍာန်နှင့် အရွယ်အစားကို အတွဲကို မထုတ်မီ ပုံဆွဲခြင်းနှင့် ယှဉ်၍ စစ်ဆေးနိုင်သည်။

စစ်ဆေးခြင်းနှင့်ထုပ်ပိုးခြင်း။

စည်းဝေးပွဲအတွက် အရေးကြီးသည့်အင်္ဂါရပ်များကို အပြီးသတ်စစ်ဆေးပါ၊ ထို့နောက် တင်ပို့မှုအတွက် အကာအကွယ်ထုပ်ပိုးခြင်း—ပလပ်စတစ်အိတ်နှင့် ပုံးပုံး သို့မဟုတ် ပိုကြီးသောအစုံများအတွက် သစ်သားအိတ်တစ်ခု။

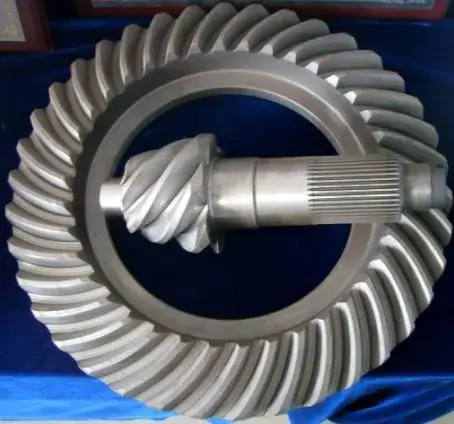

Spiral bevel gear with curved tooth flanks produced by Raydafon
ထုတ်ပေးသော ကွေးသွားသော နံပြားများဖြင့် ခရုပတ်အစောင်းများ။

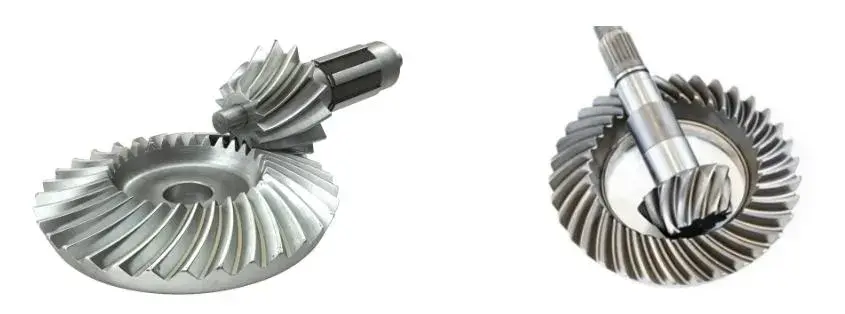

Spiral bevel gear pair showing matched contact pattern and mounting faces
လိုက်ဖက်သော ဂီယာအတွဲ — အဆက်အသွယ်ပုံစံနှင့် တပ်ဆင်ထားသော မျက်နှာများ။
Spiral bevel gear tooth flank detail after grinding
ကြိတ်ပြီးနောက် သွားတစ်ဖက်ကို အသေးစိတ်။
Spiral bevel gear inspection and measurement before packing
ထုပ်ပိုးခြင်းမပြုမီ နောက်ဆုံးအတိုင်းအတာ စစ်ဆေးခြင်း။
Spiral bevel gear set prepared for export packing
ပို့ကုန်ထုပ်ပိုးရန်အတွက် ပြင်ဆင်ထားသော ဂီယာအစုံ။

အဓိက အားသာချက်များ

ထုတ်ကုန်အင်္ဂါရပ်များ

ချောမွေ့စွာ ပြေးနိုင်ပြီး ဆူညံသံနည်းသည်။

သွားစည်းသည် ကွေးနေသောကြောင့်၊ အနည်းဆုံး သွားနှစ်ချောင်းသည် တစ်ချိန်တည်းတွင် ကွက်ကွက်ဖြစ်နေပြီး ဘေးတစ်ဖက်မှ အဆက်အသွယ်ကို ဖြတ်၍ ဝန်ကို သွားတစ်ချောင်းမှ နောက်တစ်ခုသို့ လွှဲပြောင်းပေးသည်။ ဖြောင့် bevel ဂီယာကြောင့် အကျယ်တဝင့်သက်ရောက်မှု တစ်ခဏမျှမရှိပါ၊ ထို့ကြောင့် တုန်ခါမှုနှင့် ဆူညံသံများ သိသိသာသာကျဆင်းသွားသည်—၎င်းသည် ဆူညံသံကို ထိန်းချုပ်သည့် စံရွေးချယ်မှုဖြစ်သည့်၊ စက်ကိရိယာဗိုင်းလိပ်များမှ ခရီးသည်တင်ယာဉ် axles အထိ စံရွေးချယ်မှုဖြစ်စေသည်။

မြင့်မားသောဝန်ခံနိုင်စွမ်းနှင့်ပင်ဝတ်ဆင်

helix angle သည် ထပ်နေသော coefficient ကို မြှင့်တင်ပေးသည်၊ ဆိုလိုသည်မှာ သွားများသည် ဝန်ပို၍ မျှဝေကြပြီး ဘေးတစ်ဖက်စီရှိ ထိတွေ့မှုဖိအားသည် နိမ့်ပါသည်။ ပိုရှည်သော အဆက်အသွယ်မျဉ်းဖြင့် ပေါင်းစပ်ထားသော ဖိအားအောက်ပိုင်းသည် သွားမျက်နှာပြင်တစ်လျှောက် ညီညာစွာ ပျံ့နှံ့သွားပြီး ၎င်းကို အစေးမျဉ်းအနီးတွင် အာရုံစိုက်ထားမည့်အစား သွားမျက်နှာပြင်တစ်လျှောက် ပိုမိုညီညာစွာ ၀တ်ဆင်သည်။ လက်တွေ့ရလဒ်မှာ ၎င်း၏အရွယ်အစားအတွက် ပိုမိုလေးလံသော torque ကိုသယ်ဆောင်ပြီး ၎င်း၏တိကျမှုကို ဆက်တိုက်လုပ်ဆောင်မှုအောက်တွင် ကြာရှည်ထိန်းထားနိုင်သည့် လက်တွေ့ရလဒ်ဖြစ်သည်။

အဆင့်တစ်ခုတွင် ကျယ်ပြန့်သောအချိုးအကွာအဝေး

ခရုပတ် bevel အတွဲ၏ pinion ကို အံသွားငါးချောင်းခန့်ဖြင့် ဖြတ်နိုင်ပြီး၊ နှစ်ခုထက် ညာထောင့်အဆင့်တစ်ခုတွင် ကြီးမားသောလျှော့ချမှုအချိုးကို ရရှိနိုင်မည်ဖြစ်သည်။ စက်ဒီဇိုင်နာတစ်ဦးအတွက် အစိတ်အပိုင်းအနည်းငယ်၊ ပိုတိုသောအိမ်ရာနှင့် စုဆောင်းမှုနည်းသော တုံ့ပြန်မှုနည်းသောကြောင့် ဤသွားပုံစံသည် ကျစ်လစ်သော ညာထောင့်ဂီယာယူနစ်များတွင် မကြာခဏဆိုသလို ပေါ်နေပါသည်။

ဆက်သွယ်မှုပုံစံကို ပြုပြင်နိုင်သည်။

ညှပ်ခေါင်းအချင်းဝက်ဖြင့် နံစောင်းကွေးကောက်ခြင်းကို သတ်မှတ်ထားသောကြောင့်၊ အဆက်အသွယ်ပုံစံကို ဖြတ်တောက်သည့်အဆင့်တွင် ရွှေ့ကာ ပြုပြင်နိုင်ပြီး အပူကုသမှုပြီးနောက် ကြိတ်ခြင်းဖြင့် ပိုမိုတိုးတက်ကောင်းမွန်စေပါသည်။ သွားများ အမှန်တကယ်ထိမိသည့်နေရာကို ထိန်းချုပ်ခြင်းသည် လများအတွင်း ညည်းတွားမြည်သံနှင့် တွင်းပေါက်တစ်ခုမှ နှစ်ပေါင်းများစွာ ငြိမ်သက်စွာလည်ပတ်နေသော ဂီယာအစုံကို ပိုင်းခြားပေးသည့်အရာဖြစ်ပြီး ၎င်းသည် ပုံဆွဲခြင်းတစ်ခုတည်းတွင်မဟုတ်ဘဲ စက်နှင့်အော်ပရေတာပေါ်တွင်မူတည်သည့် စွမ်းရည်တစ်ခုဖြစ်သည်။

တာဝန်နှင့်ကိုက်ညီစေရန် ပစ္စည်းများနှင့် မျက်နှာပြင် ကုသမှုများ

တူညီသော သွားများ ဂျီသြမေတြီကို မြင့်မားသော torque drives များအတွက် အလွိုင်းစတီး၊ C45 သို့မဟုတ် သံမဏိစတီးလ်များ နှင့် ပိုမိုပေါ့ပါးသော သို့မဟုတ် သံလိုက်မဟုတ်သော အသုံးချမှုများအတွက် ကြေးဝါ၊ ကြေးနီ၊ အလူမီနီယမ် သို့မဟုတ် POM တို့ကို ထုတ်လုပ်နိုင်သည်။ ထို့နောက် ပတ်ဝန်းကျင်နှင့် လိုက်လျောညီထွေဖြစ်စေမည့် မျက်နှာပြင် ကုသမှုကို ရွေးချယ်သည် — ဇင့် သို့မဟုတ် နီကယ်ပလပ်စတစ်၊ အနက်ရောင်အောက်ဆိုဒ်၊ ချေးယူမှုကာကွယ်ရန်အတွက် Geomet သို့မဟုတ် Dacromet၊ အလူမီနီယံအတွက် anodization၊ အမှုန့်အပေါ်ယံပိုင်း သို့မဟုတ် electrophoresis အသွင်အပြင်နှင့် ထပ်လောင်းကြာရှည်ခံမှုအတွက် ရွေးချယ်သည်။

အသုံးချမှု

Spiral Bevel Gears အသုံးပြုသည့်နေရာ

မည်သည့်နေရာတွင်မဆို အမှန်တကယ် torque သယ်ဆောင်ပြီး တိတ်ဆိတ်နေချိန်တွင် 90 ဒီဂရီ ကွေ့ရန် လိုအပ်သည်-

  • စက်ကိရိယာများ— spindle drives၊ indexing heads နှင့် feed ယန္တရားများ
  • မော်တော်ကားနှင့် သယ်ယူပို့ဆောင်ရေး- ဆူညံသံနိမ့်၊ ဝန်အားမြင့်မားသော ညာထောင့်စုံတွဲသည် မရှိမဖြစ်လိုအပ်သော ကွဲပြားမှုနှင့် နောက်ဆုံး-ဒရိုက်ဂီယာတပ်ဆင်ခြင်း
  • အလိုအလျောက်ထိန်းချုပ်ရေးစက်များ- ကင်မရာအညွှန်းများ၊ rotary tables နှင့် pick-and-place ယန္တရားများ
  • တစ်ပိုင်းလျှပ်ကူးပစ္စည်းနှင့် ဆေးဘက်ဆိုင်ရာပစ္စည်းများ- အားပြင်းရုံထက် ချောမွေ့၊ တိတ်ဆိတ်ပြီး ထပ်ခါတလဲလဲ လုပ်နိုင်သော မောင်းနှင်မှုများ
  • နေရောင်ခြည်စွမ်းအင်သုံးပစ္စည်းများ— ဂီယာအစုံသည် တစ်နှစ်ပတ်လုံး ပြင်ပအခြေအနေများတွင် လည်ပတ်နေသည့် tracker slewing drives များ
  • ကားပါကင်စနစ်များနှင့် ထောက်ပံ့ပို့ဆောင်ရေးပစ္စည်းများ- ကျစ်လစ်သော ညာထောင့် လျှော့ချရန် လိုအပ်သော ဓာတ်လှေကားနှင့် လွှဲပြောင်း ယန္တရားများ
  • မြန်နှုန်းမြင့်ရထားနှင့် လေကြောင်းမြေပြင် ကိရိယာများ— ယုံကြည်စိတ်ချရမှုနှင့် တုန်ခါမှုနည်းခြင်းကို သတ်မှတ်ထားသည့် အရန်ဒရိုက်များ
  • အထွေထွေစက်မှုလုပ်ငန်း- ပန့်များ၊ ရောနှောကိရိယာများ၊ သယ်ယူကိရိယာများနှင့် ကျစ်လစ်သော ညာထောင့်ဂီယာယူနစ်

သင့်လျှောက်လွှာတွင် စာရင်းမသွင်းပါက တာဝန်—ထည့်သွင်းမှုအမြန်နှုန်း၊ ရုန်းအား၊ အချိုးနှင့် တပ်ဆင်မှုအစီအစဉ်ကို ဖော်ပြပါ။ ခရုပတ် bevel အတွဲကို ပုံမှန်အားဖြင့် ၎င်း၏ shaft နှင့် bearing layout နှင့် တွဲ၍ ဒီဇိုင်းထုတ်သည်

စိတ်ကြိုက်လုပ်ပါ။

ပုံဆွဲရန်အတွက် စိတ်ကြိုက် ခရုပတ် Bevel Gears

စံ module အကွာအဝေးထက်ကျော်လွန်၍ ဂီယာတစ်ခုသည် သင့်အိမ်ရာနှင့် ကိုက်ညီမှုရှိမရှိ ဆုံးဖြတ်ပေးသည့် ဘောင်များအားလုံးကို လိုအပ်သလို ထုတ်လုပ်နိုင်သည်။ ပုံမှန် စိတ်ကြိုက်ပြင်ဆင်ခြင်း ပါဝင်သည်-

  • Module နှင့် သွားအရေအတွက်
  • ခရုပတ်ထောင့်နှင့် ခရုပတ်၏လက်
  • အချိုးအစားနှင့် လိုက်ဖက်သောအတွဲ
  • ဖောက်ထွင်း၊ သော့ချိတ်နှင့် ကြိုးသွယ်
  • Hub နှင့် မျက်နှာကို တပ်ဆင်ခြင်း ဂျီသြမေတြီ
  • ပစ္စည်းရွေးချယ်မှု
  • တိကျမှုအဆင့် DIN6–DIN9
  • မျက်နှာပြင်ကုသမှု
  • မြေပြင် သို့မဟုတ် ကြိတ်ထားသော သွားတစ်ဖက်
  • အမှတ်အသားပြုခြင်းနှင့် တွဲထားသော သတ်မှတ် ခွဲခြားသတ်မှတ်ခြင်း။

ပုံဆွဲခြင်း၊ နမူနာဂီယာတစ်ခု သို့မဟုတ် လိုအပ်သောအချိုးအစား၊ torque နှင့် စာအိတ်ကို ပေးပို့ပြီး အနီးစပ်ဆုံး စံဂျီသြမေတြီကို အတည်ပြုပါမည် သို့မဟုတ် အသစ်တစ်ခုကို ကိုးကားပါမည်။ Spiral bevel အတွဲများကို လိုက်ဖက်သောအတွဲများအဖြစ် ထောက်ပံ့ပေးထားသောကြောင့် တစ်စုံတစ်ခု၏ ဂီယာတစ်ခုအား အစားထိုးပါက ကျွန်ုပ်တို့အား ပြောပြပါ — လိုက်ဖက်ထားသောအတွဲ၏ ထက်ဝက်ကိုသာ အစားထိုးခြင်းသည် ယေဘုယျအားဖြင့် အစိတ်အပိုင်းနှစ်ခုစလုံးသည် အတိုင်းအတာမှန်လျှင်ပင် ဆူညံမှုနှင့် လျင်မြန်စွာဝတ်ဆင်မှုကို ဖြစ်ပေါ်စေပါသည်။

ဝယ်သူ FAQ

ဝယ်သူ FAQ

  • ခရုပတ် bevel ဂီယာနှင့် ဖြောင့် bevel ဂီယာကြား ကွာခြားချက်ကား အဘယ်နည်း။သွားမျဉ်းကြောင်း- ဖြောင့်တန်းသောသွားများသည် အလျားလိုက် လည်ပတ်ပြီး ၎င်းတို့၏ အကျယ်အဝန်းကို တစ်ပြိုင်နက် ဖြတ်ကျော်ကာ၊ ခရုပတ် bevel သွားများသည် ကွေးနေသောကြောင့် သွား၏အဆုံးတစ်ဖက်မှ အခြားတစ်ဖက်သို့ ဖြည်းညှင်းစွာ ပွတ်သပ်သွားပါသည်။ ကွေးသောပုံစံသည် ထပ်တူညီမှုကိုပိုမိုမြင့်မားစေသည်၊ ထို့ကြောင့် ဝန်ကိုပိုမိုသွားများဖြင့်မျှဝေသည်၊ လည်ပတ်မှုသည်ပိုမိုချောမွေ့ပြီးတိတ်ဆိတ်သည်၊ ဝတ်ဆင်မှုပိုမိုအားကောင်းလာပြီး pinion ကို 5 ချောင်းအထိဖြတ်နိုင်သည်။
  • ကျွန်ုပ်၏ပုံဆွဲရန်အတွက် သို့မဟုတ် နမူနာတစ်ခုအတွက် ခရုပတ် bevel ဂီယာကို သင်ပြုလုပ်နိုင်ပါသလား။ဟုတ်ကဲ့။ မော်ဂျူး၊ သွားအရေအတွက်၊ ခရုပတ်ထောင့်၊ အချိုး၊ ဖောက်နှင့် ပစ္စည်းပါရှိသော အတိုင်းအတာပုံဆွဲ သို့မဟုတ် နမူနာဂီယာကို ပေးပို့ပါ။ ဂျီသြမေတြီသည် ရှိပြီးသားကိရိယာများနှင့် ကိုက်ညီမှုရှိမရှိ သို့မဟုတ် ဖြတ်တောက်မှုစနစ်ထည့်သွင်းမှုအသစ် လိုအပ်သည်၊ လျော်ညီစွာ ကိုးကားကာ နမူနာကို လုပ်ငန်းရက် 20 ခန့်အတွင်း ပေးဆောင်နိုင်သည်ကို ကျွန်ုပ်တို့ အတည်ပြုပါသည်။
  • မည်သည့်ပစ္စည်းများနှင့် မျက်နှာပြင်ကုသမှုများ ရနိုင်သနည်း။သံမဏိ နှင့် သံလိုက်မဟုတ်သော အသုံးချမှုများအတွက် ကြေးဝါ၊ ကြေးနီ၊ အလူမီနီယမ် သို့မဟုတ် POM တို့သည် မြင့်မားသော torque drives၊ သံချေးတက်ခြင်းကို ခံနိုင်ရည်ရှိရန် လိုအပ်သော သံမဏိနှင့် C45 တို့ဖြစ်သည်။ မျက်နှာပြင် ကုသမှုများတွင် ဇင့်နှင့် နီကယ် ပလပ်စတစ်၊ passivation၊ ဓာတ်တိုးမှု၊ အန်ဒါရှင်း၊ Geomet၊ Dacromet၊ black oxide၊ phosphatizing၊ powder coating နှင့် electrophoresis တို့ ပါဝင်သည်။ ပတ်ဝန်းကျင်ကို ပြောပြပြီး အကြံဉာဏ်ပေးပါမည်။
  • လိုက်ဖက်သောအတွဲ သို့မဟုတ် ဂီယာတစ်ခုတည်းကို မှာယူသင့်ပါသလား။လိုက်ဖက်သောအတွဲကို မှာယူပါ။ ခရုပတ် bevel ဂီယာများကို လည်ပတ်ထားပြီး ၎င်းတို့၏ အဆက်အသွယ်ပုံစံကို အစုတစ်ခုအနေဖြင့် စစ်ဆေးထားသည်၊ ထို့ကြောင့် လက်ရှိအတွဲ၏ ဂီယာတစ်ခုတည်းကို အစားထိုးခြင်းသည် အစိတ်အပိုင်းနှစ်ခုစလုံးကို မှန်ကန်စွာတိုင်းတာသည့်အခါတွင်ပင် ဆူညံမှုနှင့် အရှိန်အဟုန်ကို ဖြစ်ပေါ်စေသည်။ ဂီယာတစ်ခုသာ ပျက်စီးသွားပါက၊ အစားထိုးလဲလှယ်မှုသည် ရှင်သန်နေသောအစိတ်အပိုင်းနှင့် လိုက်ဖက်ညီစေရန် နှစ်ခုလုံးကို ပေးပို့ပါ။
  • ခရုပတ် bevel ဂီယာသည် အဘယ်ကြောင့် အထူးဝက်ဝံများ လိုအပ်သနည်း။သွားစည်းရှိ helix ထောင့်ကြောင့်၊ ဂီယာသည် tangential နှင့် radial loads များအပြင် shaft တစ်လျှောက် axial thrust force ကိုထုတ်ပေးသည်။ ပုံမှန်အားဖြင့် tapered roller သို့မဟုတ် angular contact arrangement - ထိုတွန်းအားကိုသယ်ဆောင်ရန်အတွက် ဝက်ဝံများကို ရွေးချယ်ရမည်ဖြစ်ပြီး ထို့ကြောင့် ခရုပတ်အစောင်းအတွဲကို ရိုးတံနှင့် bearing layout နှင့်အတူ အကောင်းဆုံးသတ်မှတ်ထားသည်။
  • သင်၏သည်းခံမှု၊ ပို့ဆောင်ချိန်နှင့် ငွေပေးချေမှုစည်းမျဉ်းများသည် အဘယ်နည်း။သည်းခံနိုင်မှုသည် မိသားစုတစ်ခုလုံးတွင် 0.001 မီလီမီတာမှ 0.1 မီလီမီတာအထိရှိသော အင်္ဂါရပ်နှင့် တိကျမှုအဆင့်ပေါ်မူတည်သည်။ သင်၏တုံ့ပြန်မှုနှင့် ဆက်သွယ်မှုပုံစံ လိုအပ်ချက်ကို ကျွန်ုပ်တို့အား ပြောပြပြီး ၎င်းကို မည်သည့်အဆင့် အောင်မြင်ကြောင်း အတည်ပြုပါမည်။ နမူနာများသည် လုပ်ငန်းရက် 20 ခန့် ကြာပြီး အစုလိုက် ထုတ်လုပ်မှု 25 ရက်၊ နမူနာစျေးနှုန်းများသည် ဖောက်သည်မှ အမြန်ကုန်စည်ပို့ဆောင်ပေးသော USD 2-100 ဖြစ်ပြီး ငွေပေးချေမှုစည်းကမ်းချက်များမှာ T/T သို့မဟုတ် L/C ဖြစ်သည်။

ဆက်စပ်

ဆက်စပ်ထုတ်ကုန်များနှင့် နောက်ထပ်ဖတ်ရှုခြင်း။

Spiral Bevel Gear Quotation ကို တောင်းဆိုပါ။

သင့်ပုံဆွဲခြင်း၊ နမူနာ သို့မဟုတ် လိုအပ်သော module၊ အချိုး၊ torque နှင့် စာအိတ်ကို ပေးပို့ပါ။ ကျွန်ုပ်တို့သည် ဂျီသြမေတြီ၊ တိကျသောအဆင့်နှင့် ပစ္စည်းတို့ကို အတည်ပြုပြီး 24 နာရီအတွင်း စျေးနှုန်းနှင့် ပို့ဆောင်ချိန်ဖြင့် အကြောင်းပြန်ပါသည်။

စုံစမ်းမေးမြန်းရန် ယခုပေးပို့ပါ။

* သည်းခံနိုင်မှု၊ ပို့ဆောင်ချိန်နှင့် စျေးနှုန်းကိန်းဂဏန်းများကို ထုတ်ကုန်မိသားစုတစ်လျှောက် အကွာအဝေးတစ်ခုအနေဖြင့် ပေးဆောင်ပြီး ပုံနှင့်တစ်ကွ မှာယူမှုအလိုက် အတည်ပြုပါသည်။ ခရုပတ် bevel ဂီယာများကို လိုက်ဖက်သောအတွဲများအဖြစ် ထောက်ပံ့ပေးသည်။ ကျေးဇူးပြု၍ မှာယူခြင်းမပြုမီ မိတ်လိုက်သည့်အပိုင်းနံပါတ်ကို အတည်ပြုပါ။
