Disc Mower 1340 အတွက် Slip Clutch PTO Shaft
  • Disc Mower 1340 အတွက် Slip Clutch PTO ShaftDisc Mower 1340 အတွက် Slip Clutch PTO Shaft
  • Disc Mower 1340 အတွက် Slip Clutch PTO ShaftDisc Mower 1340 အတွက် Slip Clutch PTO Shaft

Disc Mower 1340 အတွက် Slip Clutch PTO Shaft

Disc Mower 1340 / Hesston 1340 နှင့် 1345 အတွက် လက်ကားအစားထိုး စလစ်ကပ်ထားသော ကလစ်ကလစ် PTO ရှပ်ကို အစားထိုးသည်။ 55N နှစ်ထပ် CV တပ်ဆင်မှုသည် ထွန်စက်ဘေးဘက်ရှိ 80 ဒီဂရီ CV အဆစ်နှင့် 50 ဒီဂရီ CV အဆစ်ကို အစားထိုးသည်။ ထွန်စက်ချိတ်ဆက်မှုသည် ပုံမှန်အားဖြင့် 1.375-21; ချိတ်ဆက်မှုသည် 1.50" အဝိုင်းကုပ်ဖြစ်ပြီး တည်ဆောက်မှုတွင် 1-3/8" 6-spline အဆုံးများကို အသုံးပြုသည်။ နှစ်ထပ်ပန်းကန် ပွတ်တိုက်မှု ကလစ်အား 2,800 N·m slip torque တွင် သတ်မှတ်ထားပြီး ဝန်ပိုပြီးနောက် ပြန်လည်ပါဝင်ပါသည်။ အစိတ်အပိုင်းနံပါတ်များ 14656849၊ 82-14656849 နှင့် 83-14656849 တို့သည် ပြီးပြည့်စုံသော တပ်ဆင်မှု၊ အကောင်အထည်ဖော်မှုတစ်ဝက်နှင့် ထွန်စက်တစ်ဝက်တို့ကို ဖော်ပြထားပါသည်။ လိုက်ဖက်ညီမှုတွင် Hesston 1340/1345၊ CaseIH 8312၊ Massey Ferguson PTD 12 နှင့် New Idea 5512 ကိုရွေးချယ်ပါ။ MOQ၊ အစိတ်အပိုင်းနံပါတ်နှင့် ချိတ်ဆက်မှုအရွယ်အစားကို အတည်ပြုပြီးနောက် မှာယူမှုတစ်ခုစီတိုင်းကို ကိုးကားပါသည်။

လက်ကား OEM အစားထိုးခြင်း · Disc Mower Driveline

Disc Mower 1340 အတွက် လက်ကား Slip Clutch PTO Shaft — Specifications, MOQ, Customization & Lead Time for Hesston 1340/1345 နှင့် တွဲဖက်အသုံးပြုနိုင်သော Disc Mower

၎င်းသည် Disc Mower 1340 နှင့် Hesston 1340/1345 အဖွဲ့အတွက် အစားထိုးစလစ်ကပ်ထားသော Clutch PTO shaft ဖြစ်သည်။ စာမျက်နှာကိုတည်ဆောက်ထားသည်။ ရိုးတံနှင့် ကိုက်ညီမှု ရှိ၊ မရှိ ဆုံးဖြတ်သည့် စစ်ဆေးမှု သုံးခု ပတ်လည်တွင်- တစ်ဖက်စီရှိ CV အဆစ်ထောင့်၊ ထွန်စက်နှင့် ချိတ်ဆက်မှုအရွယ်အစားများနှင့် discbine gearbox ကိုကာကွယ်ပေးသည့် slip torque ကိုအကောင်အထည်ဖော်ပါ။ အပြည့်အစုံအတွက် အပိုင်းနံပါတ်များ တပ်ဆင်မှု၊ အကောင်အထည်ဖော်မှုတစ်ဝက်နှင့် ထွန်စက်တစ်ဝက်တို့ကို အောက်တွင်ဖော်ပြထားသောကြောင့် သင်သည် ယခင်ရှိပြီးသားယူနစ်နှင့် ကိုက်ညီနိုင်ပါသည်။ quotation တောင်းခံခြင်း။

လက်ကား quotationအော်ဒါအလိုက်
MOQမှာယူမှုအလိုက် ကူးယူဖော်ပြပါသည်။
စိတ်ကြိုက်လုပ်ပါ။ပုံဆွဲခြင်းအခြေခံ
ကြာမြင့်ချိန်မှာယူမှုအလိုက် ကူးယူဖော်ပြပါသည်။

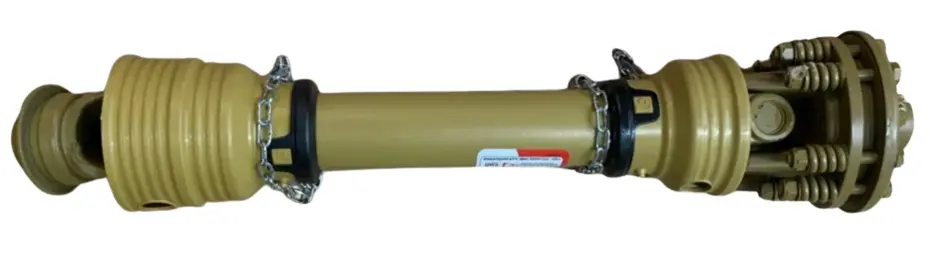

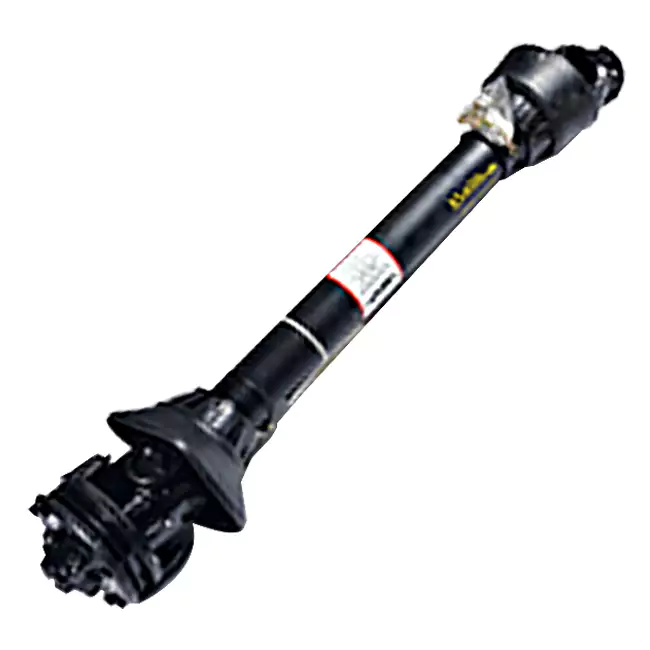

Slip clutch PTO shaft for Disc Mower 1340 — complete 55N double CV assembly
Slip clutch ဖြင့် 55N နှစ်ထပ် CV တပ်ဆင်မှုကို ပြီးအောင်လုပ်ပါ — ထွန်စက်ဘေး 80-ဒီဂရီ CV၊ discbine side 50-degree CV။
Slip clutch PTO shaft for Disc Mower 1340 — clutch and yoke detail
Clutch နှင့် Yoke အသေးစိတ် - နှစ်ထပ်ပန်းကန် ပွတ်တိုက်မှု clutch နှင့် 1-3/8 လက်မ 6-spline end ။
Slip clutch PTO shaft for Disc Mower 1340 — CV joint angle
CV Joint Angle ရည်ညွှန်းချက် - 80 ဒီဂရီ ထွန်စက်ဘေးနှင့် 50 ဒီဂရီ discbine side။

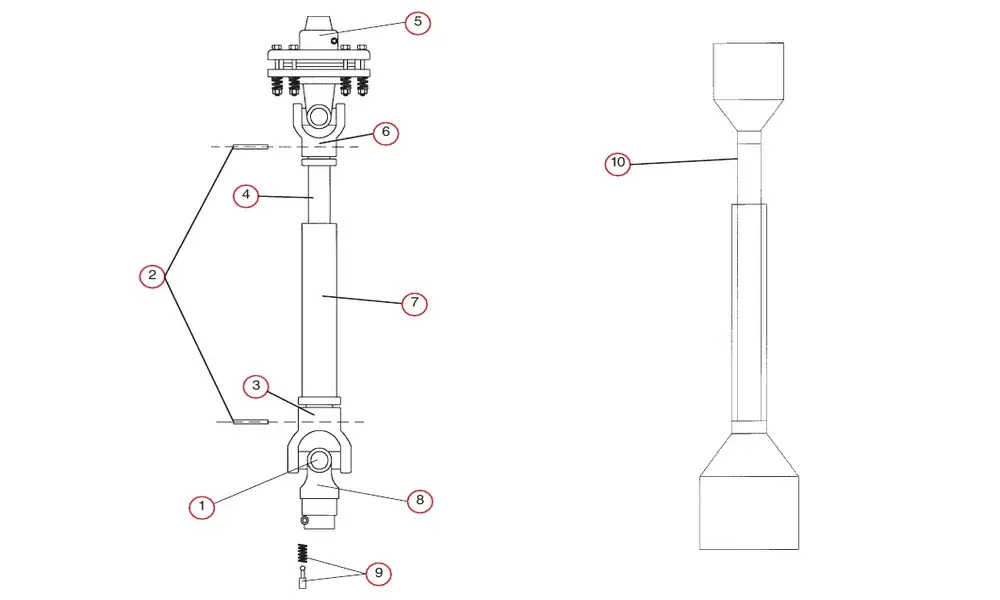

Slip clutch PTO shaft for Disc Mower 1340 — exploded parts view
ပေါက်ကွဲသွားသည့် အစိတ်အပိုင်းများ မြင်ကွင်း — လက်ဝါးကပ်တိုင်ကိရိယာ၊ ပြွန်ထမ်းပိုးများ၊ လစ်လပ်နေသော လက်ကိုင်တပ်ဆင်မှုနှင့် ဘေးကင်းရေးဒိုင်း။
  • ဟက်စတန်၁၃၄၀/၁၃၄၅
  • CaseIH8312 ကိုရွေးပါ။
  • Massey FergusonPTD ၁၂
  • Idea အသစ် 5512
  • 55NCV နှစ်ဆ
  • 2,800 N·mslip torque

Driveline နှင့် Clutch

မူရင်းစက်ကိရိယာကိုးကား
55N
ထွန်စက်-ဘက်ခြမ်း CV ထောင့်
80 ဒီဂရီ
Discbine-side CV angle
50 ဒီဂရီ
Input shaft
ပုံမှန်အားဖြင့် 1.50" အဝိုင်း
လယ်ထွန်စက်/အကောင်အထည် ဖော်ပါ။
1-3/8" 6-spline
ထွန်စက် ဆက်သွယ်မှု 14656849
၁.၃၇၅-၂၁
ချိတ်ဆက်မှုကို အကောင်အထည်ဖော်ပါ။
1.5" RD ကုဒ်
Slip clutch အမျိုးအစား
နှစ်ထပ်ပန်းကန်ပွတ်တိုက်မှု
Slip torque
2,800 N·m
Overload တွင် ဓာတ်အားဖြတ်တောက်ခြင်း။
0.3 စက္ကန့်အတွင်း
ချော်ပြီးနောက် မိမိကိုယ်ကို ပြန်လည်သတ်မှတ်ပါ။
စက္ကန့် 30 အတွင်း

ဆောက်လုပ်ရေးနှင့်ကာကွယ်ရေး

ရှပ်ပစ္စည်း
40Cr အလွိုင်းသံမဏိ
မျက်နှာပြင်ကုသမှု
Dacromet သံချေးဆန့်ကျင်
ဆားဖြန်းဒဏ်ခံနိုင်ရည်
နာရီ 1,000 ကျော်သည်။
တံဆိပ်ခတ်ခြင်းအစီအစဉ်
နှုတ်ခမ်းသုံးချောင်းအရိုးစုဆီတံဆိပ် + သံလိုက်ချပ်စ်ဖယ်ရှားရေးလက်စွပ်
ဖုန်မှုန့်များကို အကာအကွယ်ပေးသည်။
ဖုန်မှုန့်အဖုံး အပြည့်အစုံပါရှိသည်။
ညစ်ညမ်းရည်ညွှန်း
ISO 4406 18/16 သဲ၊ ဖုန်နှင့် နှင်း၌ နာရီ 500 ကြာပြီးနောက်
Blade မြန်နှုန်းရည်ညွှန်း
1,800-2,200 rpm
စိုစွတ်ခြင်း။
ဟိုက်ဒရောလစ် စိုစွတ်ခြင်း + စပရိန်ကြိုတင်
ဝတ်ဆင်ညွှန်ပြခြင်း။
အမြင်အာရုံ ဝတ်ဆင်မှု ညွှန်ပြသည့် လက်စွပ်
လောင်စာဆီသုံးစွဲမှုကို ရည်ညွှန်းသည်။
ထောက်ပံ့သောပစ္စည်းအတွက် 12% လျှော့ချ

အပိုင်းနံပါတ်ဇယား — ပြီးပြည့်စုံသောစည်းဝေးပွဲနှင့် တစ်ဝက်များ

55N နှစ်ထပ် CV တပ်ဆင်မှုနှင့် half-shaft အစိတ်အပိုင်းနံပါတ်များ
အပိုင်းနံပါတ် ထွန်စက် အကောင်အထည်ဖော်ပါ။ ဖော်ပြချက်
14656849 ၁.၃၇၅-၂၁ 1.5" RD ကုဒ် 55N 80x50 နှစ်ထပ် CV
၈၂-၁၄၆၅၆၈၄၉ မရှိ 1.5" RD ကုဒ် 55N 50 ဒီဂရီ ကျွ န်ေ တာ် (အတွ က်)
၈၃-၁၄၆၅၆၈၄၉ ၁.၃၇၅-၂၁ မရှိ 55N 80 ဒီဂရီကျွ က် (ထွန်စက်)၊

အစိတ်အပိုင်းနှစ်ခုလုံးကို အစားထိုးသည့်အခါ တပ်ဆင်မှု အပြည့်အစုံမှာ အပိုင်းနံပါတ်ဖြစ်သည်။ ထွန် က် သာ လျှင် သို့မဟုတ် အကောင်အထည်ဖော်မှုတစ်ဝက်ကို ဝတ်ဆင်ထားပြီး၊ ဝက်ရိုးတံနံပါတ်သည် ကိုက်ညီရန်တစ်ခုဖြစ်သည်။ နှစ်ခြမ်းကို သီးခြားစီဖော်ပြထားတာမို့ပါ။ CV Angle သည် ထွန်စက်ဘေးနှင့် discbine side အကြား ကွဲပြားသည်။ အခြား disc ရိတ်စက်အပလီကေးရှင်းများအတွက်၊ ကိုကြည့်ပါ။discbines အတွက် PTO shaftအမျိုးအစား။

ထုတ်ကုန်အစိတ်အပိုင်းများ — ဝန်ဆောင်မှုအစားထိုးခြင်းအတွက် ရည်ညွှန်းနံပါတ်များ

ရည်ညွှန်းနံပါတ်နှင့် အပိုင်းနံပါတ်ကော်လံအလိုက် ဝန်ဆောင်မှုအပိုင်းများ
Ref. မရှိ အပိုင်းအမည် 147129 147134 147248
1 ကြက်ခြေခတ် Kit 170015 170020 170020
2 Roll Pin 170120 170120 170120
3 Female Tube End Yoke 151050 151070 151070
4 အတွင်း Tube 151090 151092 151092
5 Slip Clutch တပ်ဆင်ခြင်း။ — — —
6 Tube End Yoke အထီး 151045 151065 151065
7 Outer Tube 151091 151093 151093
8 ထွန်စက်အဆုံးထမ်းပိုး 151035 151055 151055
9 ပင်နံပါတ်ကို အမြန်ဖြတ်ပါ။ 170110 170110 170110
10 Safety Shield 124310 124315 124315
10 Safety Shield Eurocardan 124311 124316 124316

အစိတ်အပိုင်းများဇယားသည် အစိတ်အပိုင်းတစ်ခုချင်းစီ၏ ဝန်ဆောင်မှုကို အစားထိုးရန်အတွက်ဖြစ်သည်။ ပြီးပြည့်စုံသော အစားထိုးဝင်ရိုးကို မှာယူသည့်အခါ၊ ယခင်ဇယားရှိ တပ်ဆင်မှုအပိုင်းနံပါတ်ကို အသုံးပြုပါ။ ပိုကျယ်ပြန့်သည်။PTO shaft အပိုင်းအခြားအခြားစိုက်ပျိုးရေးလမ်းကြောင်းများကို စာရင်းပြုစုထားသည်။ အမျိုးအစားများ။

Clutch Behavior — 2,800 N·m ဆက်တင်က ကာကွယ်ပေးသည်။

ပုံမှန်ရိတ်နေစဉ်

Clutch အခြေအနေ
စေ့စပ်သည်။
Torque ပို့လွှတ်တယ်။
2,800 N·m အထိ
Blade မြန်နှုန်းရည်ညွှန်း
1,800-2,200 rpm
စိုစွတ်ခြင်း။
ဟိုက်ဒရောလစ် + စပရိန်ကြိုတင်

ဓာတ်ပြားဖြတ်စက်သည် ပုံမှန်အတိုင်း ဖြတ်တောက်နေချိန်တွင် နှစ်ထပ်ပန်းကန် ပွတ်တိုက်မှု ကလစ်သည် ဆက်လက်ရှိနေပါသည်။ hydraulic damping နှင့် စပရိန်ကြိုတင်အစီအစဥ်သည် တောင်စောင်းများတွင် ခံနိုင်ရည်ရှိ၍ စိုစွတ်နေချိန်တွင် ဓါးအမြန်နှုန်းတည်ငြိမ်စေရန် ရည်ရွယ်ပါသည်။ မြေ။

ရိတ်စက်သည် ကျောက် သို့မဟုတ် အမြစ်ကို ထိသောအခါ

Clutch အခြေအနေ
စာရွက်များ
ဓာတ်အားဖြတ်တောက်ခြင်း။
0.3 စက္ကန့်အတွင်း
ပြန်လည်သတ်မှတ်ပါ။
စက္ကန့် 30 အတွင်း မိမိကိုယ်ကို ပြန်လည်သတ်မှတ်ပါ။
ဝတ်ဆင်စစ်ဆေးပါ။
အမြင်အာရုံ ဝတ်ဆင်မှု ညွှန်ပြသည့် လက်စွပ်

Slip clutch သည် discbine gearbox အစား shock ယူသော အစိတ်အပိုင်းဖြစ်သည်။ ကိုယ်တိုင်လုပ်မှ နွေဦး အတားအဆီးရှင်းလင်းပြီးနောက် စနစ်သည် ဂီယာကို ပြန်လည်ရရှိစေပြီး ဝတ်ဆင်မှုညွှန်ပြသည့်လက်စွပ်သည် အမြင်အာရုံကို ကိုးကားပေးသည်။ clutch plates များကို အာရုံစိုက်ရန် လိုအပ်သောအခါ၊

2,800 N·m slip torque သည် ပံ့ပိုးပေးထားသော ထုတ်ကုန်ပစ္စည်းတွင် ဖော်ပြထားသော ပုံဖြစ်သည်။ ဆန့်ကျင်ဘက် setting ကိုအတည်ပြုပါ။ အော်ဒါမှာကြားခြင်းမပြုမီ disc ရိတ်စက်ပုံစံနှင့် ထွန်စက် PTO။ ကိုက်ညီသောအကောင်အထည်ဖော်မှု driveline အတွက်၊ ကိုကြည့်ပါ။New Holland discbines အတွက် PTO shaftdiscbine-side configurations အတွက် အပြန်အလှန်ကိုးကားချက်အဖြစ် စာမျက်နှာ။

Quotation မတောင်းဆိုခင်

  1. ရိတ်စက်ပုံစံနှင့် ရှိပြီးသား အစိတ်အပိုင်းနံပါတ်ကို အတည်ပြုပါ။

    Disc Mower 1340၊ Hesston 1340/1345၊ CaseIH 8312၊ Massey Ferguson PTD 12 နှင့် New Idea 5512 ကို ရွေးချယ်ပြီး ပံ့ပိုးပေးထားသော ပစ္စည်းများတွင် လိုက်ဖက်ညီသော ကိုးကားချက်များဖြစ်သည်။ ရှိပြီးသား shaft အစိတ်အပိုင်းနံပါတ်သည် အစားထိုးမှုကို အတည်ပြုရန် အမြန်ဆုံးနည်းလမ်းဖြစ်သည်။

  2. ထွန်စက် PTO spline ကို အတည်ပြုပါ။

    တပ်ဆင်မှု 14656849 အပြည့်အစုံကို 1.375-21 ထွန်စက်ချိတ်ဆက်မှုဖြင့် ဖော်ပြထားပါသည်။ ထွန်စက်သည် မတူညီသော PTO ပင်တိုင်ကို အသုံးပြုပါက၊ 83-14656849 သို့မဟုတ် ညီမျှသော လယ်ထွန်စက်တစ်ဝက်ကို သီးခြားအတည်ပြုပါ။

  3. အကောင်အထည်ဖော်ချိတ်ဆက်မှုကို အတည်ပြုပါ။

    အကောင်အထည်ဖော်သည့်ဘက်ခြမ်းကို ပြီးပြည့်စုံသောစုဝေးမှုတွင် 1.5" RD ကုပ်ကြိုးအဖြစ် ဖော်ပြထားပြီး အကောင်အထည်ဖော်မှုတစ်ဝက်တွင် 82-14656849 ဖြစ်သည်။ discbine input သည် မတူညီသောကုပ်တစ်ခု သို့မဟုတ် yoke ကိုအသုံးပြုပါက၊ အမိန့်မစမီအကောင်အထည်ဖော်သည့်တစ်ဝက်ကို အတည်ပြုပါ။

  4. Slip torque နှင့် clutch အခြေအနေကို အတည်ပြုပါ။

    ပေးထားသောပစ္စည်းတွင် Clutch ကို 2,800 N·m တွင် သတ်မှတ်ထားသည်။ ရှိပြီးသား clutch ကို ချိန်ညှိပြီးပြီ သို့မဟုတ် ရိတ်စက်သည် အခြားဂီယာပုံးကို လည်ပတ်နေပါက၊ အစားထိုးမှုအား ကိုးကားခြင်းမပြုမီ ရိတ်စက်လက်စွဲနှင့် ဆန့်ကျင်ဘက် ချော်လဲခြင်း ဆက်တင်ကို အတည်ပြုပါ။

MOQ၊ စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် ပို့ဆောင်ချိန်တို့ကို အပြီးအစီးဟုတ်မဟုတ်ပေါ်တွင်မူတည်သောကြောင့် ၎င်းတို့သည် အော်ဒါတစ်ခုလျှင် ကိုးကားပါသည်။ တပ်ဆင်မှု သို့မဟုတ် ရှပ်တစ်ဝက်၊ ချိတ်ဆက်မှုအရွယ်အစားများသည် စံအပိုင်းနံပါတ်များနှင့် ကိုက်ညီမှုရှိမရှိ၊ ဒီစာမျက်နှာမှာ ဘာမှမရှိပါဘူး။ မတူညီသောဖွဲ့စည်းပုံအတွက် ထိန်းထားမည်မဟုတ်သော ပုံသေ MOQ သို့မဟုတ် ပို့ဆောင်ချိန်ကို ကတိပြုသည်။ ဆက်စပ် driveline တစ်ခုအတွက် အမျိုးအစားကိုကြည့်ပါ။feed mixers အတွက် PTO shaftအပိုင်းအခြား။

ရိတ်စက်ပုံစံနှင့် လက်ရှိအပိုင်းနံပါတ်ကို ပေးပို့ပါ။

ဓာတ်ပြားရိတ်စက် မော်ဒယ်၊ ရှိပြီးသား ရိုးတံအပိုင်းနံပါတ်နှင့် ထွန်စက် PTO spline ကို ပေးပို့ပါ။ ဟုတ်မဟုတ် အတည်ပြုပါမယ်။ တပ်ဆင်မှု အပြည့်အစုံ 14656849၊ အတွ က် 82-14656849 သို့မဟုတ် ထွန်စက်တစ်ဝက် 83-14656849 သည် မှန်ကန်သည် ကိုက်ညီပြီး MOQ နှင့် ထိုဖွဲ့စည်းပုံအတွက် ဦးဆောင်ချိန်နှင့် ကိုးကားချက်တစ်ခုထုတ်ပါ။
