Peecon Vertical Feed Mixers အတွက် PTO Shaft
  • Peecon Vertical Feed Mixers အတွက် PTO ShaftPeecon Vertical Feed Mixers အတွက် PTO Shaft
  • Peecon Vertical Feed Mixers အတွက် PTO ShaftPeecon Vertical Feed Mixers အတွက် PTO Shaft

Peecon Vertical Feed Mixers အတွက် PTO Shaft

PEECON ဒေါင်လိုက်အစာရောနှောမှုအတွက် အစားထိုး PTO shafts 865၊ 1100၊ 1300 နှင့် 1500။ CAT6 စဉ်ဆက်မပြတ် အလျင်ပင်မရှပ်၊ ထွန်စက်ဘေးထွက် spline ရွေးချယ်စရာများ 1.375-6 (540 rpm), 1.375-21 (1000 rpm) နှင့် 1.750-20 (1000 rpm); mixer-side input သည် ပုံမှန်အားဖြင့် 1.750-6 ဖြစ်သည်။ အလိုအလျောက်ဖြတ်တောက်ထားသော ကလစ် ရုန်းအား 2,500–3,500 N·m; Shear bolt yokes 2,920 N·m အဆင့်သတ်မှတ်ထားသည်။ ပုံဆွဲရန်အတွက် Shaft အရှည်၊ yoke size၊ spline ပေါင်းစပ်မှုနှင့် shield configuration ကို ပြုလုပ်နိုင်သည်။ မော်ဒယ်နှင့်ဖွဲ့စည်းပုံအပေါ်မူတည်၍ MOQ နှင့် ပို့ဆောင်ချိန်ကို အတည်ပြုပါသည်။ သင်၏ ပေါင်းစပ်ကိရိယာ မော်ဒယ်နှင့် ထွန်စက် PTO spline ကို ပေးပို့ပါ — ကျွန်ုပ်တို့သည် driveline ပေါင်းစပ်မှုကို အတည်ပြုပြီး ကိုးကားချက်ကို ထုတ်ပြန်ပါသည်။

လက်ကားအစားထိုး Driveline · PEECON ဒေါင်လိုက် ရောသမမွှေစက် အပိုင်း

PEECON ဒေါင်လိုက်အစာဖျော်စက်များအတွက် လက်ကား PTO Shaft — သတ်မှတ်ချက်များ၊ MOQ၊ စိတ်ကြိုက်ပြင်ဆင်ခြင်းနှင့် feed Mixer အစားထိုးခြင်းအတွက် ဦးဆောင်ချိန်

ဒေါင်လိုက် feed mixer PTO shaft ပျက်သွားသောအခါ၊ baler သို့မဟုတ် mixer ရပ်တန့်သွားပြီး အစားထိုးရန် ဆုံးဖြတ်ချက်ကျလာသည် စစ်ဆေးချက် သုံးခု- မည်သည့် PEECON မော်ဒယ်၊ ထွန်စက်ဘက်ခြမ်းတွင် လှည့်ပတ်ကာ မည်သည့် clutch torque သည် mixer ဂီယာဘောက်စ် လုပ်နိုင်သည် ယူ။ ဤစာမျက်နှာသည် CV ပင်မနှင့်အတူ ဤအကွာအဝေးရှိ ပေါင်းစပ်မော်ဒယ်လေးခုနှင့် ဆန့်ကျင်သည့်အရာသုံးမျိုးကို စာရင်းပြုစုထားသည်။ shaft နှင့် clutch အပိုင်းနံပါတ်များ၊ ထို့ကြောင့် quotation မတောင်းဆိုမီ သတ်မှတ်ချက်ကို သင်အတည်ပြုနိုင်ပါသည်။

စျေးနှုန်းနှင့် MOQအာဂအားဖြင့်
ကြာမြင့်ချိန်အော်ဒါအလိုက်
စိတ်ကြိုက်လုပ်ပါ။ပုံဆွဲခြင်းအခြေခံ
စာရွက်စာတမ်းများတောင်းဆိုမှုအပေါ်

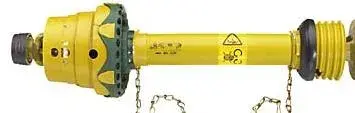

PTO shaft for PEECON vertical feed mixer — complete assembly with CAT6 constant velocity joint
PEECON ဒေါင်လိုက်အစာထည့်ဖျော်စက် PTO shaft — CAT6 အဆက်မပြတ်အလျင်အဆစ်နှင့် 2500 စီးရီး clutch အဆုံး။

အဓိကသတ်မှတ်ချက်များ

  • ပင်မရိုးတံCAT6 အဆက်မပြတ်လျင်
  • ထွန်စက်1.375-6 · 1.375-21 · 1.750-20
  • Mixer ထည့်သွင်းခြင်း။ပုံမှန်အားဖြင့် 1.750-6
  • Shaft torque3,800 N·m အဆင့်သတ်မှတ်သည် / 4,200 N·m အထွတ်အထိပ်
  • Clutch torque2,500 မှ 3,500 N·m
  • ရှွန်းတံထမ်းပိုး2,920 N·m
  • Mixer မော်ဒယ်များ865 · 1100 · 1300 · 1500
  • ထွန်စက်ပါဝါအနိမ့်ဆုံး 95-မြင်းကောင်ရေ ၂၀၀
  • စိတ်ကြိုက်လုပ်ပါ။အရှည်၊ ထမ်းဘိုး၊ ကြိုး၊ ဒိုင်း

Model Matrix — မည်သည့် PEECON Mixer သည် မည်သည့် PTO လိုအပ်သည်။

PEECON865
  • စွမ်းရည်865 CFT
  • Augers2
  • မင်း ပါဝါမြင်းကောင်ရေ ၉၅
  • ကားလိုင်းCAT6 CV
  • Splineထွန်စက်ဖြင့်
PEECON1100
  • စွမ်းရည်1100 CFT
  • Augers2
  • မင်း ပါဝါမြင်းကောင်ရေ ၁၃၅
  • ကားလိုင်းCAT6 CV
  • Splineထွန်စက်ဖြင့်
PEECON1300
  • စွမ်းရည်1300 CFT
  • Augers3
  • မင်း ပါဝါမြင်းကောင်ရေ ၁၈၀
  • ကားလိုင်းCAT6 CV
  • Splineထွန်စက်ဖြင့်
PEECON1500
  • စွမ်းရည်1500 CFT
  • Augers3
  • မင်း ပါဝါမြင်းကောင်ရေ ၂၀၀
  • ကားလိုင်းCAT6 CV
  • Splineထွန်စက်ဖြင့်

ဤပါဝါအကွာအဝေးရှိ လယ်ထွန်စက်အများစုသည် 1.750-20 PTO ပင်တိုင်ကို အသုံးပြုကြပြီး ဤအကွာအဝေးရှိ PEECON ရောနှောကိရိယာအများစုသည် 1.750-6 အဝင်ကို အသုံးပြုသည် ရှပ်။ နှစ်ဖက်စလုံးကို သီးခြားခွဲထားသည် — mixer side ကို mixer ဖြင့် fixed ၊ tractor side ကို fixed ဖြစ်သည် ထွန်စက်။ အော်ဒါမတင်မီ နှစ်ခုလုံးကို အတည်ပြုပါ။

CAT6 Constant Velocity Main Shaft — Assembly နှင့် Half-Shaft အပိုင်းနံပါတ်များ

CAT6 ပင်မရိုးရိုးအတွက် CV တပ်ဆင်ခြင်းနှင့် ဝက်ရိုးတံအကိုးအကားကို အပြီးသတ်ပါ။
ထွန်စက် Output Shaft CV Assembly Part Number ဖြည့်ပါ။ CV 1/2 Shaft အပိုင်းနံပါတ် Implement half (2500) Part Number
540 rpm၊ 1.375" × 6 spline 392206 ၃၉၂၂၀၆-တစ်ဝက် 2500-ImpLEMENT-တစ်ဝက်
1000 rpm၊ 1.375" × 21 spline 392221 392221-တစ်ဝက် 2500-ImpLEMENT-တစ်ဝက်
1000 rpm၊ 1.750" × 20 spline 392220 392220-တစ်ဝက် 2500-ImpLEMENT-တစ်ဝက်

ပြီးပြည့်စုံသော CV တပ်ဆင်ရေးသင်္ဘောသည် ပူးတွဲကြိုတင်ဆီနှင့် သင်္ဘောတက်သည်။ တစ်ဝက်တစ်ပျက်သာ အစားထိုးလိုလျှင် ရှပ်တစ်ဝက် အပိုင်းနံပါတ်သည် သင်မှာယူသော နံပါတ်ဖြစ်သည်။ အကောင်အထည်ဖော်မှုတစ်ဝက်ကို ထွန်စက်ဘေးဘက်မျိုးကွဲသုံးခုစလုံးတွင် မျှဝေထားသည်။

Clutch နှင့် Yoke ရွေးချယ်မှု — Torque အဆင့်သတ်မှတ်ချက်များနှင့် အစိတ်အပိုင်းနံပါတ်များ

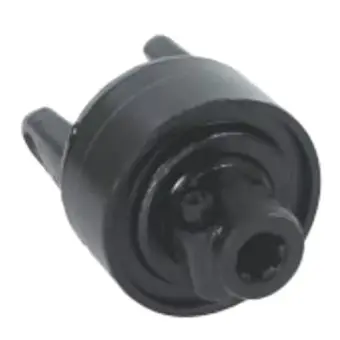

2500 series automatic cutout clutch for PEECON vertical feed mixer PTO shaft
2500 စီးရီး အလိုအလျောက်ဖြတ်တောက်ထားသော ကလစ်- K64 နှင့် K64/24 ကောင်များ။
2500 စီးရီး Automatic Cutout Clutches
အပိုင်းနံပါတ် မော်ဒယ် လုံးပတ် Splines Torque
134467 K64/24 1.750 20 3,500 N·m
LAF20250MDAL67 K64 1.750 20 2,500 N·m
135416 K64/24 1.375 6 2,700 N·m
135362 K64/24 1.750 6 2,700 N·m
135986 K64/24 1.750 20 2,700 N·m

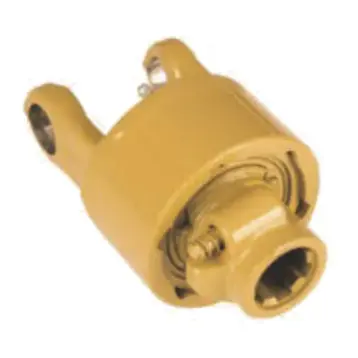

2500 series shear bolt yoke for PEECON vertical feed mixer PTO shaft
2500 စီးရီး shear bolt yokes — KB61၊ KB61/2 နှင့် BTL ကိုယ်ထည်များ။
2500 စီးရီး Shear Bolt Yokes
အပိုင်းနံပါတ် မော်ဒယ် လုံးပတ် Splines Torque
BTL67214810A KB61 1.375 21 —
BTL67385610A KB61 1.375 6 2,920 N·m
355272 KB61/2 1.375 6 2,920 N·m
4250104 KB61/2 1.375 6 2,920 N·m
BTL67205610A BTL 1.750 20 2,920 N·m
4250105 KB61/2 1.750 20 2,920 N·m
BTL67345610A KB61 1.750 6 2,920 N·m
338427 KB61/2 1.750 6 2,920 N·m
392340 KB61/2 1.9375 RD 0.50 သော့ —

Clutch မိသားစုနှစ်ခုသည် ဝန်ဆောင်မှုတွင် လဲလှယ်၍မရပါ။ ချော်ပြီးနောက် အလိုအလျောက်ဖြတ်တောက်ထားသော လက်ကိုင်များ ပြန်လည်ပါဝင်နေပါသည်။ ၎င်းတို့သည် စတင်ချိန်တွင် ရံဖန်ရံခါ ဝန်ပိုများသော ရောနှောစက်များနှင့် ကိုက်ညီပါသည်။ ထမ်းပိုးကို ထမ်းပိုးဖြင့် ထမ်းပိုးကို ထမ်းပိုး၍ ထမ်းပိုး၊ ရောနှောမလည်ပတ်မီတွင် ပြန်လည် သော့တပ်ထားရန် လိုအပ်သောကြောင့် ၎င်းတို့သည် ကျိုးနေသော ဘော့ကို အစားထိုးရန် ပိုမိုလွယ်ကူသည့် ရောစပ်ကိရိယာများနှင့် ကိုက်ညီပါသည်။ အပူလွန်ကဲတဲ့ clutch pack ထက်။ ကျယ်ပြန့်သောအကွာအဝေးအတွက် ကိုးကားချက်အပြည့်အစုံမှာ တွင်ဖြစ်သည်။feed mixers အတွက် PTO shaftစာမျက်နှာ။

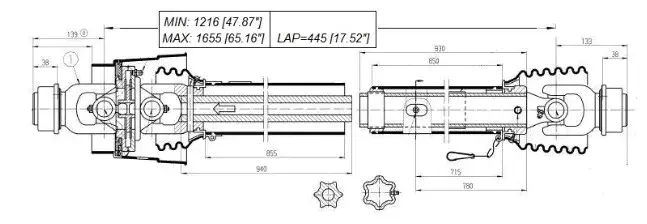

သတ်မှတ်ချက်အသေးစိတ် — Shaft၊ Joint နှင့် Shield

Shaft နှင့် Joint

ပင်မရိုးတံ
CAT6 အဆက်မပြတ်လျင်
ရှပ်ပစ္စည်း
မာကျောသောသတ္တုစပ်သံမဏိ, မြေပြင်
ရှပ်အချင်း
φ62 မီလီမီတာ
အဆစ်ထောင့်
±45°
စေ့စေ့စပ်စပ်
လေးလုံးပတ် လုံးပတ်ကြိတ်စက်
အဆင့်သတ်မှတ်ထားသော ရုန်းအား
3,800 N·m
Peak torque
4,200 N·m
အရှိန်အကွာအဝေး
540 - 1000 rpm

တံဆိပ်နှင့် အကာအကွယ်

တံဆိပ်ရိုက်ပစ္စည်း
ဟိုက်ဒရိုဂျင်နိုက်ထရစ်ရော်ဘာ
အပူချိန် အပိုင်းအခြား
−45°C မှ 130°C အထိ
ဖုန်အဖုံး
ခရုပတ်ချပ်ပြားဖြင့် နှုတ်ခမ်းသုံးချောင်း
ဒိုင်း
လွှမ်းခြုံမှုအပြည့်၊ အမြန်ချိတ်ဆက်ပါ။
ထွန်စက်ပါဝါ
မြင်းကောင်ရေ 80-220
Mixer နှင့် လိုက်ဖက်မှုရှိသည်။
PEECON၊ KUHN (20 m³ နှင့် အထက်)
စိတ်ကြိုက်လုပ်ပါ။
အရှည်၊ ထမ်းဘိုး၊ ကြိုး၊ ဒိုင်း
စာတမ်းပြုစုခြင်း။
တောင်းဆိုမှုအရ ဖြည့်ဆည်းပေးခဲ့သည်။

အထက်ဖော်ပြပါ သတ်မှတ်ချက်များသည် လက်ရှိထုတ်လုပ်မှုတည်ဆောက်မှုကို ထင်ဟပ်စေပါသည်။ ပုံမှန်မဟုတ်သော ရှပ်အရှည် သို့မဟုတ် ထမ်းဘိုးအရွယ်အစားအတွက်၊ ပုံဆွဲအုပ်ချုပ်သည်။ အပါအဝင် အခြားသော feed mixer အမှတ်တံဆိပ်များအတွက် ပိုမိုကျယ်ပြန့်သော အတိုင်းအတာအမြင့်မြတ်ဆုံး အစားအစာ ရောစပ်စက်များ, အမျိုးအစား စာမျက်နှာတွင် ဖော်ပြထားပြီး ကိုက်ညီမှုရှိသည်။feed mixer ဂီယာအုံသီးခြားစာမျက်နှာပေါ်တွင်ရှိသည်။

အမိန့်ကို ဘယ်လိုအတည်ပြုလဲ။

မော်ဒယ်နှင့် spline ပေးပို့ပါ။

PEECON ရောနှော မော်ဒယ် (865/1100/1300/1500) နှင့် ထွန်စက် PTO ဆောင်းပါးတို အရွယ်အစားကို ပေးပါ။

driveline ကိုအတည်ပြုပါ။

ကျွန်ုပ်တို့သည် ကိုက်ညီသော CV စည်းဝေးပွဲ၊ clutch မိသားစုနှင့် အစိတ်အပိုင်းနံပါတ် ပေါင်းစပ်မှုကို ပြန်ပေးပါသည်။

ပုံဆွဲခြင်းနှင့် quotation

စိတ်ကြိုက်အရှည် သို့မဟုတ် ထမ်းဘိုးအတွက်၊ ထုတ်လုပ်ခြင်းမပြုမီ ပုံဆွဲထုတ်ပေးပါသည်။ ကိုးကားချက်သည် အတည်ပြုထားသော ဖွဲ့စည်းမှုပုံစံအတွက် MOQ နှင့် ပို့ဆောင်ချိန်ကို ဖော်ပြပါသည်။

ထုတ်လုပ်မှုနှင့် ပေးပို့ခြင်း။

Standard shafts များသည် အတည်ပြုထားသော အချိန်ဇယားအတိုင်း ရွေ့လျားပြီး၊ ပုံဆွဲခြင်းကို အတည်ပြုပြီးနောက် စိတ်ကြိုက် shafts များကို ရွှေ့သည်။

မော်ဒယ်၊ spline ပေါင်းစပ်မှုနှင့် ဆက်စပ်မှုရှိမရှိတို့အပေါ် မူတည်သောကြောင့် MOQ နှင့် ခဲချိန်ကို ကိုးကားပါသည်။ shaft သည် စံ သို့မဟုတ် ပုံဆွဲရန် ပြုလုပ်ထားသည်။ ဤစာမျက်နှာပေါ်ရှိ မည်သည့်အရာကမျှ ပုံသေရုပ်ပုံလွှာတစ်ခုအတွက် ကတိကဝတ်မပြုပါ။ ကွဲပြားခြားနားသောဖွဲ့စည်းပုံ။ ဟိPTO shaft အပိုင်းအခြားစာမျက်နှာ အခြား စိုက်ပျိုးရေး အမျိုးအစားများကို စာရင်းပြုစုထားသည်။

အမေးများသောမေးခွန်းများ

မည်သည့် PEECON ရောစပ်ကိရိယာ မော်ဒယ်များသည် ဤ PTO ရှပ်ကို ဖုံးအုပ်သနည်း။

အထက်မော်ဒယ် matrix တွင်ဖော်ပြထားသည့်အတိုင်း 865၊ 1100၊ 1300 နှင့် 1500။ တစ်ခုစီအတွက် အနိမ့်ဆုံး ထွန်စက်ပါဝါသည် 95 hp၊ 135 hp၊ 180 hp နှင့် 200 hp အသီးသီးဖြစ်သည်။ လေးခုစလုံးသည် CAT6 constant velocity main shaft ကို လည်ပတ်သည်။

ထွန်စက်ဘေးနှင့် ရောနှောဘက်တွင် မည်သည့် spline ကိုအသုံးပြုသနည်း။

ဤအကွာအဝေးရှိ ထွန်စက်အများစုသည် 1.750-20 spline ကိုအသုံးပြုကြပြီး ရောနှောစက်အများစုသည် 1.750-6 input shaft ကိုအသုံးပြုသည်။ 1.375-6 (540 rpm) နှင့် 1.375-21 (1000 rpm) ထွန်စက်ဘေးဘက် ရွေးစရာများလည်း ရနိုင်ပါသည်။ ထွန်စက်ဘေးနှင့် ရောနှောဘက်ခြမ်းကို သီးခြားလွတ်လပ်စွာ လိုက်ဖက်သည် — မမှာယူမီ နှစ်ခုလုံးကို အတည်ပြုပါ။

shaft နှင့် clutch ၏ torque rating ကဘာလဲ။

CAT6 ပင်မရိုးရိုးကို 3,800 N·m စဉ်ဆက်မပြတ်နှင့် 4,200 N·m instantaneous peak အဖြစ် အဆင့်သတ်မှတ်ထားသည်။ 2500 စီးရီးရှိ အလိုအလျောက်ဖြတ်တောက်ထားသော clutches များသည် 2,500 N·m မှ ​​3,500 N·m အထိရှိသည်။ Shear bolt yoke များကို 2,920 N·m တွင် အဆင့်သတ်မှတ်ထားသည်။

ပုံမှန်မဟုတ်သော ရိုးတံအရှည် သို့မဟုတ် ထမ်းပိုးကို ပေးဆောင်နိုင်ပါသလား။

ဟုတ်ကဲ့။ ပုံဆွဲရန်အတွက် Shaft အရှည်၊ yoke size၊ spline ပေါင်းစပ်မှုနှင့် shield configuration ကို ပြုလုပ်နိုင်သည်။ ရှိပြီးသား shaft ၏အတိုင်းအတာများ သို့မဟုတ် ပူးတွဲစင်တာများကို အမှတ်အသားပြုထားသော ပုံကြမ်းကို ပေးပို့ပါ၊ ဖြစ်နိုင်ခြေကို အတည်ပြုပါမည်။

MOQ နှင့် ပို့ဆောင်ချိန်ကဘာလဲ။

မှာယူမှုတစ်ခုအတွက် MOQ နှင့် ပို့ဆောင်ချိန်ကို အတည်ပြုပါသည်။ ၎င်းတို့သည် မော်ဒယ်၊ spline ပေါင်းစပ်မှုနှင့် shaft သည် စံနှုန်း သို့မဟုတ် ပုံဆွဲရန်အတွက် ပြုလုပ်ထားခြင်း ရှိမရှိအပေါ် မူတည်သည်။ မင်းရဲ့ mixer model နဲ့ ထွန်စက် PTO spline ကို ပို့ပြီး MOQ နဲ့ အဲဒီ configuration အတွက် ခဲချိန်ကို ဖော်ပြတဲ့ quotation ကို ထုတ်ပေးမှာပါ။

သင်၏ PEECON Mixer အတွက် Quotation တစ်ခုတောင်းဆိုပါ။

သင်၏ PEECON ရောနှောပုံစံ (865/1100/1300/1500) နှင့် ထွန်စက် PTO တုံးအရွယ်အစား (1.375-6၊ 1.375-21 သို့မဟုတ် ၁.၇၅၀-၂၀)။ ကျွန်ုပ်တို့သည် driveline ပေါင်းစပ်မှုနှင့် အပိုင်းနံပါတ်ကို အတည်ပြုပြီး MOQ နှင့် ပို့ဆောင်ချိန်နှင့်အတူ quotation တစ်ခုထုတ်ပေးပါသည်။ ထိုဖွဲ့စည်းပုံအတွက်။ ပုံဆွဲခြင်းအတွက် စိတ်ကြိုက်အလျားနှင့် ထမ်းဘိုးများကို ကိုးကားထားသည်။
