Crane Luffing ဟိုက်ဒရောလစ်ဆလင်ဒါ
  • Crane Luffing ဟိုက်ဒရောလစ်ဆလင်ဒါCrane Luffing ဟိုက်ဒရောလစ်ဆလင်ဒါ
  • Crane Luffing ဟိုက်ဒရောလစ်ဆလင်ဒါCrane Luffing ဟိုက်ဒရောလစ်ဆလင်ဒါ

Crane Luffing ဟိုက်ဒရောလစ်ဆလင်ဒါ

Raydafon crane luffing hydraulic cylinder သည် mobile crane နှင့် port machinery အတွက် boom angle control cylinder ဖြစ်သည်။ ရည်ညွှန်းမော်ဒယ် ZXSTC1000S.2.5-00: Φ320 bore, Φ280 rod, 4000 mm stroke, 4750 mm installation distance, 32 MPa working pressure, 3000 kN real-time dynamic thrust, 1522 kg unit weight. ကိုယ်ထည်သည် 7-pass အံဝင်ခွင်ကျဖြစ်ပြီး ခုခံအား 1250 MPa အထက်တွင် တည်ငြိမ်စေရန် နှစ်ဆသော သန်မာသော အလွိုင်းစတီးဖြင့် ပြုလုပ်ထားသည်။ ဂျာမနီမှတင်သွင်းသော perfluoroether ရော်ဘာပေါင်းစပ်လက်စွပ်နှင့် 5 μm အဆင့်ရှိသောဖုန်နှုတ်ခမ်းပါရှိသော triple progressive တံဆိပ်။ 0.08 mm/s အလွန်အမြန်နှုန်းနိမ့်တည်ငြိမ်မှုအတွက် ±0.03 မီလီမီတာ သံလိုက်အနေအထား တုံ့ပြန်ချက်ပါရှိသော ပေါင်းစပ်လျှပ်စစ်-ဟိုက်ဒရောလစ်ဆာဗာ။ 5000 နာရီ ပြုပြင်ထိန်းသိမ်းမှု အခမဲ့ လည်ပတ်မှု။ Custom bore Φ50-500 mm၊ ဆားမှုတ်ဆေးနှင့် ဖုန်ဒဏ်ခံနိုင်ရည်ရှိသည်။ MOQ 5 ယူနစ်၊ 45-60 ရက်အစုလိုက်ပို့ဆောင်ချိန်။ ကရိန်းမော်ဒယ်၊ တွန်းအားလိုအပ်ချက်နှင့် ပမာဏကို ကိုးကားရန်အတွက် ပေးပို့ပါ။
Crane Luffing · မော်ဒယ် ZXSTC1000S.2.5-00

Mobile Cranes နှင့် Port Machinery အတွက် Custom Crane Luffing Hydraulic Cylinder — OEM ထုတ်လုပ်သူ တိုက်ရိုက် ထောက်ပံ့မှု

ကရိန်း luffing ဟိုက်ဒရောလစ်ဆလင်ဒါသည် မိုဘိုင်းကရိန်းများတွင် boom ထောင့်ကို ထိန်းချုပ်သည်။ Raydafon သည် အကွာအဝေးကို ချဲ့ထွင်ကာ ကျစ်လစ်သိပ်သည်းစွာ ပြန်နုတ်နိုင်သည့် နှစ်ထပ်သော မြင်ကွင်းကျယ် ဘက်စုံကြည့်မှန်ပြောင်းပုံစံဖြင့် တည်ဆောက်ထားသည်။ ကိုယ်ထည်သည် 7-pass Die-Forged ဖြစ်ကာ 1250 MPa အထက် ခံနိုင်ရည်အား တည်ငြိမ်စေရန် လေကြောင်းအဆင့်မြင့် အလွိုင်းစတီးမှ နှစ်ဆဖြင့် ပြုလုပ်ထားသည်။ Triple progressive sealing နှင့် magnetostrictive servo module တစ်ခုသည် ဆားမှုတ်ဆေး၊ ဖုန်မှုန့်နှင့် port နှင့် wind-power duty cycles များ၏ လိုအပ်ချက်များကို ကိုင်တွယ်ဖြေရှင်းပေးပါသည်။

3000 kN အချိန်နှင့်တပြေးညီ လှုပ်ရှားတွန်းအား
32 MPa အလုပ်ဖိအား
Φ320×Φ280 ဖေဖေ့×ကြိမ်လုံး
4000 မီလီမီတာ လေဖြတ်ခြင်း။
5000 နာရီ ပြုပြင်ထိန်းသိမ်းမှုကင်းသော
ကိုးကားမော်ဒယ်

ZXSTC1000S.2.5-00 — သတ်မှတ်ချက် အပြည့်အစုံ

ရည်ညွှန်းမော်ဒယ်သည် heavy-lift mobile crane luffing circuits များအတွက် အသုံးပြုသည့် တကယ့်ထုတ်လုပ်မှုပုံစံတစ်ခုဖြစ်သည်။ တူညီသော ပုံဆွဲခြင်းလုပ်ငန်းစဉ်တွင် စိတ်ကြိုက် bore နှင့် stroke ကို ရရှိနိုင်သည်။

ဆလင်ဒါအမည် ပုံဆွဲနံပါတ် Bore ΦD ကြိမ်လုံး Φd လေဖြတ် S တပ်ဆင်ပါ။ ဌ ဖိအား ဆိပ်ကမ်း အလေးချိန်
Luffing ဟိုက်ဒရောလစ်ဆလင်ဒါ ZXSTC1000S.2.5-00 Φ320 Φ280 4000 မီလီမီတာ 4750 မီလီမီတာ 32 MPa 2-M27×2
4-G1/4
1522 ကီလိုဂရမ်

မတူညီသောတွန်းအား သို့မဟုတ် တပ်ဆင်မှုပုံစံများဖြင့် ကရိန်းဆားကစ်များကို သင့်ပုံဆွဲခြင်းအတွက် ထုတ်လုပ်နိုင်ပါသည်။ ကရိန်းအမှတ်တံဆိပ်နှင့် မော်ဒယ်၊ လိုအပ်သောတွန်းအားနှင့် တပ်ဆင်ပုံဆွဲခြင်းကို ပေးပို့ပါ။ ပိုကျယ်သော mobile crane ဆလင်ဒါအကွာအဝေးအတွက်၊ ကိုကြည့်ပါ။Mobile Crane ဟိုက်ဒရောလစ်ဆလင်ဒါများအမျိုးအစား။

အင်ဂျင်နီယာနက်ငုပ်

ဤဆလင်ဒါကို ကွဲပြားစေသော နည်းပညာလေးမျိုး

01

Full-condition adaptive load ထိန်းချုပ်မှု

ဆလင်ဒါကိုယ်ထည်ကို လေကြောင်းအဆင့်ပစ္စည်းဖြင့် အတုလုပ်ထားသည်။ Raydafon သည် အံဝင်ခွင်ကျဖြစ်မှု ခုနစ်ခုကို ဖြတ်သန်းပြီးနောက် နှစ်ထပ်အိုမင်းသော အပူကုသမှုကို ဖြတ်သန်းသွားသည့် စိတ်ကြိုက် စွမ်းအားမြင့် အလွိုင်းစတီးကို အသုံးပြုထားသည်။ Double-aging သည် ပစ္စည်းဖွဲ့စည်းပုံကို တည်ငြိမ်စေပြီး ဆန့်နိုင်အား 1250 MPa အထက်တွင် ထိန်းထားသည်။ 3000 kN တွန်းအား ဆလင်ဒါတစ်ခုတွင် ဆက်တိုက် lift cycles လည်ပတ်နေသော စပါးဖွဲ့စည်းပုံသည် 32 MPa ဖိအားအောက်တွင် ပင်ပန်းနွမ်းနယ်နေသောဘဝကို တည်ငြိမ်စေသည်။

≥1250 MPa ဆန့်နိုင်အား
02

မိုက်ခရိုနအဆင့် တိကျသော ဆာဗိုထိန်းချုပ်မှု

Raydafon ၏ အင်ဂျင်နီယာအဖွဲ့သည် သမားရိုးကျ သီးခြား valve control setup ကို အစားထိုးသည့် ပေါင်းစပ် electro-hydraulic servo module တစ်ခုကို တီထွင်ခဲ့သည်။ အဆို့ရှင်အုပ်စုသည် လေကြောင်းအဆင့် servo valve cores နှင့် ±0.03 mm တိကျမှုရှိသော magnetostrictive displacement sensor ကိုအသုံးပြုသည်။ ၎င်းပေါင်းစပ်မှုသည် 0.08 မီလီမီတာ/s တွင် အရှိန်အဟုန်နိမ့်တည်ငြိမ်သည့်လုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသောကြောင့် အော်ပရေတာသည် ခလုတ်ချော်ခြင်း သို့မဟုတ် အရှိန်လွန်ခြင်းမရှိဘဲ boom ကို နေရာချထားနိုင်သည်။

±0.03 mm အာရုံခံကိရိယာ တိကျမှု
03

လွန်ကဲသောပတ်ဝန်းကျင်ကို အသက်တာရှည်ကာကွယ်မှု

ဆိပ်ကမ်းစက်ယန္တရားများ ဆားဖြန်းတိုက်စားသည်ကို မြင်သည်။ သတ္တုပစ္စည်းကိရိယာများသည် အပူချိန်မြင့်သော ဖုန်မှုန့်များကို မြင်သည်။ Raydafon သည် နှစ်ခုစလုံးအတွက် triple progressive sealing protection structure ကို တည်ဆောက်ခဲ့သည်။ ပင်မတံဆိပ်သည် နှစ်ထပ်ဖိအားပေးချေမှုအတွက် နှုတ်ခမ်းနှစ်ထပ်ဒီဇိုင်းဖြင့် ဂျာမနီမှတင်သွင်းသော perfluoroether ရော်ဘာပေါင်းစပ်လက်စွပ်ဖြစ်သည်။ အလယ်အလွှာသည် 5 μmထက် ပိုကြီးသော အစိုင်အခဲအမှုန်များကို ကြားဖြတ်ဟန့်တားသည့် အဆင့်လိုက်ဖုန်မှုန့်နှုတ်ခမ်းကို အသုံးပြုသည်။ ညစ်ညမ်းမှု ဆန့်ကျင်နိုင်စွမ်းသည် ရိုးရိုးနှုတ်ခမ်းသားတံဆိပ်ထက် 40% ပိုမြင့်သည်။ ပေါင်းစပ်စက်ဝန်းအား ပြုပြင်ထိန်းသိမ်းမှုကင်းစင်ရန် နာရီ 5000 အဆင့်သတ်မှတ်ထားသည်။

5 μm ဖုန်မှုန့်နှုတ်ခမ်း
04

စွမ်းအင်ထိရောက်မှု အကောင်းဆုံး ဟိုက်ဒရောလစ်စနစ်

Raydafon ၏ စွမ်းအင်ချွေတာရေး ဒီဇိုင်းသည် ဆောက်လုပ်ရေး စက်များ အမှန်တကယ် အလုပ်လုပ်ပုံကို ခွဲခြမ်းစိတ်ဖြာခြင်းမှ ဆင်းသက်လာခြင်းဖြစ်သည်။ Differential amplitude circuit သည် non-load အခြေအနေအောက်တွင် ဟိုက်ဒရောလစ်ဆီလည်ပတ်မှုပမာဏကို 35% လျှော့ချပေးသည်။ စွမ်းဆောင်ရည်မြင့်မားသော အမြဲတမ်းသံလိုက် synchronous မော်တာပန့်အဖွဲ့နှင့် ပေါင်းစပ်ထားသောကြောင့် စနစ်၏ ပြီးပြည့်စုံသော စွမ်းအင်သုံးစွဲမှုသည် သမားရိုးကျဖြေရှင်းချက်နှင့် နှိုင်းယှဉ်ပါက 28% ကျဆင်းသွားသည်။ 8 နာရီအဆိုင်း လည်ပတ်နေသော ကရိန်းတွင် လောင်စာဆီ သို့မဟုတ် ဘက်ထရီသုံးစွဲမှု တိုင်းတာနိုင်သော လျှော့ချမှုအဖြစ် ပြောင်းလဲသည်။

-28% စနစ်စွမ်းအင်

Raydafon Crane Luffing Hydraulic Cylinders များကို အဘယ်ကြောင့်နည်း

A

ဟိုက်ဒရောလစ် နယ်ပယ်တွင် နှစ် 20 ၊

Raydafon သည် ဟိုက်ဒရောလစ်ဆလင်ဒါများကို ထုတ်လုပ်နေသည်မှာ ဆယ်စုနှစ် နှစ်ခုရှိပြီဖြစ်သည်။ အင်ဂျင်နီယာအဖွဲ့သည် အိမ်တွင်းရှိ ဆလင်ဒါ၊ ဆာဗာမော်ဂျူးနှင့် တံဆိပ်ခတ်စနစ်တို့ကို ဖော်ဆောင်ပေးသောကြောင့် သတ်မှတ်ချက်ပြောင်းလဲမှုများကို ပြင်ပပေးသွင်းသူများမှတစ်ဆင့်မဟုတ်ဘဲ အရင်းအမြစ်တွင် ကိုင်တွယ်ဆောင်ရွက်ပါသည်။

B

အတုလုပ်ခြင်းမှ တပ်ဆင်ခြင်းအထိ အပြည့်အဝ ထိန်းချုပ်နိုင်ခြင်း

ကိုယ်ထည်အတုလုပ်ခြင်း၊ အပူကုသမှု၊ သံပြား၊ chrome ပလပ်စတစ်၊ တံဆိပ်ခတ်တပ်ဆင်ခြင်းနှင့် ဖိအားစမ်းသပ်ခြင်းအားလုံးသည် Raydafon စက်ရုံတွင် ဖြစ်ပွားပါသည်။ ၎င်းသည် ခြေရာခံနိုင်မှုကို နဂိုအတိုင်း ထိန်းသိမ်းထားပြီး ပေးသွင်းသူအများအပြားထံမှ သင်ရရှိသော အစုအဝေးကွဲပြားမှုကို လျှော့ချပေးသည်။

C

စက်ရုံတိုက်ရိုက်စျေးနှုန်း

တိုက်ရိုက်ရောင်းချမှုပုံစံဖြင့် ရောင်းချသည်။ တူညီသောသတ်မှတ်ချက်အဆင့်တွင်ဥရောပနှင့်အမေရိကန်အမှတ်တံဆိပ်များ၏ကုန်ကျစရိတ်၏ 60% နီးပါးစွမ်းဆောင်ရည်နှင့်နှိုင်းယှဉ်နိုင်သည်။ စက်ရုံနှင့် ဝယ်သူကြားတွင် ကုန်သွယ်မှုအစွန်းအထင်း မထည့်ပါ။

D

Spec အပြည့်အစုံ စိတ်ကြိုက်ပြင်ဆင်ခြင်း။

Cylinder bore အချင်း Φ50 mm မှ Φ500 mm အထိ စိတ်ကြိုက် တည်ဆောက်နိုင်ပါသည်။ လေဖြတ်ခြင်း၊ တပ်ဆင်ခြင်းအကွာအဝေး၊ ဆိပ်ကမ်းအမျိုးအစားနှင့် တပ်ဆင်ခြင်းပုံစံတို့ကို သင့်ပုံဆွဲခြင်းနှင့် ဆန့်ကျင်၍ ထုတ်လုပ်ထားသောကြောင့် စံမဟုတ်သော ကရိန်းမော်ဒယ်များကို အတိအကျ လိုက်ဖက်နိုင်ပါသည်။

E

ဆိပ်ကမ်းနှင့် လေအားလျှပ်စစ် အခြေအနေများတွင် အတည်ပြုထားသည်။

triple sealing system နှင့် servo module ကို port machinery salt spray နှင့် wind-power heavy lift အခြေအနေများအတွက် တည်ဆောက်ထားပါသည်။ ဒီဇိုင်းသည် လက်တွေ့လုပ်ငန်းခွင်အခြေအနေများမဟုတ်ဘဲ လက်တွေ့လုပ်ဆောင်သည့်နေရာများကို ပစ်မှတ်ထားသည်။

F

OEM ပံ့ပိုးမှု

ကရိန်းတံဆိပ်နှင့် မော်ဒယ်၊ သို့မဟုတ် ပုံဆွဲနံပါတ်တစ်ခု ပေးပို့ပါ။ Raydafon reverse-engineers သည် တူညီသောပုံတွင် စိတ်ကြိုက်အသုတ်တစ်ခုကို နမူနာများနှင့် ကိုးကားသည်။ OEM ဖောက်သည်များအတွက် သီးသန့်တံဆိပ်ထုပ်ပိုးမှုကို ပံ့ပိုးပေးသည်။

Dimension Drawings များ

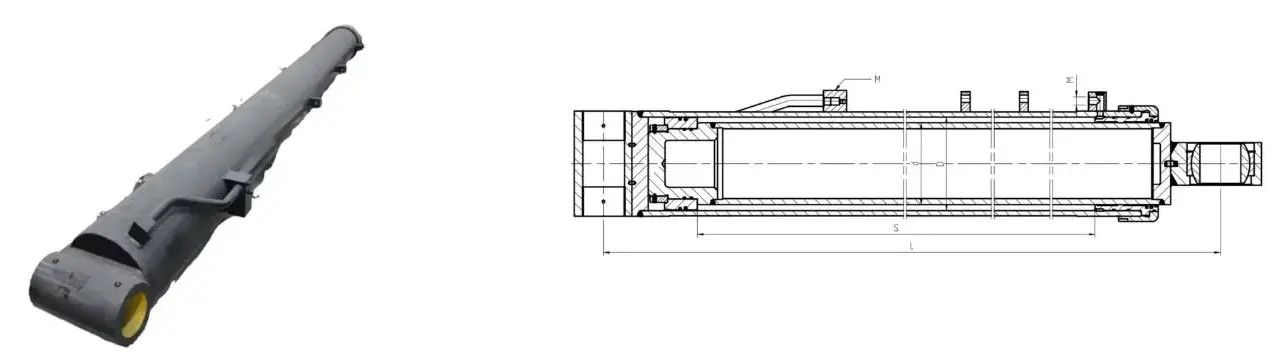

Crane luffing hydraulic cylinder dimension drawing
တပ်ဆင်မှု ခြုံငုံသုံးသပ်ချက် — bore/rod interface၊ port position နှင့် mounting ပုံစံ

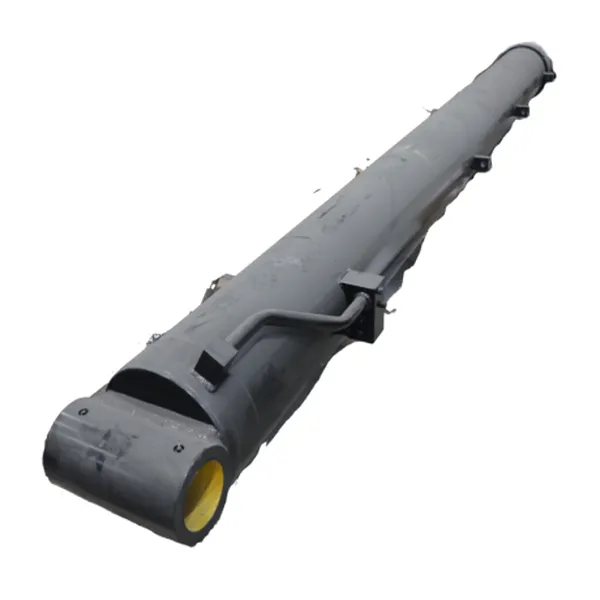

Crane luffing hydraulic cylinder product view
ထုတ်ကုန်မြင်ကွင်း — ဆလင်ဒါကိုယ်ထည်နှင့် ကြိမ်လုံးတပ်ဆင်မှု

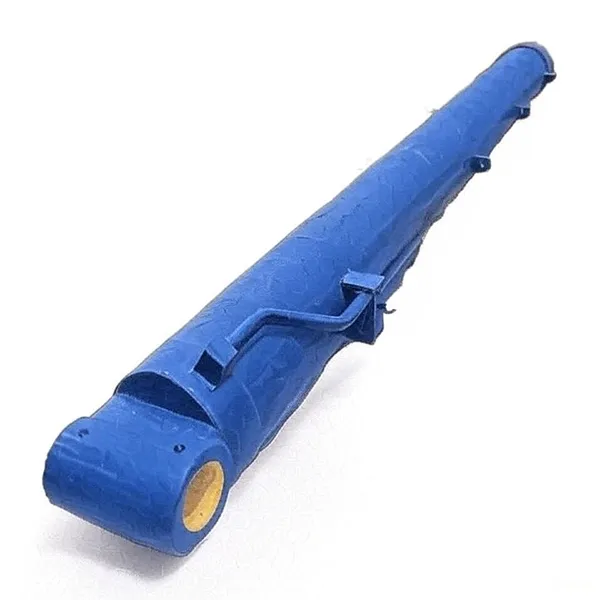

Crane luffing hydraulic cylinder detail
ဆိပ်ကမ်းနှင့် တံဆိပ်အသေးစိတ် — 2-M27×2 အပေါင်း 4-G1/4 အင်တာဖေ့စ်

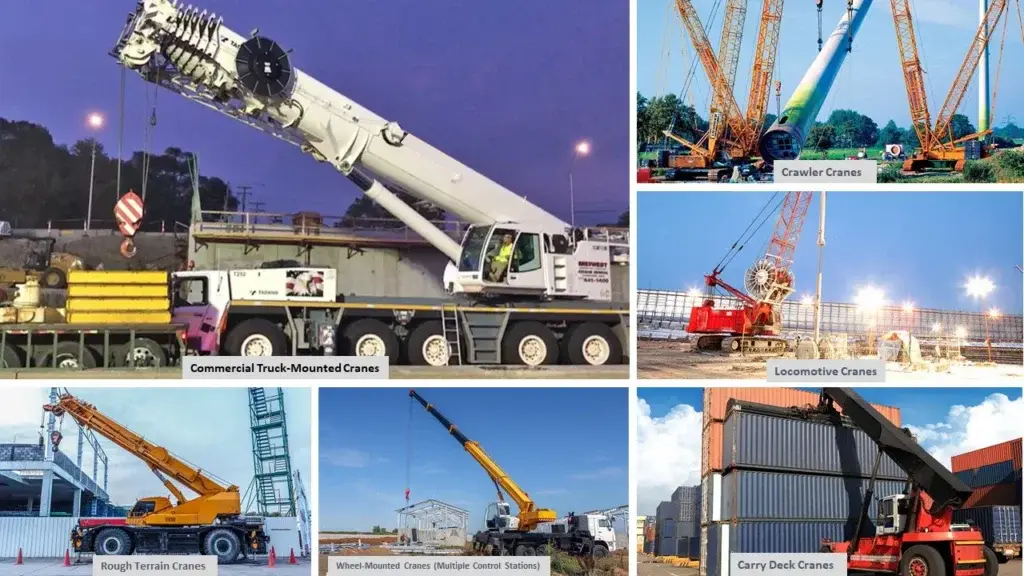

Crane luffing hydraulic cylinder application
အပလီကေးရှင်းကို ကိုးကားခြင်း — မိုဘိုင်းကရိန်း luffing ဆားကစ်ပေါ်တွင် တပ်ဆင်ထားသည်။

Crane Luffing ဟိုက်ဒရောလစ်ဆလင်ဒါများကို အသုံးပြုသည့်နေရာ

01

မိုဘိုင်းကရိန်း

ထရပ်ကား တပ်ဆင်ထားသော မိုဘိုင်းကရိန်းများနှင့် မြေပြင်အားလုံးတွင် Boom Angle ထိန်းချုပ်မှု။ boom အား အပြည့်အ၀ မြှင့်တင်ရန်နှင့် ထိန်းထားရန် လိုအပ်သော တွန်းအားကို ကိုင်တွယ်ပါ။

02

ဆိပ်ကမ်းစက်

ဆားဖြန်းထားသော ပတ်ဝန်းကျင်တွင် သင်္ဘောမှ ကမ်းနားနှင့် ခြံကရိန်းများ။ Triple progressive seal နှင့် hard chrome ဖြင့်ပြုလုပ်ထားသော ကမ်းရိုးတန်းလုပ်ငန်းများတွင် ပြုပြင်ထိန်းသိမ်းမှုသံသရာကို သက်တမ်းတိုးစေသည်။

03

လေအားလျှပ်စစ်ပစ္စည်းများ

တပ်ဆင်ခြင်းနှင့် ပြုပြင်ထိန်းသိမ်းခြင်း ရေယာဉ်များပေါ်တွင် ကရိန်းအမြောက်အမြား ဖောက်ထုတ်ခြင်း။ ကမ်းလွန်တိကျစွာနေရာချထားခြင်းအတွက် မြင့်မားသောတွန်းအားတည်ငြိမ်မှုနှင့် မိုက်ခရိုနအဆင့် servo ထိန်းချုပ်မှုကိစ္စ။

04

အကြီးစားအင်ဂျင်နီယာနှင့်သတ္တုဗေဒ

မြင့်မားသောအပူချိန်နှင့် ဖုန်မှုန့်အခြေအနေများတွင် စက်မှုရုတ်သိမ်းရေးပစ္စည်းများ။ စွမ်းအင်ချွေတာသော ဆားကစ်သည် ကြာမြင့်သော အဆိုင်းများတွင် လောင်စာ သို့မဟုတ် ဘက်ထရီသုံးစွဲမှုကို လျှော့ချပေးသည်။

မှာယူမှု သတ်မှတ်ချက်စာရွက်

ကိုးကားမော်ဒယ်
ZXSTC1000S.2.5-00
အချိန်နှင့်တပြေးညီ လှုပ်ရှားတွန်းအား
3000 kN
အလုပ်ဖိအား
32 MPa
ဖေဖေ့ချင်း
Φ320 mm (စိတ်ကြိုက် Φ50-500 mm ရနိုင်သည်)
ကြိမ်လုံးချင်း
Φ280 မီလီမီတာ
လေဖြတ်ခြင်း။
4000 မီလီမီတာ
တပ်ဆင်မှုအကွာအဝေး
4750 မီလီမီတာ
ယူနစ်အလေးချိန်
1522 ကီလိုဂရမ်
ဆိပ်ကမ်း / ကြားခံ
2-M27×2 အပေါင်း 4-G1/4
ခန္ဓာကိုယ်အတုလုပ်ခြင်း။
7-pass die-forged aviation-grade သတ္တုစပ်သံမဏိ၊ နှစ်ဆအရွယ် ဆန့်နိုင်အား ≥1250 MPa အထိ
ဆာဗိုထိန်းချုပ်မှု
ပေါင်းစပ်လျှပ်စစ်-ဟိုက်ဒရောလစ်ဆာဗာ၊ သံလိုက်အာရုံခံကိရိယာ ± 0.03 မီလီမီတာ တိကျမှု၊ အလွန်နိမ့်သောမြန်နှုန်း 0.08 မီလီမီတာ/စက္ကန့်
တံဆိပ်ခတ်ခြင်း။
Triple progressive တံဆိပ်၊ Germany perfluoroether ပေါင်းစပ် ပင်မလက်စွပ်၊ 5 μm အဆင့်ရှိ ဖုန်မှုန့်နှုတ်ခမ်း
စွမ်းအင်ချွေတာခြင်း။
Differential amplitude circuit၊ ဝန်မရှိသော ဆီလည်ပတ်မှု 35% လျော့နည်းပြီး၊ စနစ်စွမ်းအင်သုံးစွဲမှု 28%
ပြုပြင်ထိန်းသိမ်းမှုသံသရာ
နာရီ 5000 ပြုပြင်ထိန်းသိမ်းမှုအခမဲ့
စိတ်ကြိုက်လုပ်ပါ။
Spec အပြည့်ပါသော Custom bore Φ50-500 mm၊ OEM ထုပ်ပိုးမှုနှင့် သီးသန့်တံဆိပ်
MOQ
မော်ဒယ်တစ်ခုလျှင် 5 ယူနစ်
အစုလိုက် ပို့ဆောင်ချိန်
အပ်ငွေနှင့်ဆွဲအတည်ပြုပြီးနောက် 45-60 ရက်
Quotation အခြေခံ
ကရိန်းမော်ဒယ်နှင့် တန်ချိန်၊ တွန်းအား လိုအပ်ချက်၊ ပေါက်/လေဖြတ်ခြင်း သတ်မှတ်ချက်၊ ဆိပ်ကမ်း အရွယ်အစား၊ အရေအတွက်၊ ဦးတည်ရာ ဆိပ်ကမ်း

သင်၏အမိန့်သည် Raydafon မှတဆင့် မည်သို့ရွေ့လျားသနည်း။

  1. 01

    လျှောက်လွှာအကျဉ်း

    ကရိန်းမော်ဒယ်နှင့် တန်ချိန်၊ လိုအပ်သောတွန်းအား၊ bore/stroke specification၊ port size၊ quantity နှင့် destination port ကို ပေးပို့ပါ။

  2. 02

    မော်ဒယ်ရွေးချယ်ရေးနှင့် ကိုးကားချက်

    Raydafon သည် ရည်ညွှန်းမော်ဒယ် ကိုက်ညီမှုရှိမရှိ သို့မဟုတ် စိတ်ကြိုက်တည်ဆောက်မှု လိုအပ်ပါက အတည်ပြုပါသည်။ FOB Ningbo quotation ကိုခဲအချိန်နှင့်အတူထုတ်ပေးပါသည်။

  3. 03

    ရေးဆွဲအတည်ပြုချက်

    စိတ်ကြိုက်တည်ဆောက်မှုများအတွက်၊ Raydafon reverse-engineers သည် OEM အပိုင်းမှနမူနာတစ်ခုထုတ်ပေးပြီး ဝယ်သူနှင့်အတူ bore၊ stroke၊ installation distance နှင့် port dimension ကိုအတည်ပြုသည်။

  4. 04

    အတုလုပ်ခြင်းနှင့် အပူကုသမှု

    7-pass die forging နှင့် double-aging heat treatment သည် ခန္ဓာကိုယ်အား 1250 MPa tensile strength အထက်သို့ တည်ငြိမ်စေသည်။ Honing နှင့် hard chrome အဖြစ်လည်းကောင်း လိုက်ပါလာသည်။

  5. 05

    Assembly နှင့် Pressure Test

    Piston၊ seals၊ servo module နှင့် buffer တို့ကို စုစည်းထားသည်။ ဆလင်ဒါအား 32 MPa တွင် ဖိအားစမ်းသပ်ထားပြီး ချောမွေ့မှုနှင့် ဆာဗာတုံ့ပြန်မှုအတွက် လေဖြတ်ခြင်းစမ်းသပ်ထားသည်။

  6. 06

    ထုပ်ပိုးခြင်းနှင့် ပို့ဆောင်ခြင်း။

    ဆလင်ဒါများကို သံချေးဆန့်ကျင်ဆီနှင့် အကာအကွယ်အဆုံးထုပ်များပါရှိသော အားဖြည့်သစ်သားဘူးများတွင် ထုပ်ပိုးထားသည်။ ထုပ်ပိုးမှုစာရင်း၊ ပြေစာနှင့် စစ်ဆေးရေးအစီရင်ခံစာတို့နှင့်အတူ ပင်လယ်၊ လေကြောင်း သို့မဟုတ် အမြန်ဖြင့် တင်ပို့သည်။

စာရွက်စာတမ်းနှင့် အရည်အသွေးပံ့ပိုးမှု

  • ✓
    ပစ္စည်းလက်မှတ်

    ကိုယ်ထည်အလွိုင်းသံမဏိလက်မှတ်၊ နှစ်ထပ်အိုမင်းမှုအပူကုသမှုမှတ်တမ်း၊ ပို့ဆောင်မှုတစ်ခုစီတွင် ပေးထားသည့် တံဆိပ်ပေါင်း ဒေတာစာရွက်။

  • ✓
    ဖိအားစမ်းသပ်မှုအစီရင်ခံစာ

    ဆလင်ဒါတစ်ခုစီကို ထုပ်ပိုးခြင်းမပြုမီ 32 MPa တွင် စမ်းသပ်ခဲ့သည်။ ယိုစိမ့်မှု၊ လေဖြတ်မှု ချောမွေ့မှု၊ ဆာဗိုတုံ့ပြန်မှုနှင့် ပို့တ်တပ်ဆင်မှုတို့ကို မှတ်တမ်းတင်ထားသည်။

  • ✓
    Dimensional စစ်ဆေးရေးမှတ်တမ်း

    ဖောက်သည်များ၊ လှံတံ၊ လေဖြတ်ခြင်း၊ တပ်ဆင်မှုအကွာအဝေးနှင့် မှာယူထားသည့် သတ်မှတ်ချက် သို့မဟုတ် ဝယ်ယူသူပုံဆွဲခြင်းနှင့် ဆန့်ကျင်စွာ မှတ်တမ်းတင်ထားသော ဆိပ်ကမ်းအတိုင်းအတာများ။

  • ✓
    ထုပ်ပိုးတင်ပို့ခြင်း။

    သံချေးတက်ဆီနှင့် အကာအကွယ်အဆုံးထုပ်များဖြင့် အားဖြည့်ထားသော သစ်သားအိတ်။ ကြီးမားသော ဆလင်ဒါအသုတ်များကို အလွှာလိုက်ချထားပြီး ပင်လယ်ရေကြောင်းသယ်ယူပို့ဆောင်ရေးအတွက် ချည်နှောင်ထားသည်။

အမေးများသောမေးခွန်းများ

ကရိန်း luffing ဟိုက်ဒရောလစ်ဆလင်ဒါဆိုတာဘာလဲ။

ကရိန်း luffing ဟိုက်ဒရောလစ်ဆလင်ဒါသည် မိုဘိုင်းကရိန်းပေါ်တွင် boom ထောင့်ကို ထိန်းချုပ်သည့် ဟိုက်ဒရောလစ် အစိတ်အပိုင်းဖြစ်သည်။ Luffing သည် အလုံးအရင်းကို မြှင့်တင်ခြင်း သို့မဟုတ် နှိမ့်ပေးခြင်းကို ရည်ညွှန်းပြီး ဆလင်ဒါသည် ဤလှုပ်ရှားမှုကို နှစ်ဆသရုပ်ဆောင်သော ဘက်စုံကြည့်မှန်ပြောင်းပုံစံဖြင့် မောင်းနှင်သည်။ ၎င်းသည် တန်ပြန်အလေးချိန်ဆလင်ဒါနှင့် အထွက်ဆလင်ဒါတို့နှင့်အတူ မိုဘိုင်းကရိန်းများရှိ ပင်မဆလင်ဒါများထဲမှတစ်ခုဖြစ်သည်။

ရည်ညွှန်းမော်ဒယ်နှင့် ၎င်း၏တွန်းအားက အဘယ်နည်း။

ရည်ညွှန်းမော်ဒယ်သည် ZXSTC1000S.2.5-00 ဖြင့် 3000 kN အချိန်နှင့်တပြေးညီ ပြောင်းလဲနေသောတွန်းအား၊ 32 MPa အလုပ်ဖိအား၊ Φ320 mm bore၊ Φ280 mm rod၊ 4000 mm stroke၊ 4750 mm တပ်ဆင်မှုအကွာအဝေးနှင့် 1522 kg ယူနစ်အလေးချိန်။ Raydafon သည် OEM ကရိန်းအမှတ်တံဆိပ်များအတွက် Custom bore နှင့် stroke ကို ပံ့ပိုးပေးပါသည်။

မည်သည့်ပစ္စည်းနှင့် အတုလုပ်နည်းကို အသုံးပြုသနည်း။

ဆလင်ဒါကိုယ်ထည်သည် လေကြောင်းအဆင့်မြင့် သတ္တုစပ်သံမဏိမှ 7-pass သေတ္တာအတုပြုလုပ်ထားပြီး၊ ထို့နောက် ဆန့်နိုင်အား 1250 MPa အထက်တွင် တည်ငြိမ်စေရန် နှစ်ဆဖြစ်သည်။ ဤအတုလုပ်ခြင်းလုပ်ငန်းစဉ်သည် 3,000 kN တွန်းဆလင်ဒါတွင် စဉ်ဆက်မပြတ် lift cycle လည်ပတ်နေသော ဘားစတော့မှ သမားရိုးကျသွန်းလုပ်ခြင်း သို့မဟုတ် စက်ယန္တရားများနှင့် နှိုင်းယှဉ်ပါက စပါး၏ဖွဲ့စည်းပုံနှင့် ပင်ပန်းနွမ်းနယ်မှုကို ပိုမိုကောင်းမွန်စေသည်။

Servo ထိန်းချုပ်မှု မည်မျှတိကျသနည်း။

Raydafon သည် လေကြောင်းအဆင့် servo valve cores နှင့် ±0.03 mm တိကျမှုရှိသော magnetostrictive displacement sensor ပါရှိသော ပေါင်းစပ်လျှပ်စစ်-ဟိုက်ဒရောလစ်ဆာဗာမော်ဂျူးကို အသုံးပြုသည်။ ၎င်းသည် 0.08 mm/s တွင် အလွန်အနိမ့်အမြန်နှုန်း တည်ငြိမ်သောလုပ်ဆောင်ချက်ကို ပံ့ပိုးပေးသောကြောင့် အော်ပရေတာသည် boom ကို stick-slip မပါဘဲ တိကျစွာ နေရာချထားနိုင်သည်။

triple sealing system ဘယ်လိုအလုပ်လုပ်သလဲ။

triple progressive sealing structure တွင် အလွှာသုံးလွှာရှိသည်။ ပင်မတံဆိပ်သည် နှစ်ထပ်ဖိအားပေးချေမှုအတွက် နှုတ်ခမ်းနှစ်ထပ်ဒီဇိုင်းဖြင့် ဂျာမနီမှတင်သွင်းသော perfluoroether ရော်ဘာပေါင်းစပ်လက်စွပ်ဖြစ်သည်။ အလယ်အလွှာသည် 5 µm ထက်ကြီးသော အစိုင်အခဲအမှုန်များကို ကြားဖြတ်ဟန့်တားသော အဆင့်ရှိသော ဖုန်မှုန့်နှုတ်ခမ်းကို အသုံးပြုသည်။ အပြင်ဘက်အလွှာသည် ထပ်ဆင့် wiper အကာအကွယ်ပေးသည်။ လေထုညစ်ညမ်းမှုကို ဆန့်ကျင်နိုင်စွမ်းက နှုတ်ခမ်းတစ်ခုတည်း တံဆိပ်ထက် 40% ပိုမြင့်ပါတယ်။

စွမ်းအင်ချွေတာရေး ယန္တရားက ဘာလဲ။

Raydafon သည် ဝန်မရှိသောအခြေအနေအောက်တွင် ဟိုက်ဒရောလစ်ဆီလည်ပတ်မှုပမာဏကို 35% လျှော့ချပေးသည့် ဆန်းသစ်သောကွဲပြားသည့် ပမာဏပတ်လမ်းကို အသုံးပြုထားသည်။ စွမ်းဆောင်ရည်မြင့်မားသော အမြဲတမ်းသံလိုက် synchronous မော်တာပန့်အဖွဲ့နှင့် ပေါင်းစပ်ထားသောကြောင့် စနစ်ပြည့်စုံသော စွမ်းအင်သုံးစွဲမှုသည် သမားရိုးကျဖြေရှင်းချက်နှင့် နှိုင်းယှဉ်ပါက 28% လျော့ကျသွားပါသည်။

ပြုပြင်ထိန်းသိမ်းမှုစက်ဝန်းနှင့် စိတ်ကြိုက်ပြင်ဆင်မှုအပိုင်းသည် အဘယ်နည်း။

ဆလင်ဒါကို ဆားဖြန်းခြင်းနှင့် ဖုန်မှုန့်ပတ်ဝန်းကျင်များတွင် နာရီ 5000 ပြုပြင်ထိန်းသိမ်းမှုကင်းစင်သောစက်ဝန်းအတွက် ဒီဇိုင်းထုတ်ထားသည်။ Raydafon သည် Φ50 mm မှ Φ500 mm မှ ဆလင်ဒါ bore အချင်းများ ၏ သတ်မှတ်ချက်ပြည့်မီသော စိတ်ကြိုက်ပြင်ဆင်မှုကို ပံ့ပိုးပေးသည် ၊ OEM ထုပ်ပိုးမှုနှင့် သီးသန့်တံဆိပ်။ MOQ သည် မော်ဒယ်တစ်ခုလျှင် 5 ယူနစ်ဖြစ်သည်။

quotation တစ်ခုကို ဘယ်လိုတောင်းရမလဲ။

သင်၏ကရိန်းမော်ဒယ်နှင့် တန်ချိန်၊ လိုအပ်သောတွန်းအား၊ bore/stroke သတ်မှတ်ချက်၊ ဆိပ်ကမ်းအရွယ်အစား၊ အရေအတွက်နှင့် ဦးတည်ရာဆိပ်ကမ်းကို ပေးပို့ပါ။ Raydafon သည် မော်ဒယ် သို့မဟုတ် စိတ်ကြိုက်တည်ဆောက်မှုပုံစံကို အတည်ပြုမည်ဖြစ်ပြီး ပို့ဆောင်ချိန်နှင့် ထုပ်ပိုးမှုအသေးစိတ်များနှင့်အတူ FOB Ningbo ကိုးကားချက်ကို ကမ်းလှမ်းမည်ဖြစ်သည်။

Custom Crane Luffing Hydraulic Cylinders များကို ရင်းမြစ်ရယူရန် အဆင်သင့်ဖြစ်ပြီလား။

သင်၏ကရိန်းမော်ဒယ်နှင့် တန်ချိန်၊ လိုအပ်သောတွန်းအား၊ ဖောက်သည်/လေဖြတ်ခြင်း သတ်မှတ်ချက်နှင့် မှာယူမှုအရေအတွက်ကို ပေးပို့ပါ။ Raydafon သည် မော်ဒယ် သို့မဟုတ် စိတ်ကြိုက်တည်ဆောက်မှုပုံစံကို အတည်ပြုမည်ဖြစ်ပြီး ပို့ဆောင်ချိန်နှင့် ထုပ်ပိုးမှုအသေးစိတ်များနှင့်အတူ FOB Ningbo ကိုးကားချက်ကို ကမ်းလှမ်းမည်ဖြစ်သည်။
