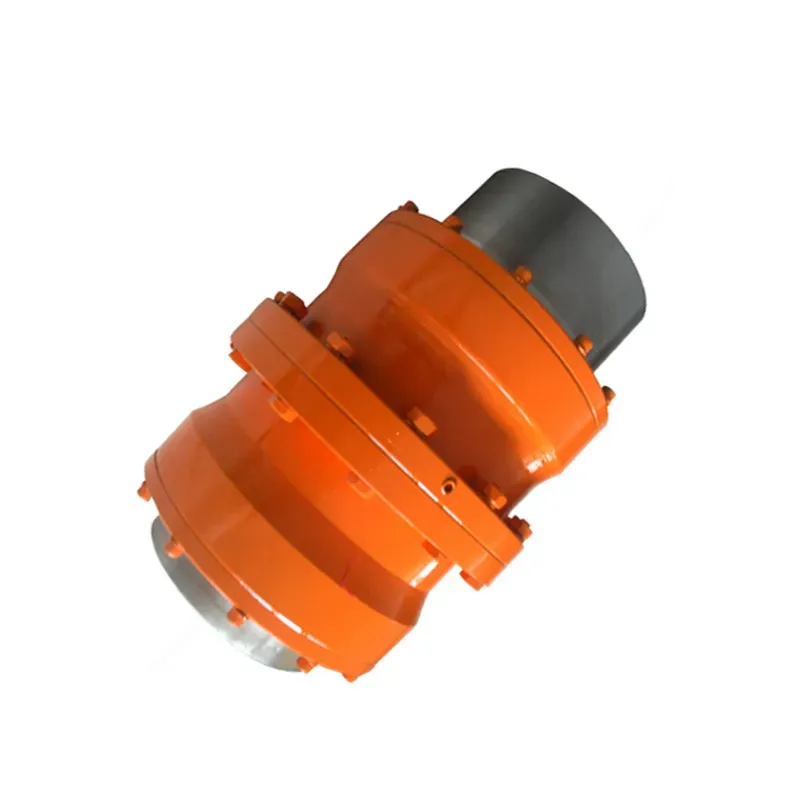

GIGL Drum Shape Gear Coupling ကို အစားထိုးခြင်း။

Heavy-Duty Industrial Transmission အတွက် GIGL Drum Shape Gear Coupling

သင်၏အကြီးစားစက်ယန္တရားများ—သံမဏိကြိတ်စက် လှိမ့်ရန်နေရာများ၊ ဘိလပ်မြေစက်ရုံခွဲစက်များ သို့မဟုတ် သတ္တုတွင်းသယ်ယူကိရိယာများ — မြင့်မားသော torque မှ နောက်ပြန်မဆုတ်နိုင်သော တွဲချိတ်တစ်ခု လိုအပ်နေပါက Raydafon ၏ အစားထိုးလဲလှယ်မှုGIGL Drum Shape Gear Couplingထိုအလုပ်အတွက် အတိအကျတည်ဆောက်ထားသည်။

ဒရမ်ပုံသဏ္ဍာန်ရှိသော သွားများသည် ကမ္ဘာနှင့်အဝှမ်း အသုံးပြုရန်အတွက် တည်ဆောက်ထားသည်။

ဒါကဘာဖြစ်တာလဲ။ဒရမ်ဂီယာချိတ်ဆက်မှုထင်ရှားသည်? ဗုံပုံသဏ္ဍာန်သွားများ။ ၎င်းတို့သည် အာဏာလွှဲပေးရုံသာမကဘဲ၊ လက်တွေ့ကမ္ဘာ၏ အရှုပ်အထွေးများကို ကိုင်တွယ်ဖြေရှင်းကြသည်။ Max torque သည် 2000 kN·m သို့ရောက်ရှိပြီး bore size သည် 50 mm မှ 400 mm ရှိပြီး ၎င်းသည် angular misalignment ၏ 1.5 degree အထိကြာမြင့်သည်။ ၎င်းအပြင်၊ ၎င်းသည် သာမန်အချိတ်အဆက်များကို လျှင်မြန်စွာ ကုန်ဆုံးစေမည့် axial နှင့် radial shift များအတွက် လျော်ကြေးပေးသည်။

42CrMo သံမဏိသည် တိကျသောမြေပြင်ပါရှိသော သွားများပါဝင်ပါသည်။

Raydafon သည် ၎င်းအား 42CrMo စွမ်းအားမြင့်သံမဏိမှပြုလုပ်ထားပြီး ပါဝင်သည့်ဂီယာအံသွားများကို တိကျစွာကြိတ်ပေးသည် - ထို့ကြောင့် ပါဝါစီးဆင်းမှုချောမွေ့ပြီး ဝတ်ဆင်မှုနည်းပါးသည်။ ရှာဖွေနေသူများအတွက် အဓိကအချက်ဖြစ်ပါသည်။စက်မှုလုပ်ငန်းသုံးများအတွက် မြင့်မားသော torque ဂီယာတွဲချိတ်များ; စက်တွေကို အပြင်းအထန် တွန်းပို့နေရင်တောင် လည်ပတ်နေမှာပါ။

ISO 9001 လက်မှတ်ရထားပြီး ပြုပြင်ထိန်းသိမ်းမှု အဆင်ပြေသည်။

ဤအချိတ်အဆက်သည် ခက်ခဲရုံသာမက ပြုပြင်ထိန်းသိမ်းမှုအတွက်လည်း စမတ်ကျပါသည်။ ISO 9001 လက်မှတ်ရထားသည်။ ဖုန်ထူသော မိုင်းတွင်းများ သို့မဟုတ် ပူနေသော ဘိလပ်မြေစက်ရုံများတွင်ပင် တုန်ခါမှုကို ဖြတ်တောက်ပြီး ဝန်ဆောင်မှုသက်တမ်းကို သက်တမ်းတိုးပေးသည့် ဂီယာကွက်ကို ချောဆီပေးသည်။ ၎င်း၏ကျစ်လစ်သိပ်သည်းသောတည်ဆောက်ပုံသည် လှိမ့်စက်များ သို့မဟုတ် conveyor drives များတွင် တပ်ဆင်ခြင်းသည် ကြီးကြီးမားမားပရောဂျက်တစ်ခုအဖြစ်သို့ ပြောင်းလဲမည်မဟုတ်ပေ။ အဲဒါကြောင့် ထိပ်တန်းရွေးချယ်မှုတစ်ခုအနေနဲ့ပါ။တာရှည်ခံ ဒရမ်ဂီယာချိတ်ဆက်မှုနှင့် မိုင်းတွင်းကိရိယာများအတွက် စိတ်ကြိုက်ဂီယာတွဲချိတ်များအတွက် နှစ်သက်ရာရွေးချယ်မှုတစ်ခု — အရွယ်အစားနှင့် မျက်နှာပြင်ကုသမှုများကို သင်၏တပ်ဆင်မှုနှင့် အံဝင်ခွင်ကျဖြစ်စေနိုင်သည်။

တရုတ်နိုင်ငံမှ ယှဉ်ပြိုင်နိုင်သော စက်ရုံစျေးနှုန်း

Raydafon ၏ စက်ရုံသည် တရုတ်နိုင်ငံတွင် တည်ရှိသောကြောင့် ကျွန်ုပ်တို့သည် အရည်အသွေးကောင်းမွန်သော ဈေးနှုန်းများဖြင့် ချိန်ညှိပေးပါသည်။ ကျွန်ုပ်တို့သည် အရွယ်အစား-အားလုံးနှင့် လိုက်ဖက်သော အစိတ်အပိုင်းကို မရောင်းပါ — သင့်စက်များအတွက် မှန်ကန်သော coupling ရရှိရန် သင်နှင့်အတူ ကျွန်ုပ်တို့ လုပ်ဆောင်ပါသည်။ စက်ရပ်ချိန်နည်းခြင်း၊ ပိုမိုကောင်းမွန်သော စွမ်းဆောင်ရည်နှင့် သင်၏လေးလံသောစက်ပစ္စည်းများကို ရွေ့လျားနေစေမည့် အချိတ်အဆက်များ။

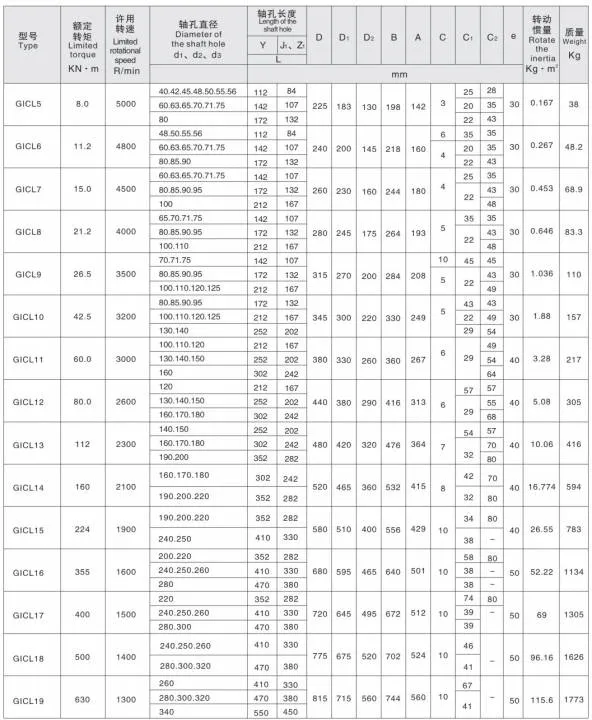

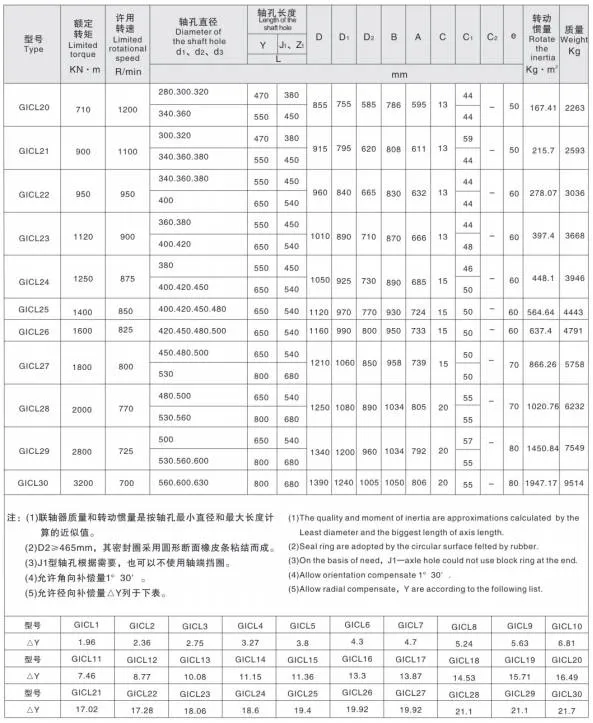

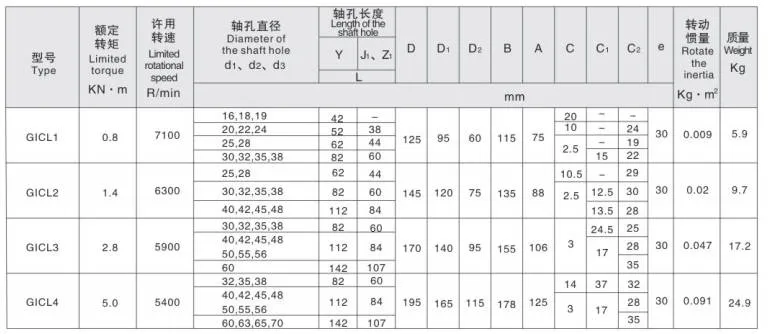

ကုန်ပစ္စည်းသတ်မှတ်ချက်

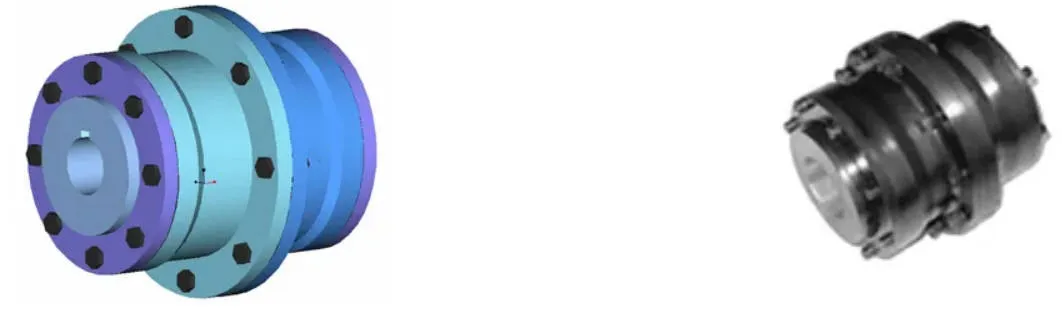

ထုတ်ကုန်အင်္ဂါရပ်များ

GIGL ဒရမ်ပုံသဏ္ဍာန်ဂီယာအချိတ်အဆက်သည် လိုက်လျောညီထွေရှိသော ဂီယာအချိတ်အဆက်စနစ်များတွင် စွမ်းဆောင်ရည်မြင့် ရွေးချယ်မှုတစ်ခုဖြစ်ပြီး ယုံကြည်စိတ်ချရသော ပါဝါဂီယာကို ညှိနှိုင်းမရနိုင်သည့် ခက်ခဲသောစက်မှုလုပ်ငန်းအခြေအနေများအတွက် အံဝင်ခွင်ကျဖြစ်စေပါသည်။

Straight-Tooth Couplings များထက် Load Capacity 15-20% ပိုမြင့်သည်။

ဒါက ဘာကို မြင့်စေတာလဲ။ဒရမ်ပုံသဏ္ဍာန် ဂီယာချိတ်ဆက်မှုထိပ်တန်းရွေးချယ်မှုမှာ မြင့်မားသော torque ဂီယာကို နဂိုအတိုင်း ထိန်းသိမ်းထားစဉ် angular misalignment ကို ထိထိရောက်ရောက် ကိုင်တွယ်ဖြေရှင်းနိုင်မှုဖြစ်သည်။ ဖြောင့်သွားသော ဂီယာအချိတ်အဆက်များနှင့် နှိုင်းယှဉ်ပါက GIGL မော်ဒယ်သည် တူညီသော အတွင်းစွပ်အပြင်ဘက်အချင်းနှင့် အမြင့်ဆုံးချိတ်ဆက်မှုအပြင်ဘက်အချင်းအခြေအနေများအောက်တွင် ဝန်ခံနိုင်ရည်အား ပျမ်းမျှ 15-20% မြှင့်တင်ပေးပါသည်။ ၎င်းသည် high-load GIGL အပလီကေးရှင်းများအတွက် go-to ဖြစ်စေသည်။

Angular Displacement 1°30' အထိ

၎င်း၏အကြီးမားဆုံးအားသာချက်တစ်ခုမှာ angular displacement လျော်ကြေးကို တိုးမြှင့်ပေးခြင်းဖြစ်ပါသည်။ Radial displacement သည် သုညဖြစ်သောအခါ၊ သွားဖြောင့်ဂီယာအချိတ်အဆက်များသည် 1° သာ ကိုင်တွယ်သော်လည်း GIGL ဒရမ်ပုံသဏ္ဍာန် ဂီယာတွဲချိတ်သည် 1°30' အထိ တက်လာသည် — 50% တိုးတက်မှု။ ၎င်းသည် မြန်နှုန်းနိမ့်၊ လေးလံသော ဝန်ကျင်ကဲ့သို့သော ပတ်ဝန်းကျင်များအတွက် စံပြဖြစ်စေသည်။သတ္တုတူးဖော်ရေးနှင့် သတ္တုဗေဒဆိုင်ရာ စက်ယန္တရားများmisalignment tolerance သည် game-changer ဖြစ်သည်။

ပိုမိုကောင်းမွန်သော သွားတိုက်ခြင်း၊

ဒရမ်ပုံသဏ္ဍာန်ရှိသော သွားမျက်နှာပြင်သည် အတွင်းနှင့် အပြင်သွားများကြား အဆက်အသွယ်ကို ပိုမိုကောင်းမွန်စေသည်။ ၎င်းသည် အစွန်းများကို ညှစ်ခြင်းနှင့် ကျီးကန်းပြောင်းသွားစဉ် သွားများအဆုံးတွင် ဖိစီးမှု အာရုံစူးစိုက်မှုကဲ့သို့ သွားအဖြောင့်အချိတ်အဆက်များဖြင့် ဘုံပြဿနာများကို ဖြေရှင်းပေးသည်။ တစ်ချိန်တည်းမှာပင်၊ ၎င်းသည် ပွတ်တိုက်မှုနှင့် ဟောင်းနွမ်းမှုကို ဖြတ်တောက်ကာ ဆူညံသံကို လျှော့ချပေးပြီး ပြုပြင်ထိန်းသိမ်းမှုကာလကို တိုးစေသည်။ အပြင်ဘက်သွားဖုံး၏ မီးတောက်ပုံသဏ္ဍာန်သည် ပြုပြင်ထိန်းသိမ်းရေးအဖွဲ့များအတွက် စုဝေးစေပြီး ဖြုတ်တပ်ရလွယ်ကူစေသည်။

99.7% ဂီယာထိရောက်မှု

ဂီယာထိရောက်မှုနှင့်ပတ်သက်၍ GIGL ဒရမ်ပုံသဏ္ဍာန်ဂီယာတွဲချိတ်သည် 99.7% သို့ရောက်ရှိသည် — စက်မှုလုပ်ငန်းသုံးဂီယာတွဲချိတ်အသုံးပြုမှုအတွက် ယုံကြည်စိတ်ချရမှု၊ ထုတ်လုပ်မှုတွင် သယ်ယူပို့ဆောင်ရေးစနစ်များမှသည် ဆောက်လုပ်ရေးလုပ်ငန်းခွင်သုံး စက်ယန္တရားကြီးများအထိ 99.7% ထိရောက်သည်။ အပြင်ဘက် သွားဖုံးသည် လေးလံသော အလေးချိန်ကို ထောက်ကူရန်အတွက် အရည်အသွေးမြင့် သံမဏိဖြင့် ပြုလုပ်ထားသည့် ဒရမ်ပုံစံ သွားများကို အသုံးပြုထားသည်။ ရွေးချယ်နိုင်သော သွားမျက်နှာပြင် တင်းမာခြင်း (HRC ≥ 56) သည် ကြာရှည်ခံမှုကို ထပ်မံ အဆင့်မြှင့်တင်သည်။ ၎င်း၏ပေါ့ပါးသော ဒီဇိုင်းသည် လည်ပတ်မှုအား နိမ့်ကျနေစေသည် — မြန်နှုန်းနှင့် တိကျမှု အရေးကြီးသည့် စက်ပစ္စည်းများအတွက် စံပြဖြစ်သည်။

ယုံကြည်စိတ်ချရသော ချောဆီ၊ တံဆိပ်ခတ်ခြင်းနှင့် လဲလှယ်နိုင်မှု

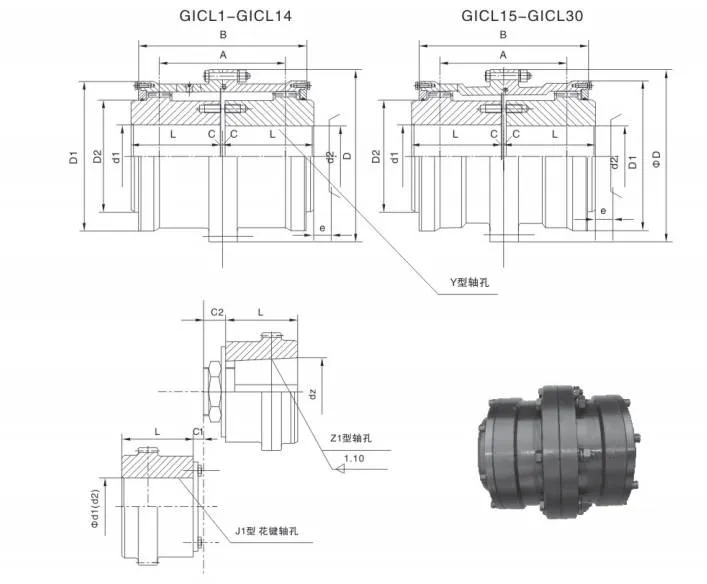

GIGL ဒရမ်ပုံသဏ္ဍာန်ဂီယာအချိတ်အဆက်ကို ရေရှည်ကောင်းမွန်စွာလည်ပတ်နိုင်ရန်၊ ဝန်ဆောင်မှုသက်တမ်းကို တိုးမြှင့်ပေးပြီး ပြုပြင်ထိန်းသိမ်းမှုကို ရိုးရှင်းစေမည့် ယုံကြည်စိတ်ချရသော ချောဆီဖွဲ့စည်းပုံများနှင့် တံဆိပ်တုံးများ တပ်ဆင်ထားပါသည်။ ၎င်း၏ အချိုးကျသော ဒီဇိုင်းသည် ကောင်းမွန်သော အပြန်အလှန်ဖလှယ်နိုင်မှုကို သေချာစေသောကြောင့် အစိတ်အပိုင်းများကို အစားထိုးခြင်းသည် ရိုးရှင်းပါသည်။ အရံအမြန်နှုန်း 36 m/s ထက်ကျော်လွန်သည့် မြန်နှုန်းမြင့်လုပ်ဆောင်မှုများအတွက်၊ ဒိုင်နမစ်ချိန်ခွင်လျှာသည် တုန်ခါမှုကို ကာကွယ်ပေးပြီး တည်ငြိမ်သောစွမ်းဆောင်ရည်ကို သေချာစေသည်။ Shaft hole configurations သည် ပြောင်းလွယ်ပြင်လွယ်ပေးသည် — မတူညီသောချိတ်ဆက်မှုလိုအပ်ချက်များနှင့်ကိုက်ညီစေရန် Y၊ Z1 နှင့် J1 အမျိုးအစားများကို ပေါင်းစပ်ထားသည်။

ဒရမ်ပုံသဏ္ဍာန် ဂီယာတွဲချိတ်များ အပြည့်အစုံ

Raydafon က ယုံကြည်ရတဲ့သူပါ။ဂီယာချိတ်ဆက်ထုတ်လုပ်သူGICL၊ GIICL၊ GICLZ၊ GIICLZ နှင့် NGCL မျိုးကွဲများအပါအဝင် GIGL ကျော်လွန်၍ ဒရမ်ပုံသဏ္ဍာန်ဂီယာအချိတ်အဆက်များ အပြည့်အစုံကို ထုတ်လုပ်သည် — အားလုံးသည် အရည်အသွေးအာမခံချက်အတွက် တင်းကျပ်သောစက်မှုလုပ်ငန်းစံနှုန်းများနှင့် ကိုက်ညီပါသည်။

ကျစ်ကျစ်လစ်လစ်၊ တောင့်တင်းသော-ပြောင်းလွယ်ပြင်လွယ်၊ ထိန်းသိမ်းမှုနည်းသည်။

ဤတင်းကျပ်-ပြောင်းလွယ်ပြင်လွယ်တွဲဖက်ချိတ်ဆက်မှုတွင် အကျိုးကျေးဇူးများစွာပါဝင်သည်- ကျစ်လစ်သိပ်သည်းသောဖွဲ့စည်းပုံ၊ သေးငယ်သောအကွေ့အချင်းဝက်၊ မြင့်မားသောဝန်ပမာဏ၊ ထိပ်တန်းအဆင့်ထိရောက်မှု၊ ဆူညံသံနည်းပါးခြင်းနှင့် တာရှည်ပြုပြင်ထိန်းသိမ်းမှုစက်ဝန်းများ။ အထူးသဖြင့် သတ္တုဗေဒ (လှိမ့်စက်များ)၊ သတ္တုတွင်း (ကြိတ်စက်)၊ ရုတ်သိမ်းခြင်းနှင့် သယ်ယူပို့ဆောင်ရေး (ကရိန်း) အပါအဝင် ရေနံ၊ ဓာတုဗေဒနှင့် အထွေထွေစက်ပစ္စည်း ရှပ်ဂီယာများတွင် မြန်နှုန်းနိမ့်၊ လေးလံသော အခြေအနေများအတွက် အထူးသင့်လျော်ပါသည်။

လျှောက်လွှာမှတ်စုများ

၎င်း၏ မြင့်မားသော မာကျောမှုနှင့် ပျော့ပျောင်းမှုမရှိဘဲ ပျော့ပျောင်းမှုကြောင့်၊ တုန်ခါမှု စိုစွတ်မှု၊ အရှိန်လျော့မှု၊ သို့မဟုတ် အလွန်တင်းကျပ်သော ရှပ်တန်းချိန်ညှိမှု လိုအပ်သည့် စက်ပစ္စည်းများအတွက် — သေးငယ်သောတုန်ခါမှုများပင် စွမ်းဆောင်ရည်ကို ထိခိုက်စေနိုင်သည့် တိကျသောကိရိယာများကဲ့သို့သော စက်ပစ္စည်းများအတွက် အကြံပြုထားခြင်းမရှိပါ။

လျှောက်လွှာအခြေအနေများ

GIGL ဒရမ်ပုံသဏ္ဍာန်ဂီယာအချိတ်အဆက်ကို ကြီးမားသောစက်မှုကဏ္ဍများတွင် ကျယ်ကျယ်ပြန့်ပြန့်အသုံးပြုထားပြီး torque၊ misalignment tolerance နှင့် တာရှည်ခံမှုတို့သည် အရေးကြီးပါသည်။

Raydafon မှဘာကြောင့်ဝယ်တာလဲ။

Raydafon သည် တရုတ်နိုင်ငံအခြေစိုက်ဖြစ်သည်။ဂီယာချိတ်ဆက်ရောင်းချသူစက်ပိုင်းဆိုင်ရာ ဂီယာအစိတ်အပိုင်းများတွင် ဆယ်စုနှစ်တစ်ခုကျော် အတွေ့အကြုံရှိသူ။ ကျွန်ုပ်တို့သည် အရည်အသွေးကောင်းမွန်သော စက်ရုံထုတ်စျေးနှုန်းများနှင့် ချိန်ခွင်လျှာညှိပေးကာ အရွယ်အစား-လိုက်ဖက်သော အစိတ်အပိုင်းအားလုံးကို ရောင်းချခြင်းမပြုပါ — သင့်စက်များနှင့် သင့်လျော်သော ချိတ်ဆက်မှုကို ကိုက်ညီစေရန် ကျွန်ုပ်တို့သည် သင်နှင့်အတူ လုပ်ဆောင်ပါသည်။

စိတ်ကြိုက်အရွယ်အစားများနှင့် မျက်နှာပြင် ကုသမှုများ

တိကျသော ပေါက်အရွယ်အစား၊ သွားမျက်နှာပြင် မာကျောခြင်း (HRC ≥ 56) သို့မဟုတ် စိတ်ကြိုက် ရိုးတံအပေါက် ဖွဲ့စည်းမှု လိုအပ်ပါသလား။ ကျွန်ုပ်တို့သည် သင်၏အတိအကျတပ်ဆင်မှုနှင့်ကိုက်ညီစေရန် အရွယ်အစားနှင့် မျက်နှာပြင်ကုသမှုများကို ပြုပြင်ပေးပါသည်။

အမြန်ပေးပို့ခြင်းနှင့် နည်းပညာပံ့ပိုးမှု

စံချိန်စံညွှန်းမော်ဒယ်များကို လျင်မြန်စွာ ပို့ဆောင်ပေးပြီး ကျွန်ုပ်တို့၏ အင်ဂျင်နီယာအဖွဲ့သည် တောင်းဆိုမှုအရ တပ်ဆင်ခြင်းနှင့် လုပ်ငန်းလုပ်ဆောင်ခြင်းဆိုင်ရာ လမ်းညွှန်မှုကို ပေးပါသည်။ စက်ရပ်ချိန်နည်းခြင်း၊ ပိုမိုကောင်းမွန်သော စွမ်းဆောင်ရည်နှင့် သင်၏လေးလံသောစက်ပစ္စည်းများကို ရွေ့လျားနေစေမည့် အချိတ်အဆက်များ။
